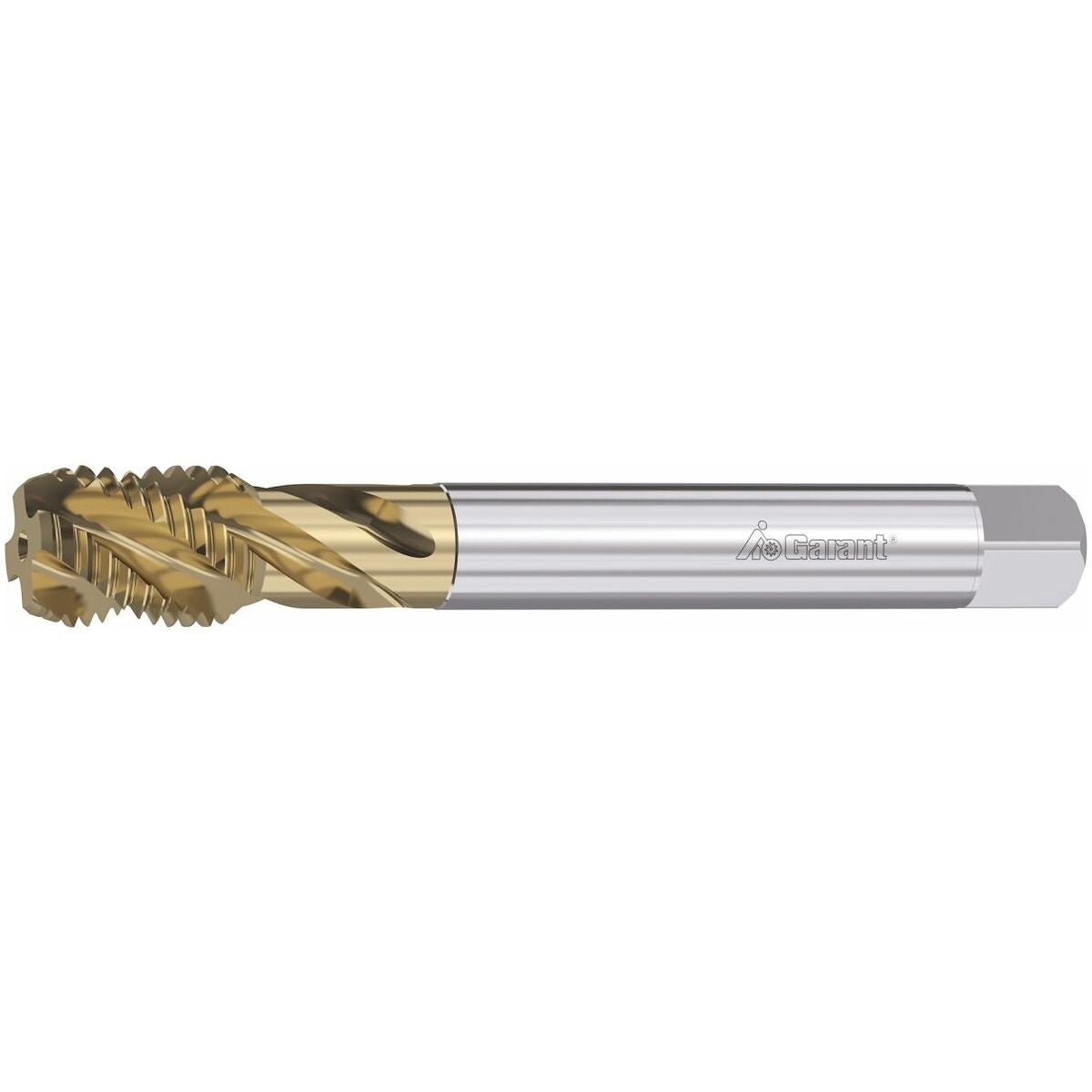

Konekierretapit pohjareikään TiN

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot

Konekelatapit umpipohjarei'illeHuomautus
Vähimmäistilausmäärä: 1 kpl
Toimitusaika: 49 päivää
Erikoisvalmiste – ei palautusoikeutta

Konekierretapit pohjareikään TiN

Tuotetyyppi	Kierretappi
Kiinnitys	Sylinterimäinen varsi, h9
Käyttö reikätuypin mukaan	Umpireikiin
Lastuamissuunta	Oikea
Kierrestandardi	DIN 13
Kylkikulma	60 astetta
Nousuvaihe	C - 3
Kierteitystyökalun tyyppi	Konehana tavanomaiseen työstöön
Materiaalille (värirengas)	Ilman
Pinnoite	TiN
Sisäinen jäähdytys	ei
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10
Normi	DIN 376
Kierretyyppi	MF
Leikkausmateriaali	HSS E
Keskiöreiän ⌀	22 mm
Kierteen ⌀	23 mm
Kierretyyppi	MF
Kierteen nousu	1 mm
Normi	DIN 376
Terien lukumäärä z	3
Lastu-urien lukumäärä	3
Viistekulma	15 astetta
Varren halkaisija d_s	18 mm
Varren neliö □	14.5 mm
Kokonaispituus l	160 mm
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10
Kierresyvyys	57.5 mm
Kierrekoko	M23×1
Leikkausmateriaali	HSS E

ToolScout	https://toolscout.com/processdata?articlenumber=130015&lng=fi

Tuotenumero	130015
EAN	4062406019730
