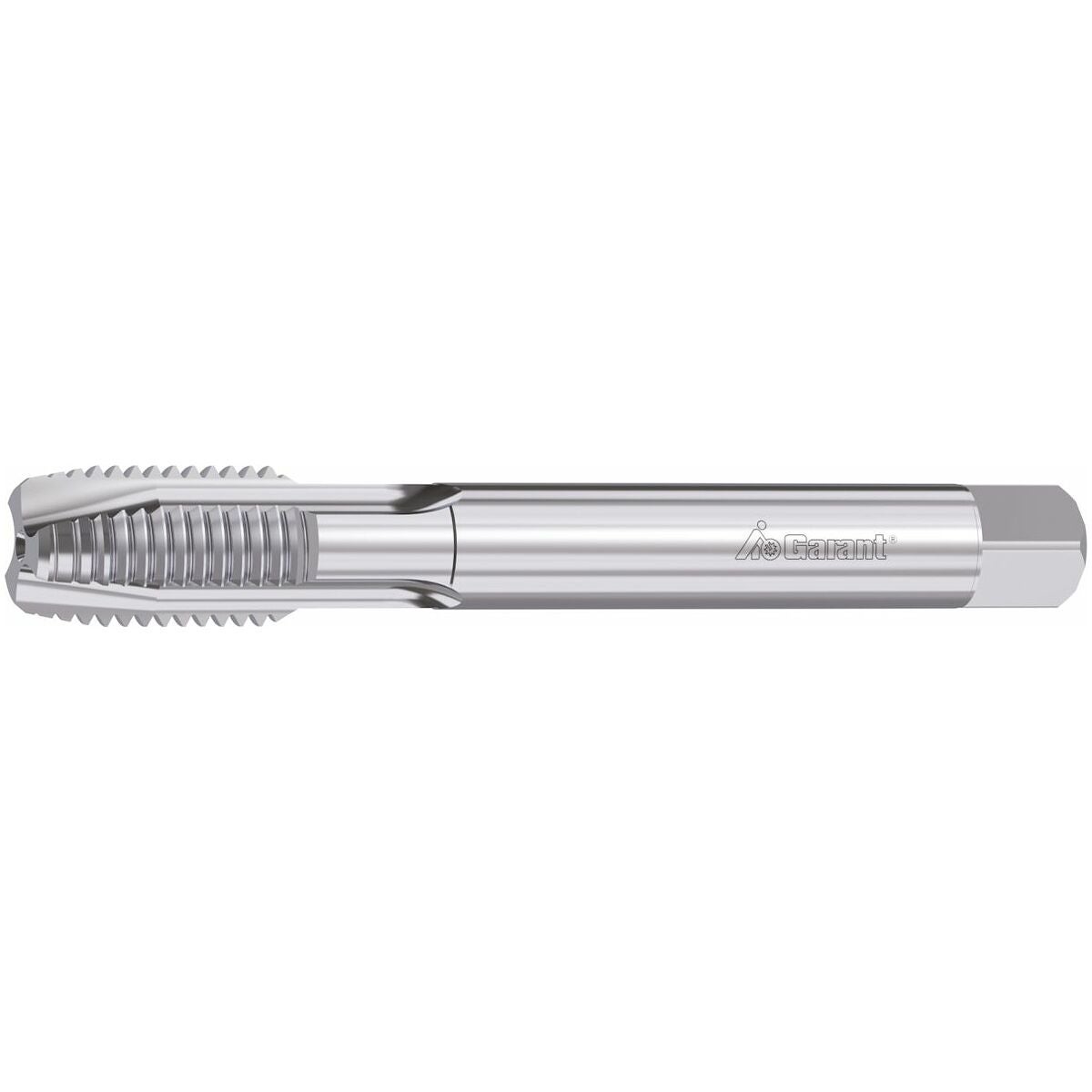

Konekäyttöiset kierteitystapit läpireikiin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Maskauskierretapit läpirei’ille obeHuomautusVähimmäistilausmäärä: 1 kpl
Toimitusaika: 35 päivää
Erikoisvalmistus – ei palautusoikeutta
Konekäyttöiset kierretapit läpimeneville rei’ille, pinnoittamaton
Käyttötiedot
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Kiinnitys | Lieriövarsi h9:llä |
| Käyttö reikätuypin mukaan | Läpireikiin |
| Lastuamissuunta | Oikea |
| Kylkikulma | 60 astetta |
| Nousuvaihe | B - 4 |
| Kierteitystyökalun tyyppi | Konepohjatappi tavanomaiseen koneistukseen |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Toleranssiluokka | ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20 |
| Normi | DIN 371 |
| Kierretyyppi | MF |
| Leikkausmateriaali | HSS E |
| Keskiöreiän ⌀ | 33.65 mm |
| Kierteen ⌀ | 34 mm |
| Kierretyyppi | MF |
| Kierteen nousu | 0.35 mm |
| Normi | DIN 376 |
| Terien lukumäärä z | 4 |
| Lastu-urien lukumäärä | 4 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 28 mm |
| Varren neliö □ | 22 mm |
| Kokonaispituus l | 200 mm |
| Toleranssiluokka | ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20 |
| Kierresyvyys | 102 mm |
| Kierrekoko | M34×0,35 |
| Leikkausmateriaali | HSS E |
Media
Tuotetiedot
| Tuotenumero | 130000 |
|---|---|
| EAN | 4045197999856 |
