Garant

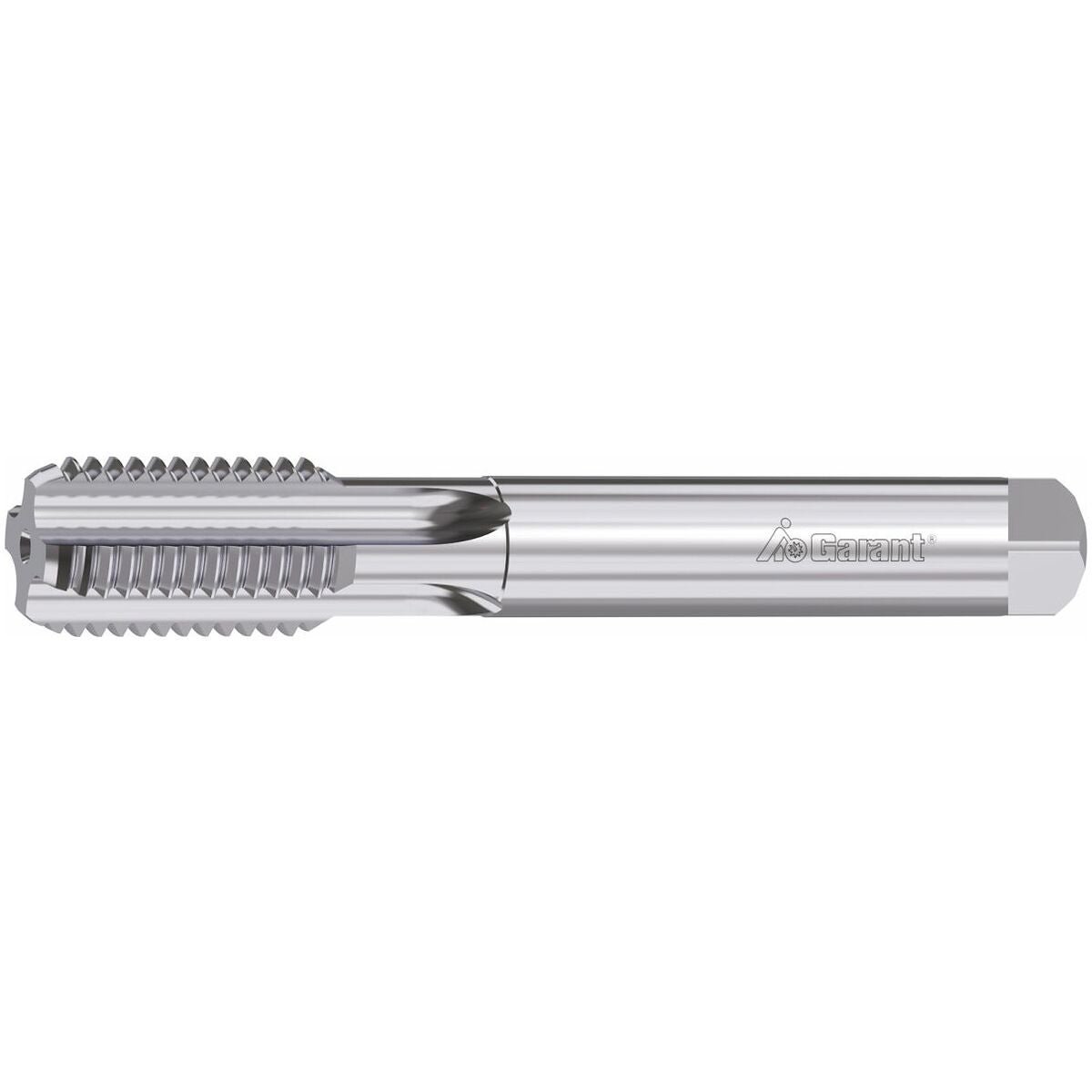

Vasenkätinen kierre, konekierretappi pohjarei’ille ja läpirei’ille, pinnoittamaton

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
130021
Kylkikulma: 60 astettaKierrenormi: DIN 13Etuviiste: CVarsi: Lieriövarsi, h9Käyttö poraustavalla: enintään 1,5×D läpireiälläLeikkaussuunta: VasenKierretyökalun tyyppi: Konekierretappi perinteiseen työstöön

Ladattavat tiedostot

Tuotekatalogi
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Vasenkätinen kierre. Konekierretappi pohjareiälle ja läpireiälle obeHuomautus
Vähimmäistilausmäärä: 1 kpl
Toimitusaika: 35 päivää
Erikoisvalmistus – ei palautusoikeutta



Vasen kierre: konekierteitystappi pohjareikiin ja läpireikiin, pinnoittamaton

Käyttötiedot

Tekniset tiedot

Tuotetyyppi Kierretappi
Kiinnitys Sylinterimäinen varsi, h9
Käyttö reikätuypin mukaan Umpireikiin ja läpireikiin
Lastuamissuunta Vasen
Kierrestandardi DIN 13
Kylkikulma 60 astetta
Nousuvaihe C - 3
Kierteitystyökalun tyyppi Konekierretappi tavanomaiseen työstöön
Materiaalille (värirengas) Ilman
Pinnoite pinnoittamaton
Sisäinen jäähdytys ei
Toleranssiluokka ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10
Normi DIN 2184
Kierretyyppi MF-LH
Leikkausmateriaali HSS
Keskiöreiän ⌀ 54,5 mm
Kierteen ⌀ 60 mm
Kierretyyppi M-LH
Kierteen nousu 5,5 mm
Normi DIN 2184
Terien lukumäärä z 6
Lastu-urien lukumäärä 6
Viistekulma 15 astetta
Varren halkaisija ds 45 mm
Varren neliö □ 35 mm
Kokonaispituus l 160 mm
Toleranssiluokka ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10
Kierresyvyys 90 mm
Kierrekoko M60×5,5
Leikkausmateriaali HSS
Reikätyypille enintään 1,5×D läpimenevässä reiässä

Media

ToolScout https://toolscout.com/processdata?articlenumber=130021&lng=fi

Tuotetiedot

Tuotenumero 130021
EAN 4062406027902
