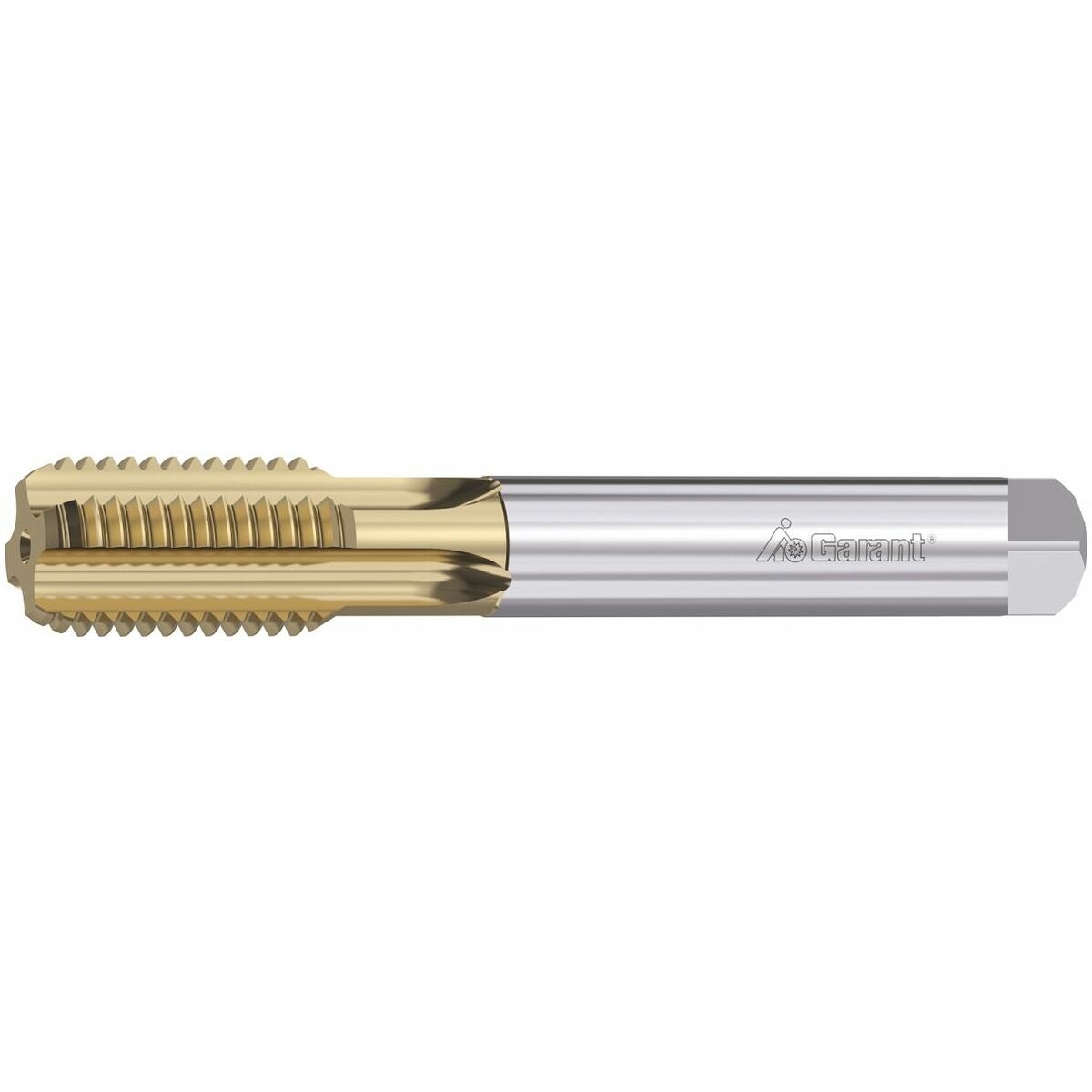

Konekäyttöinen kierteitystappi umpipohjareiille ja läpireiille

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot

Koneistuskierretappi umpirei’ille ja läpirei’illeHuomautus
Vähimmäistilausmäärä: 1 kpl
Toimitusaika: 49 päivää
Erikoisvalmiste – ei palautusoikeutta

Konekäyttöinen kierretappi pohjareiille ja läpimeneville reiille, TiN

Tuotetyyppi	Kierreleikkuri
Kiinnitys	Sylinterivarsi h9:llä
Käyttö reikätuypin mukaan	Umpireikiin ja läpireikiin
Lastuamissuunta	Oikea
Kierrestandardi	DIN 13
Kylkikulma	60 astetta
Nousuvaihe	C - 3
Kierteitystyökalun tyyppi	Konekäyttöinen kierreleikkuri tavanomaiseen työstöön
Materiaalille (värirengas)	Ilman
Pinnoite	TiN
Sisäinen jäähdytys	ei
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10
Normi	DIN 2184
Kierretyyppi	MF
Leikkausmateriaali	HSS
Keskiöreiän ⌀	57.5 mm
Kierteen ⌀	58 mm
Kierretyyppi	MF
Kierteen nousu	0,5 mm
Normi	DIN 2184
Terien lukumäärä z	6
Lastu-urien lukumäärä	6
Viistekulma	15 astetta
Varren halkaisija d_s	45 mm
Varren neliö □	35 mm
Kokonaispituus l	160 mm
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10
Kierresyvyys	87 mm
Kierrekoko	M58×0,5
Leikkausmateriaali	HSS
Reikätyypille	enintään 1,5×D läpirei’issä

ToolScout	https://toolscout.com/processdata?articlenumber=130025&lng=fi

Tuotenumero	130025
EAN	4062406029968

Lisää ostoskoriin
