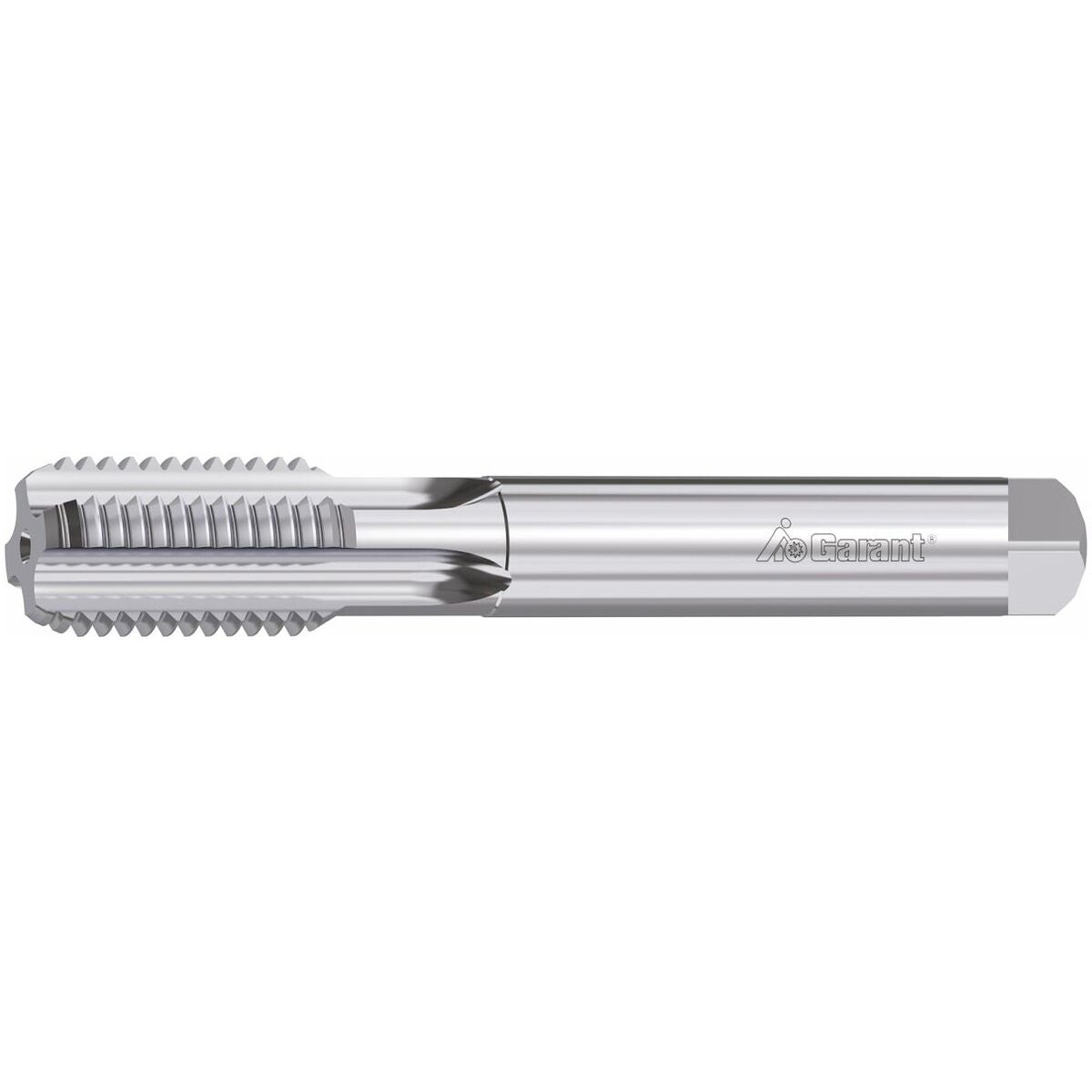

Kone kierretappi pohjarei’ille ja läpirei’ille, pinnoittamaton

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: 130020

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot

Tuotekuvaus

Peitehanatappi pohjareiille ja läpimeneville rei’ille obeHuomautus
Vähimmäistilausmäärä: 1 kpl
Toimitusaika: 35 päivää
Erikoisvalmistus – ei palautusoikeutta

Kone kierretappi pohjarei’ille ja läpirei’ille, pinnoittamaton

Käyttötiedot

Tekniset tiedot

Tuotetyyppi	Kierretappi
Kiinnitys	Sylinterivarsi h9:llä
Käyttö reikätuypin mukaan	Umpireikiin ja läpireikiin
Lastuamissuunta	Oikea
Kierrestandardi	DIN 13
Kylkikulma	60 astetta
Nousuvaihe	C - 3
Kierteitystyökalun tyyppi	Konekierretappi tavanomaiseen työstöön
Materiaalille (värirengas)	Ilman
Pinnoite	pinnoittamaton
Sisäinen jäähdytys	ei
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10
Normi	DIN 2184
Kierretyyppi	MF
Leikkausmateriaali	HSS
Keskiöreiän ⌀	75 mm
Kierteen ⌀	78 mm
Kierretyyppi	MF
Kierteen nousu	3 mm
Normi	DIN 2184
Terien lukumäärä z	8
Lastu-urien lukumäärä	8
Viistekulma	15 astetta
Varren halkaisija d_s	50 mm
Varren neliö □	39 mm
Kokonaispituus l	160 mm
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,05; 6H +0,10
Kierresyvyys	117 mm
Kierrekoko	M78×3
Leikkausmateriaali	HSS
Reikätyypille	enintään 1,5×D läpimenevissä rei’issä

Media

ToolScout	https://toolscout.com/processdata?articlenumber=130020&lng=fi

Tuotetiedot

Tuotenumero	130020
EAN	4062406026400
