Vasemmanpuoleinen kierre, konekierretappi läpireikiin

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot

Vasenkätinen konekierretappi läpireiälleHuomautus
Vähimmäistilausmäärä: 2 kpl
Toimitusaika: 49 päivää
Erikoisvalmiste – ei palautusoikeutta

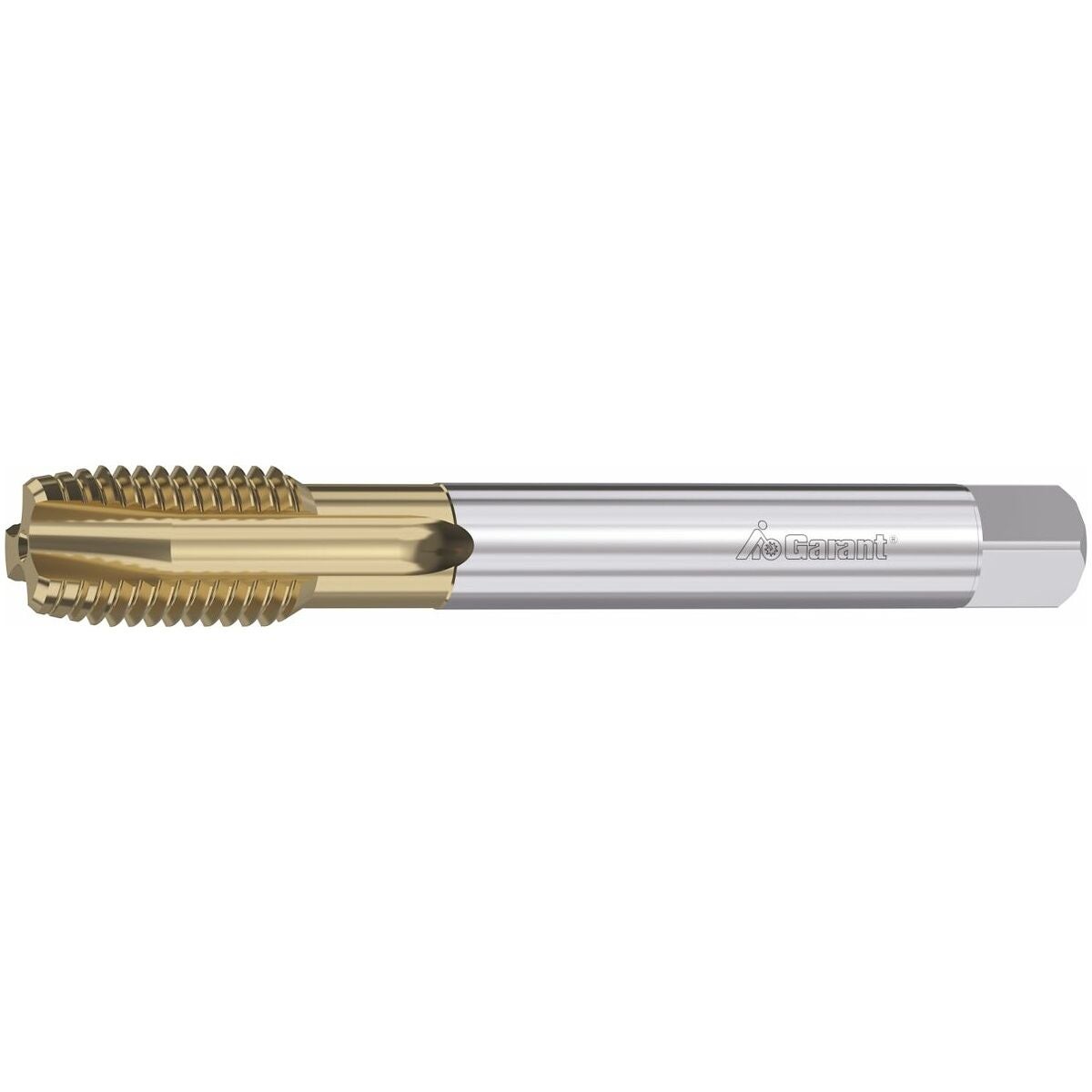

Vasemmanpuoleinen kierre. Kone-kierretappi läpireiälle TiN

Tuotetyyppi	kierretappi
Kiinnitys	Sylinterivarsi h9:llä
Käyttö reikätuypin mukaan	Läpireikiin
Lastuamissuunta	Vasen
Kierrestandardi	DIN 13
Kylkikulma	60 astetta
Nousuvaihe	B - 4
Kierteitystyökalun tyyppi	Kone kierretappi perinteiseen työstöön
Materiaalille (värirengas)	Ilman
Pinnoite	TiN
Sisäinen jäähdytys	ei
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10
Normi	DIN 371
Kierretyyppi	MF-LH
Leikkausmateriaali	HSS E
Keskiöreiän ⌀	13.65 mm
Kierteen ⌀	14 mm
Kierretyyppi	MF-LH
Kierteen nousu	0.35 mm
Normi	DIN 376
Terien lukumäärä z	3
Lastu-urien lukumäärä	3
Viistekulma	8 astetta
Varren halkaisija d_s	11 mm
Varren neliö □	9 mm
Kokonaispituus l	110 mm
Toleranssiluokka	ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10
Kierresyvyys	42 mm
Kierrekoko	M14×0,35
Leikkausmateriaali	HSS E

ToolScout	https://toolscout.com/processdata?articlenumber=130006&lng=fi

Tuotenumero	130006
EAN	4062406008208
