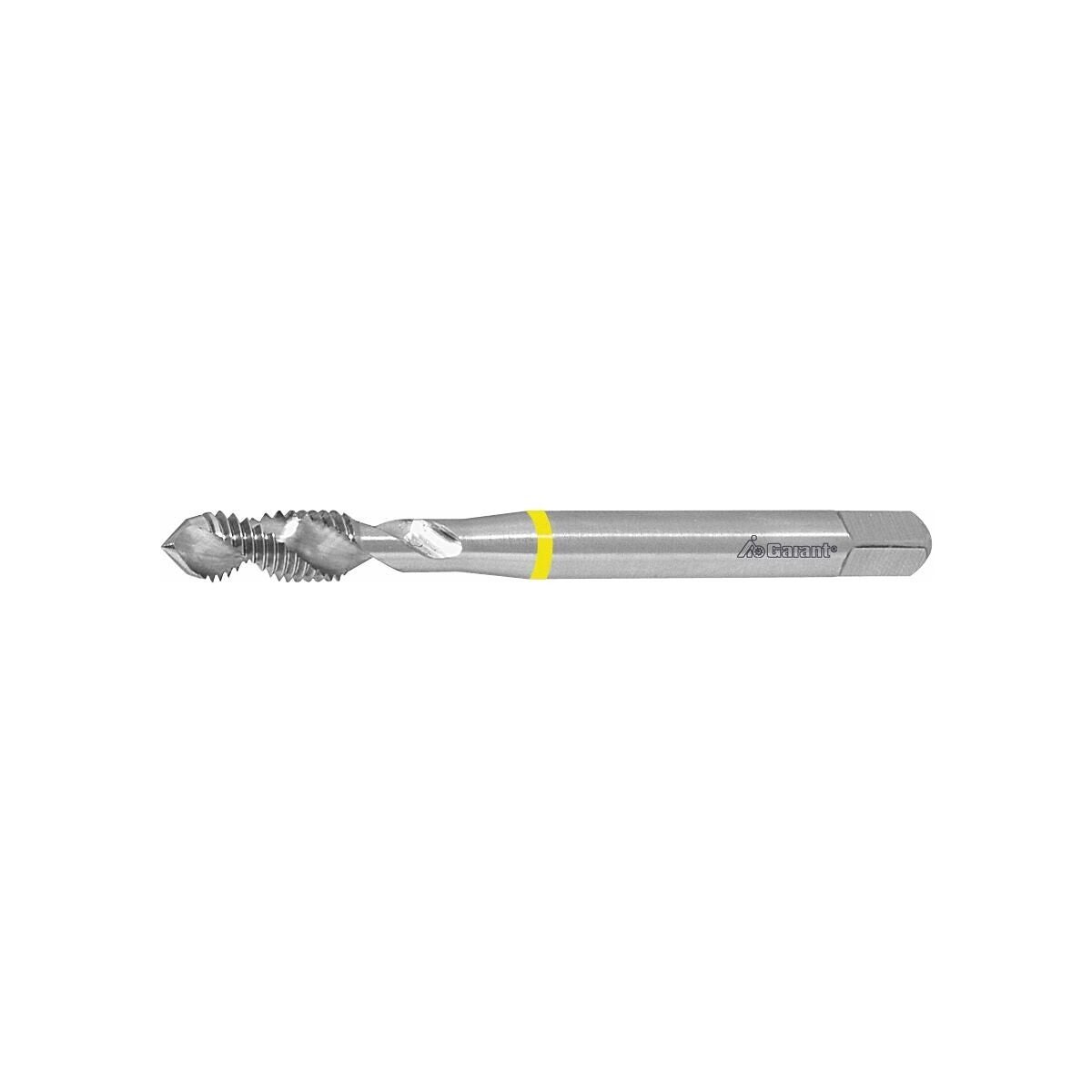

Konekierretappi pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
2 kierreuraa, joissa kiillotetut lastutilat.
Etu
Suuri kierre- / spiraalikulma ja leveät urat takaavat varman lastunpoiston.
Käyttötiedot
Soveltuu enintään 300 N/mm2 vetolujuuteen asti.
Käyttötiedot
N
13
N
30
N
13
N
30
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Materiaalille (värirengas) | keltainen |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterimäinen varsi, toleranssi h9 |
| Käyttö reikätuypin mukaan | Umpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | C - 3 |
| Kierteitystyökalun tyyppi | Konekäyttöinen kierretappi dynaamiseen työstöön |
| Kierretyyppi | MF |
| Normi | DIN 371 |
| Kierrekulma | 40 astetta |
| Leikkausmateriaali | HSS E |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierteen ⌀ | 4 mm |
| Keskiöreiän ⌀ | 3.3 mm |
| Kierretyyppi | M |
| Kierteen nousu | 0.7 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 2 |
| Lastu-urien lukumäärä | 2 |
| Viistekulma | 15 astetta |
| Varren halkaisija ds | 4.5 mm |
| Varren neliö □ | 3.4 mm |
| Kokonaispituus l | 63 mm |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierresyvyys | 12 mm |
| Kierrekoko | M4 |
| Leikkausmateriaali | HSS E |

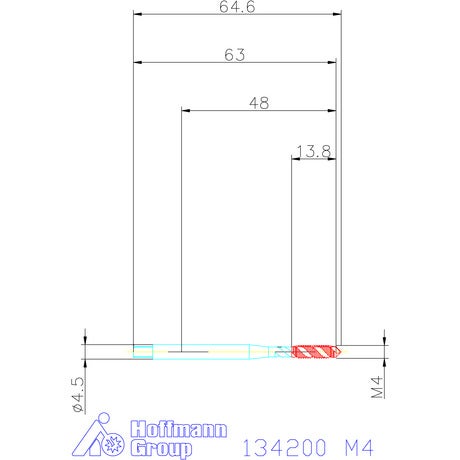

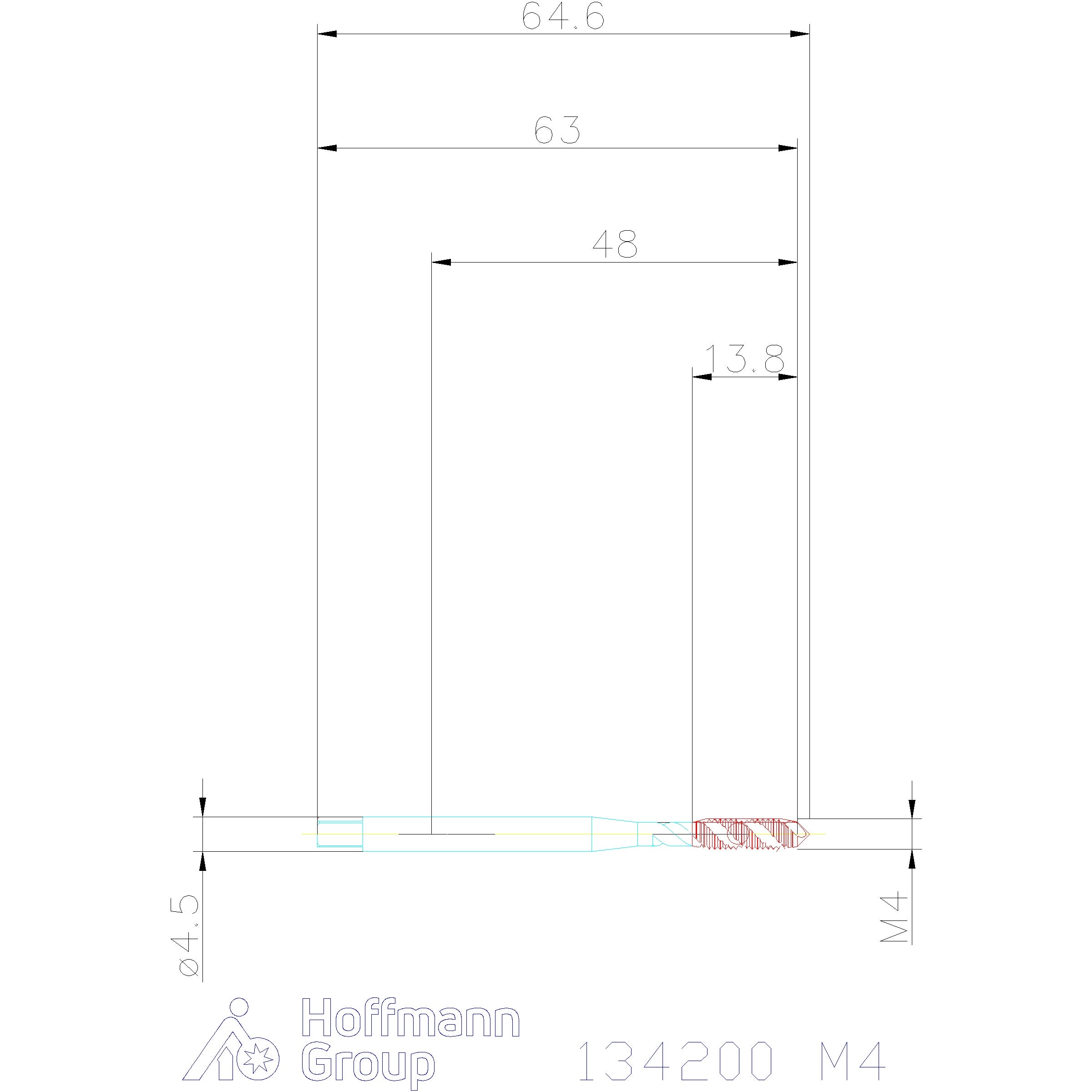

Media
Tuotetiedot
| Tuotenumero | 134200 |
|---|---|
| EAN | 4045197075017 |
