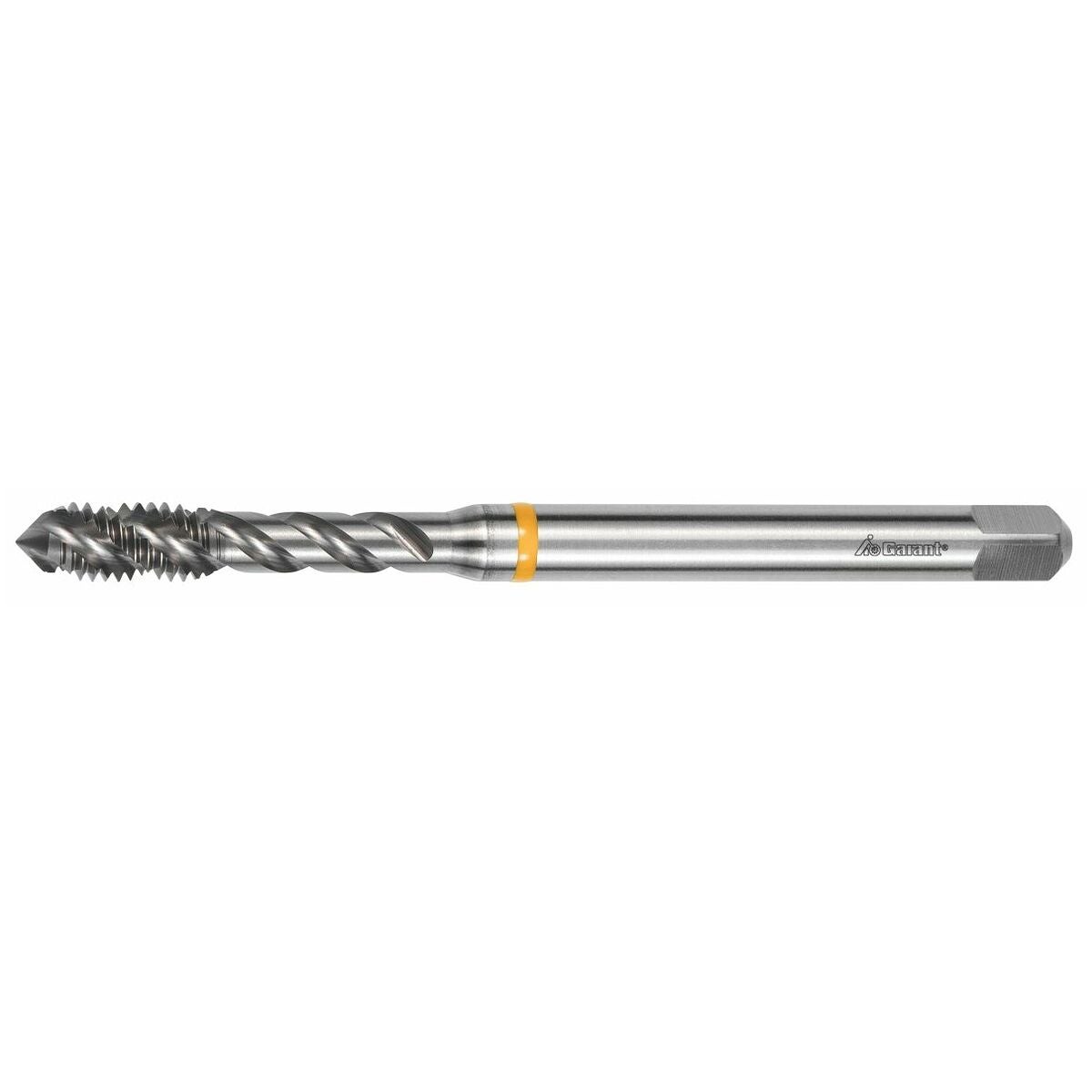

Kone-kierretappi HSSE-PM kovakromattu
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Kovakromattu pinta lastun pakkautumisen vähentämiseksi ja käyttöiän pidentämiseksi.
Käyttöarvot
Sopii materiaaleille, joiden vetolujuus on enintään 450 N/mm2.
Käyttötiedot
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Materiaalille (värirengas) | keltainen |
| Pinnoite | kova kromi |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterivarsi h9-toleranssilla |
| Käyttö reikätuypin mukaan | Umpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | C - 3 |
| Kierteitystyökalun tyyppi | Peitteen poisto dynaamista työstöä varten |
| Kierretyyppi | MF |
| Normi | DIN 371 |
| Kierrekulma | 40 astetta |
| Leikkausmateriaali | HSS E PM |
| Toleranssiluokka | ISO 2 6H |
| Kierteen ⌀ | 5 mm |
| Keskiöreiän ⌀ | 4.2 mm |
| Kierretyyppi | MF |
| Kierteen nousu | 0,8 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 15 astetta |
| Varren halkaisija ds | 6 mm |
| Varren neliö □ | 4.9 mm |
| Kokonaispituus l | 70 mm |
| Toleranssiluokka | ISO 2 6H |
| Kierresyvyys | 10 mm |
| Kierrekoko | M5 |
| Leikkausmateriaali | HSS E PM |
| Toleranssi ø | ISO 2 6H |
| Reikätyypille | enintään 2×D pohjareiässä |
| Maksimaalinen märkätyöstö | sopiva |
| Esiporausreiän ⌀ | 4,2 mm |
| Kierteen nousu | 0,8 mm |
| Normi | DIN 371 |
Media
Tuotetiedot
| Tuotenumero | 134270 |
|---|---|
| EAN | 4045197075260 |
