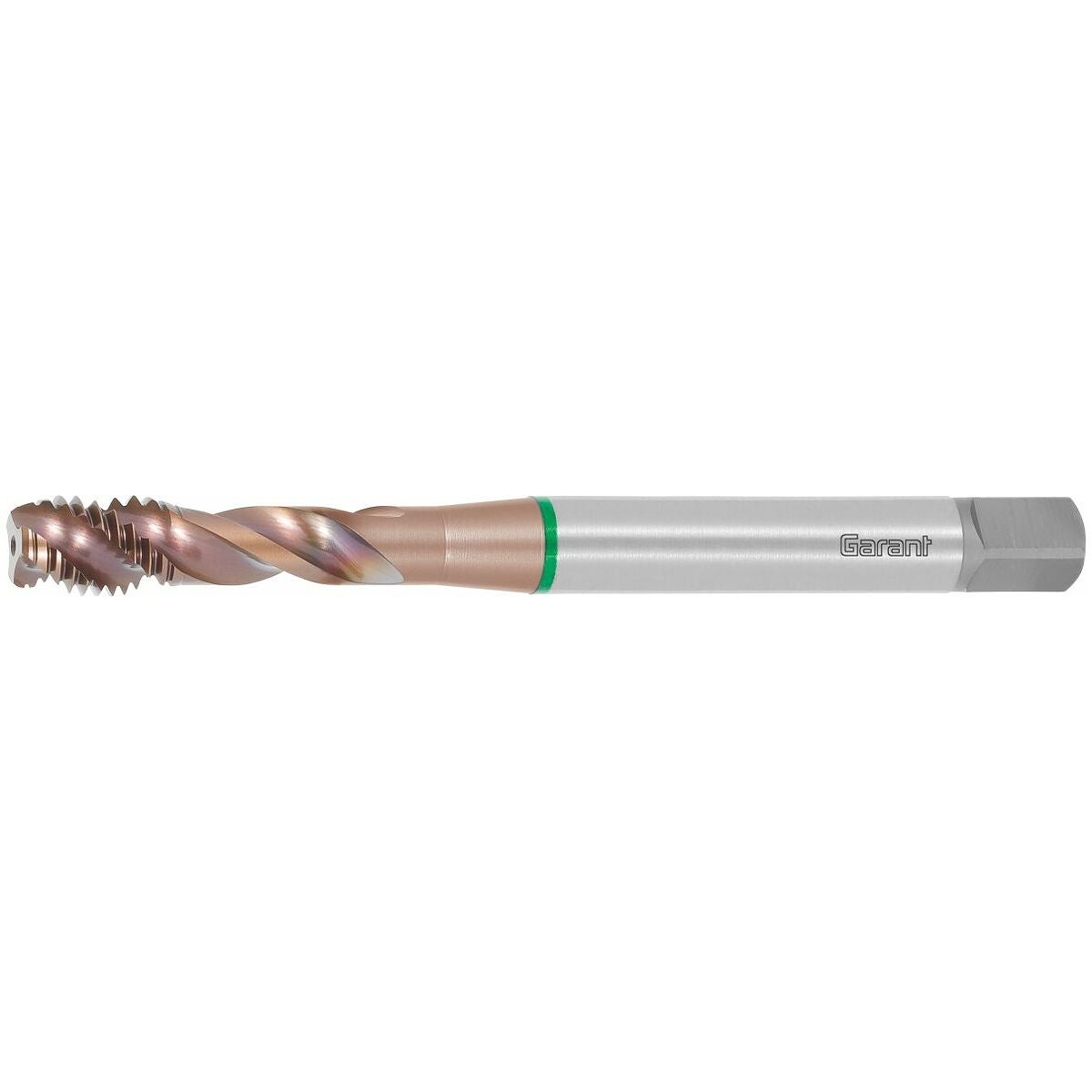

GARANT Master Tap -konekierretappi HSS-E-PM muoto C AlTiX

Tuotekuvaus

Rakenne
Yleis-/yleiskäyttöinen kierretappi, kehitetty käytettäväksi korkealla prosessivarmuudella monissa eri materiaaleissa.

• HSS-E-PM-materiaali, mahdollisimman hyvää kulutuskestävyyttä varten.
• Pienempi kitka uuden edistyksellisen pinnoitteen ansiosta.
• Erikoisgeometria optimaaliseen lastunpoistoon.
<Rakenne
Täyttää ISO 1X/4HX.




Rakenne
Yleiskäyttöinen kierrepora, kehitetty prosessivarmaan käyttöön monissa eri materiaaleissa.

• HSS-E-PM-materiaali maksimaalista kulumiskestävyyttä varten.
• Pienempi kitka uuden edistyksellisen pinnoitteen ansiosta.
• Erikoisgeometria optimaaliseen lastunpoistoon.

Käyttötiedot


N
35

N
30

N
20

P
30

P
30

P
25

P
12

P
8

M
10

M
8


N
20

K
20



Tekniset tiedot

Tuotetyyppi	Kierretappi
Materiaalille (värirengas)	vihreä
Pinnoite	AlTiX
Sisäinen jäähdytys	ei
Kiinnitys	Sylinterimäinen varsi, toleranssi h9
Käyttö reikätuypin mukaan	Umpireikiin
Lastuamissuunta	Oikea
Kierrestandardi	DIN 13
Kylkikulma	60 astetta
Nousuvaihe	C - 3
Kierteitystyökalun tyyppi	Konekierretappi dynaamiseen työstöön
Kierretyyppi	M
Normi	DIN 371
Kierrekulma	40 astetta
Leikkausmateriaali	HSS E PM
Sarja	Master Tap
Toleranssiluokka	ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX

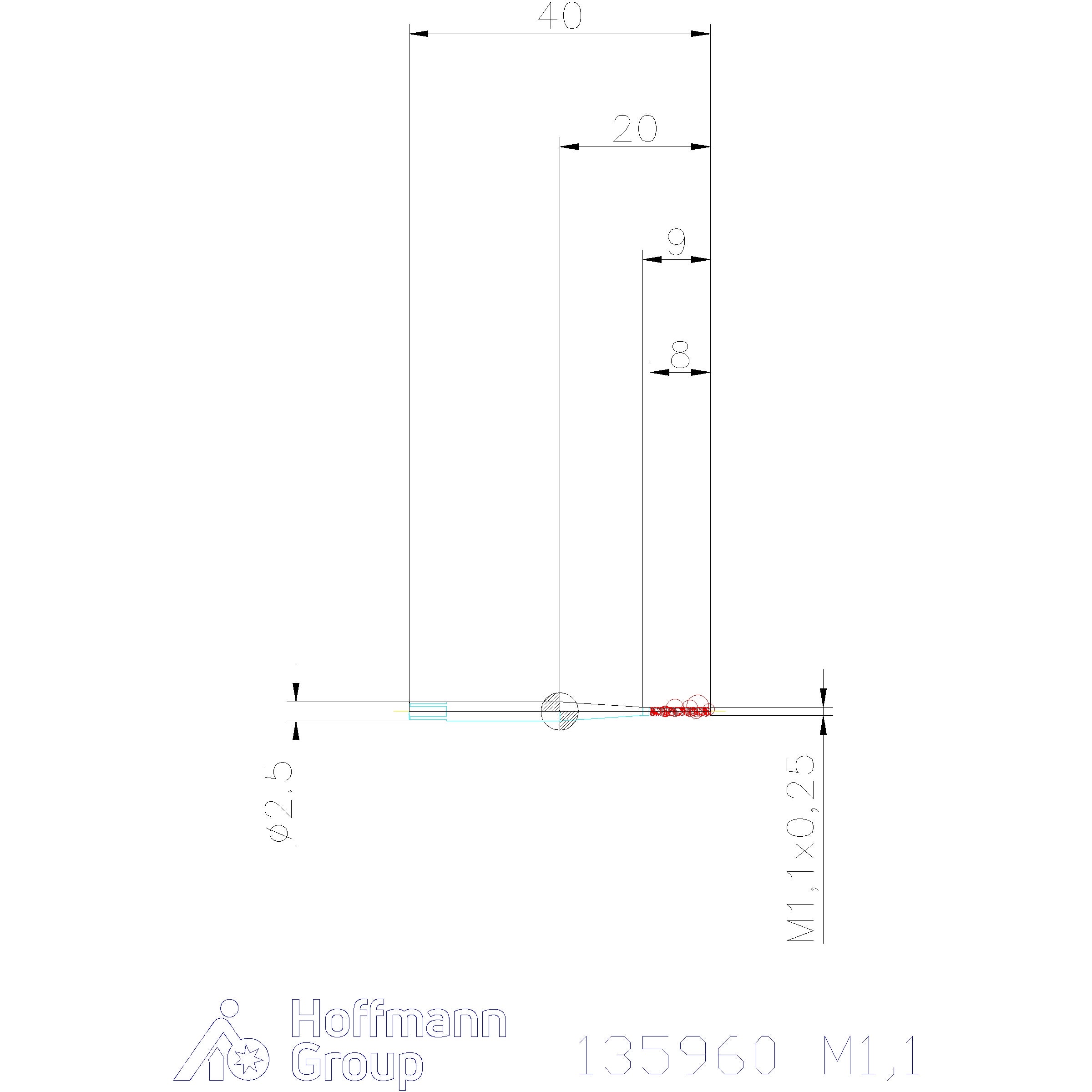

Kierteen ⌀	1,1 mm
Keskiöreiän ⌀	0,85 mm
Kierretyyppi	M
Kierteen nousu	0.25 mm
Normi	DIN 371
Terien lukumäärä z	2
Lastu-urien lukumäärä	2
Varren halkaisija ds	2.5 mm
Varren neliö □	2,1 mm
Kokonaispituus l	40 mm
Toleranssiluokka	ISO 1X 4HX; ISO 1X 4HX; ISO 1X 4HX
Kierresyvyys	2.75 mm
Kierrekoko	M1,1
Leikkausmateriaali	HSS E PM

Media

ToolScout	https://toolscout.com/processdata?articlenumber=135960&lng=fi

Tuotetiedot

Tuotenumero	135960
EAN	4062406208769
