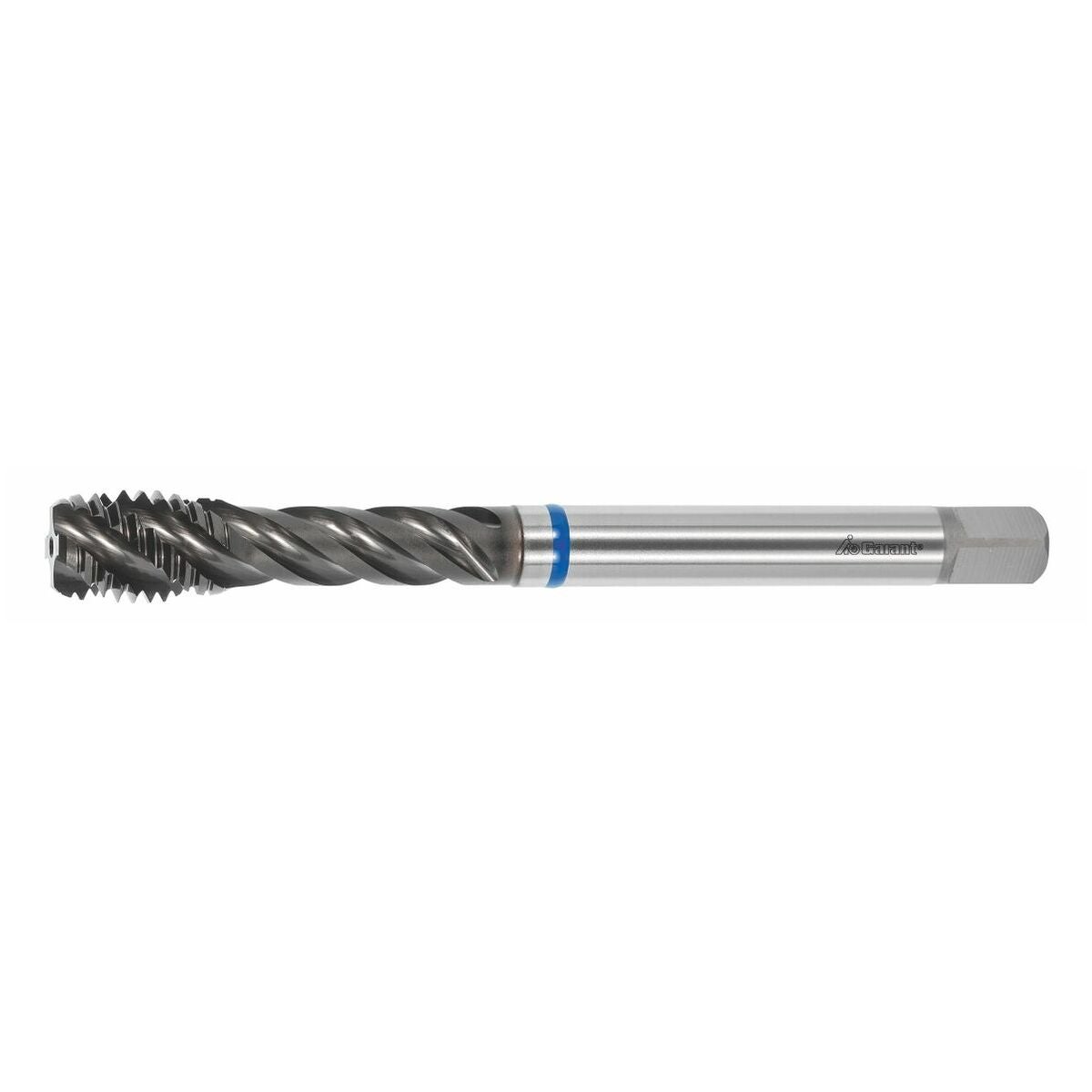

GARANT Master Tap INOX konekierretappi HSSE-PM muoto C 6HX TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tehokas kierretappi, kehitetty erityisesti prosessivarmaan käyttöön ruostumattomissa ja haponkestävissä teräksissä sekä duplex-materiaaleissa.
Lastu-urien 45° spiraali helpottaa lastunmuodostusta erityisesti sitkeissä austeniittisissa CrNi-teräksissä.
- HSS-E-PM -leikkuumateriaali maksimaaliseen kulutuskestävyyteen
- Uusimman sukupolven TiAlN-Multilayer-pinnoite
- Parametrisoitu lastutilageometria optimaaliseen lastunmuodostukseen ja vääntöjäykkyyteen
Käyttötiedot
N
28
P
23
P
23
P
12
M
11
M
9
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Materiaalille (värirengas) | sininen |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterivarsi, h9 |
| Käyttö reikätuypin mukaan | Umpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60° |
| Nousuvaihe | C - 3 |
| Kierteitystyökalun tyyppi | Konekäyttöinen kierretappi dynaamiseen työstöön |
| Kierretyyppi | M |
| Normi | DIN 371 |
| Kierrekulma | 45° |
| Leikkausmateriaali | HSS E PM |
| Sarja | Master Tap |
| Toleranssiluokka | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Kierteen ⌀ | 6 mm |
| Keskiöreiän ⌀ | 5 mm |
| Kierretyyppi | M |
| Kierteen nousu | 1 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 15 astetta |
| Varren halkaisija ds | 6 mm |
| Varren neliö □ | 4.9 mm |
| Kokonaispituus l | 80 mm |
| Toleranssiluokka | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Kierresyvyys | 15 mm |
| Kierrekoko | M6 |
| Leikkausmateriaali | HSS E PM |
Media
Tuotetiedot
| Tuotenumero | 135732 |
|---|---|
| EAN | 4062406081416 |
