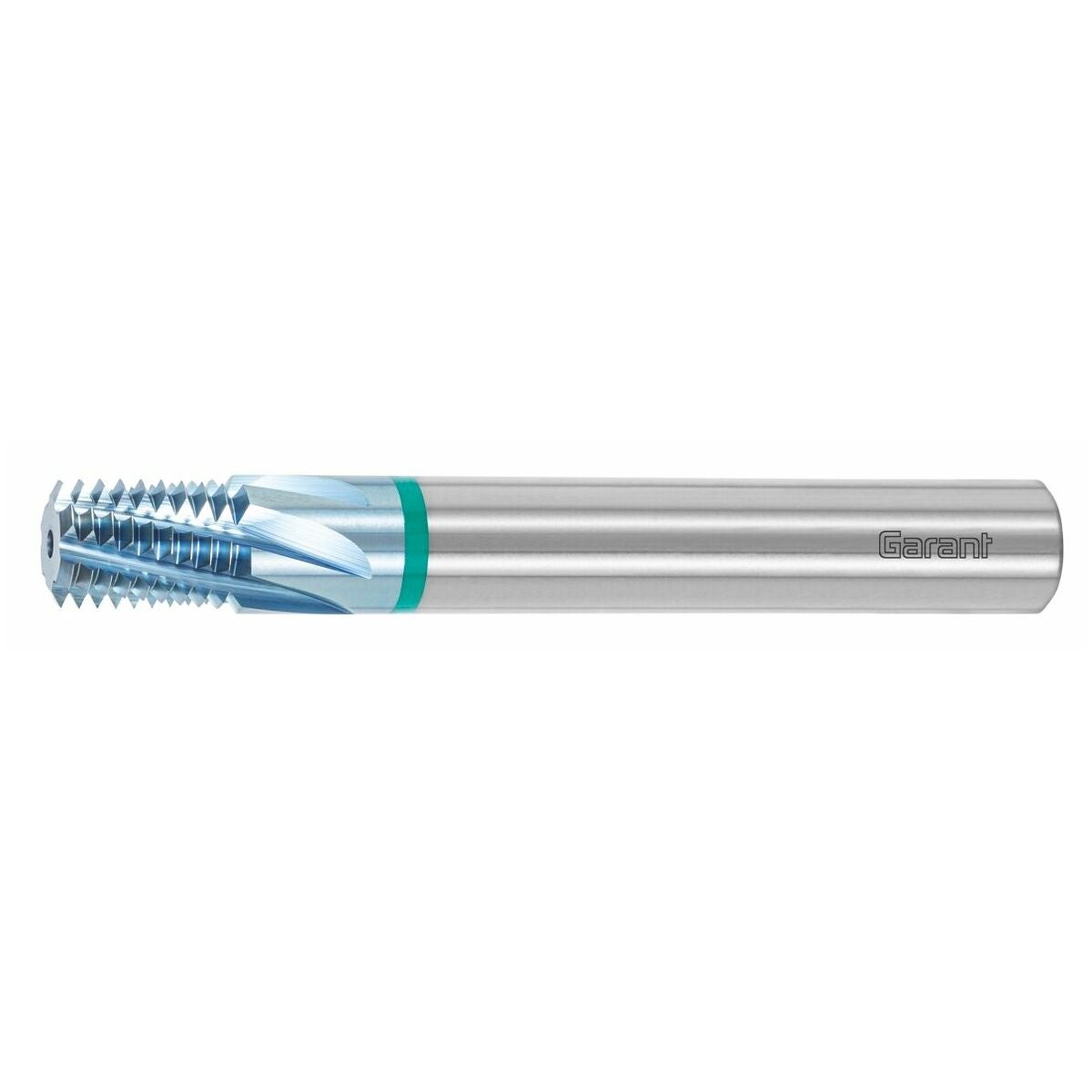

GARANT Master Kierrejyrsin TiAlN
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Malli
HM-kierrejyrsin epätasaisella hammasjaolla ja lisätyllä hammasmäärällä.
Epätasaisen hammasjaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi yleisgeometria ja tehopinnoite käyttöön laajassa materiaalivalikoimassa.
- Värähtelyt selvästi pienemmät epätasaisen hammasjaon ansiosta.
- Lisätty hammasmäärä.
- Uusi pinnoite optimaaliseen kulumiskestävyyteen.
- Korjattu kierreprofiili estää profiilin vääristymät.
Käyttötiedot
Kartiomaisille putkikierteille (NPT) ANSI B1.20.1:n mukaan, tiivistysaineella tehtäville kierteille.
Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA
Tilaa muoto HB: nro 139729 + 129100 HB
Tilaa muoto HE: nro 139729 + 129100 HE
Käyttötiedot
N
220
N
180
N
220
P
140
P
130
P
120
H
50
H
85
H
45
P
90
P
80
M
82
M
75
S
50
N
200
K
120

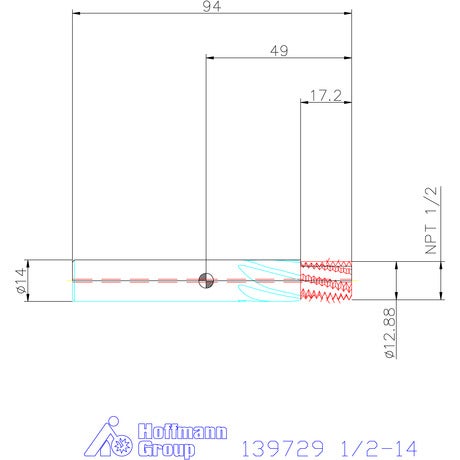

Tekniset tiedot
| Kiinnitys | DIN 6535 HA, h6 |
|---|---|
| Varren toleranssi | h6 |
| Käyttö reikätuypin mukaan | Umpireikiin ja läpireikiin |
| Kierretyyppi | NPT |
| Kylkikulma | 60 astetta |
| Käyttö sisällä/ulkona | Sisäinen |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Tuotetyyppi | Kierrejyrsin |
| Leikkausmateriaali | VHM |
| Sisäinen jäähdytys | kyllä |
| Hammastusjako | Epäsäännöllinen |
| Sarja | Master TM |
| Lastuamissuunta | Oikea |
| Kartiosuhde | 1:16 |
| Normi | ANSI B 1.20.1 |
| Halkaisija ⌀ | 12.88 mm |
| Kierteen nousu | 1.814 mm |
| Terien lukumäärä z | 6 |
| Sisäinen jäähdytys | kyllä |
| Lastu-urien lukumäärä | 6 |
| Kierrekoko | 1/2-14 NPT |
| Varren halkaisija ds | 14 mm |
| Kokonaispituus l | 94 mm |
| Varren pituus ls | 45 mm |
| Täysprofiili | kyllä; kyllä; kyllä |
| Kierreprofiili | Täysprofiili |
| Leikkuupituus lc | 17.2 mm |
| Käyttö reikätuypin mukaan | Umpireikiin ja läpireikiin |
| Kierrosta tuumaa kohti | 14 |
| Syöttö fz teräksessä < 750 n/mm2 | 0.13 mm |
| Kierteen ⌀ | 21.22 mm |
| Sarja | Master TM |
| Kierretyyppi | NPT |
| Täysprofiili | kyllä; kyllä; kyllä |
| Reikätyypille | pohjareikä; läpireiässä |
| Sarja | Master TM |
Media
Tuotetiedot
| Tuotenumero | 139729 |
|---|---|
| EAN | 4062406058180 |
