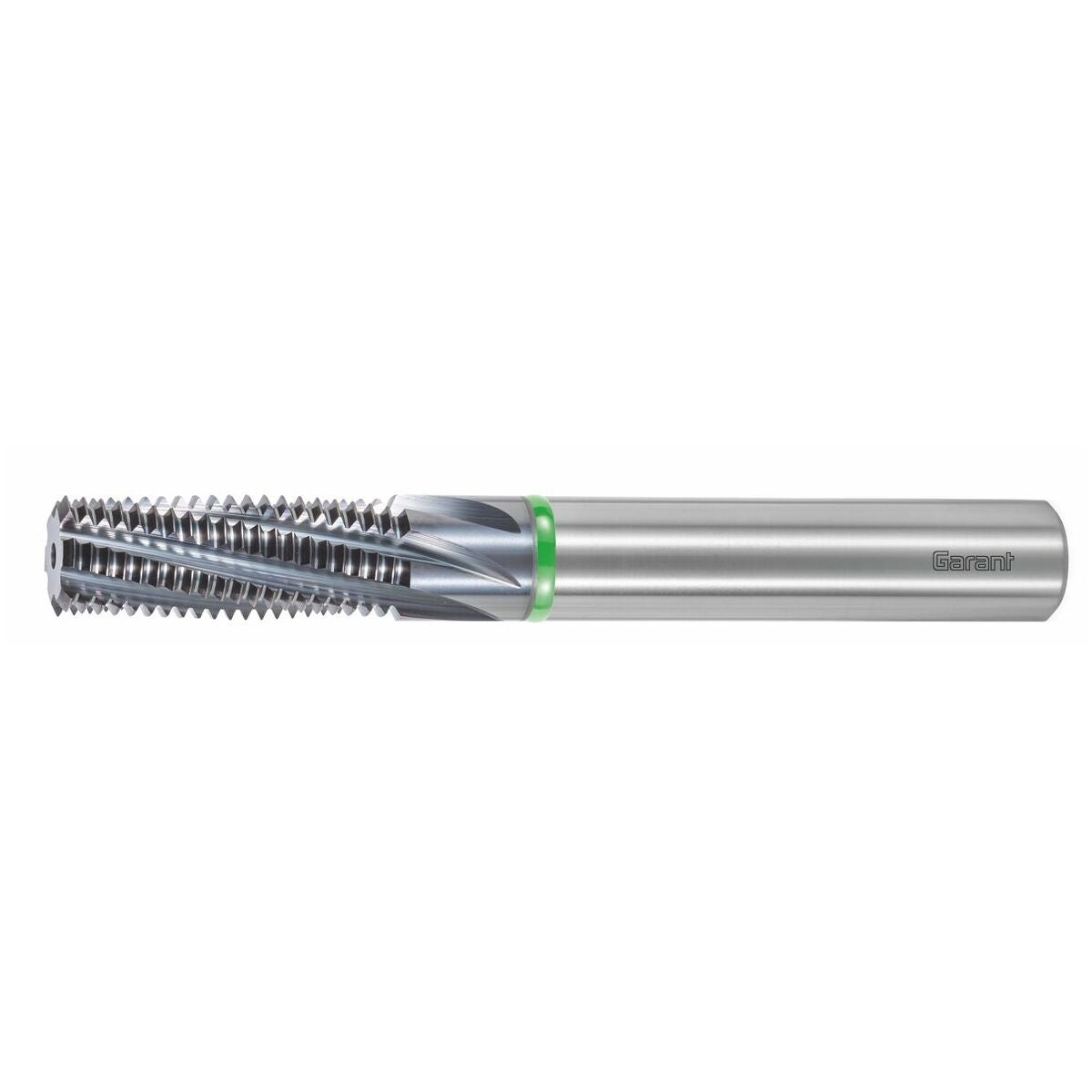

GARANT Master TM -kierrefreesit sylinterivarrella
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
HM-kierrejyrsin epätasaisella leikkuujakolla ja suuremmalla leikkuusärmien määrällä.
Epätasaisen leikkuujaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi, kehitetty yleisgeometria ja tehokas pinnoite käyttöön laajassa materiaalivalikoimassa.
- Selvästi vähentyneet värinät epätasaisen leikkuujaon ansiosta.
- Lisääntynyt leikkuusärmien määrä.
- Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
- Korjattu kierreprofiili estää profiilivääristymät.
Käyttötiedot
Sylinterimäiselle Whitworth-putkikierteelle DIN-ISO 228/1 (ei kierretiivistäviin liitoksiin).
Sopii sekä sisä- että ulkokäyttöön.
Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139706 + 129100 HB.
Muoto HE: tilaa nro 139706 + 129100 HE.
Käyttötiedot
N
220
N
180
N
220
P
140
P
130
P
120
H
50
H
85
H
45
P
90
P
80
M
82
M
75
S
50
N
200
K
120

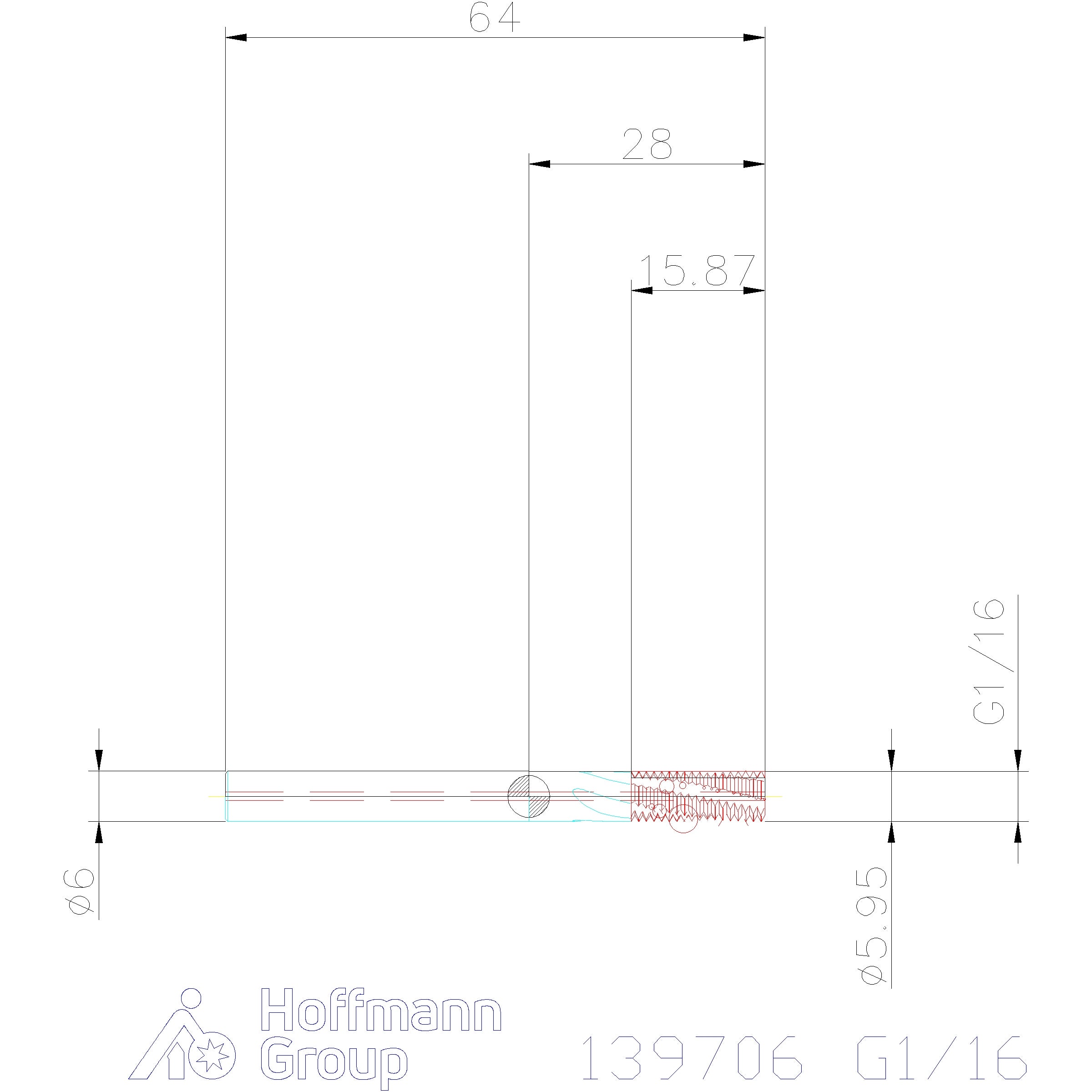

Tekniset tiedot
| Kiinnitys | DIN 6535 HA h6:lla |
|---|---|
| Käyttö reikätuypin mukaan | Umpireikiin ja läpireikiin |
| Kierretyyppi | G; G-LH; EG-G; EG-G-LH |
| Kylkikulma | 55 astetta |
| Käyttö sisällä/ulkona | Sisä- ja ulkopuolinen |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | AlTiN |
| Tuotetyyppi | Urajyrsin |
| Leikkausmateriaali | VHM |
| Sisäinen jäähdytys | kyllä |
| Hammastusjako | Epäsäännöllinen |
| Sarja | Master TM |
| Halkaisija ⌀ | 5.95 mm |
| Kierteen nousu | 0,91 mm |
| Terien lukumäärä z | 4 |
| Sisäinen jäähdytys | kyllä |
| Lastu-urien lukumäärä | 4 |
| Kierresyvyys | 15,87 mm |
| Kierrekoko | G1/16 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 64 mm |
| Varren pituus ls | 38.7 mm |
| Täysprofiili | kyllä; kyllä; kyllä |
| Kierreprofiili | Täysprofiili |
| Käytetään ulkokierteellä | enintään 2×D ruuvikierteelle; enintään 2×D ruuvikierteelle; enintään 2×D ruuvikierteelle |
| Leikkuupituus lc | 15.87 mm |
| Käyttö reikätuypin mukaan | Umpireikiin ja läpireikiin |
| Kierrosta tuumaa kohti | 28 |
| Syöttö fz teräksessä < 750 n/mm2 | 0.06 mm |
| Sarja | Master TM |
| Kierretyyppi | G; G-LH; EG-G; EG-G-LH |
| Täysprofiili | kyllä; kyllä; kyllä |
| Reikätyypille | enintään 1,5×D läpimeneville rei’ille; enintään 1,5×D pohjarei’ille; enintään 1,5×D läpimeneville rei’ille; enintään 1,5×D pohjarei’ille; enintään 1,5×D läpimeneville rei’ille; enintään 1,5×D pohjarei’ille |
Media
Tuotetiedot
| Tuotenumero | 139706 |
|---|---|
| EAN | 4067263126904 |
