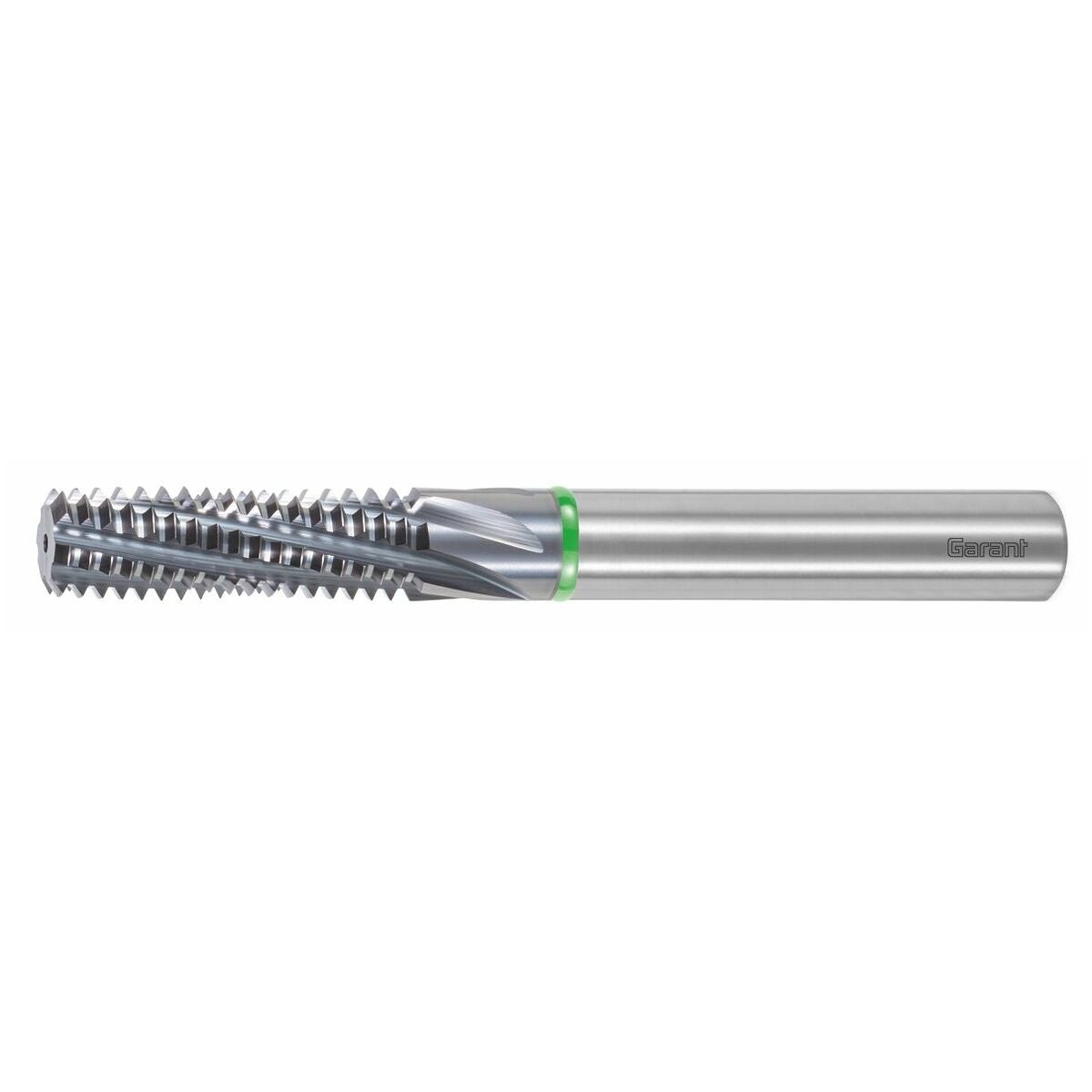

GARANT Master TM -kierrejyrsimet sylinterivarrella 2,5 × D AlTiN

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: 139643
Varastotilanne: Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot

Tuotekuvaus

Malli
HM-kierrejyrsin epätasaisella hammasjaolla ja suuremmalla leikkuusärmien määrällä.
Epätasaisen hammasjaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uudelleen kehitetty yleisgeometria ja korkean suorituskyvyn pinnoite käyttöön laajalla materiaalivalikoimalla.

Värinät voimakkaasti vähentyneet epätasaisen hammasjaon ansiosta.
Suurempi leikkuusärmien määrä.
Uusimman sukupolven AlTiN-pohjainen HiPIMS-pinnoite.
Korjattu kierteen profiili estää profiilin vääristymät.

Sisäinen jäähdytysnesteen syöttö ≥ M4

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139643 + 129100 HB.
Muoto HE: tilaa nro 139643 + 129100 HE.

Käyttötiedot

Tekniset tiedot

Kiinnitys	DIN 6535 HA, h6
Varren toleranssi	h6
Käyttö reikätuypin mukaan	Umpireikiin ja läpireikiin
Kierrestandardi	DIN 13
Kierretyyppi	M; M-LH; EG-M; EG-M-LH
Kylkikulma	60°
Käyttö sisällä/ulkona	Sisäinen
Materiaalille (värirengas)	vihreä
Pinnoite	AlTiN
Tuotetyyppi	Kierrejyrsin
Leikkausmateriaali	VHM
Sisäinen jäähdytys	kyllä
Hammastusjako	Epäsäännöllinen
Sarja	Master TM

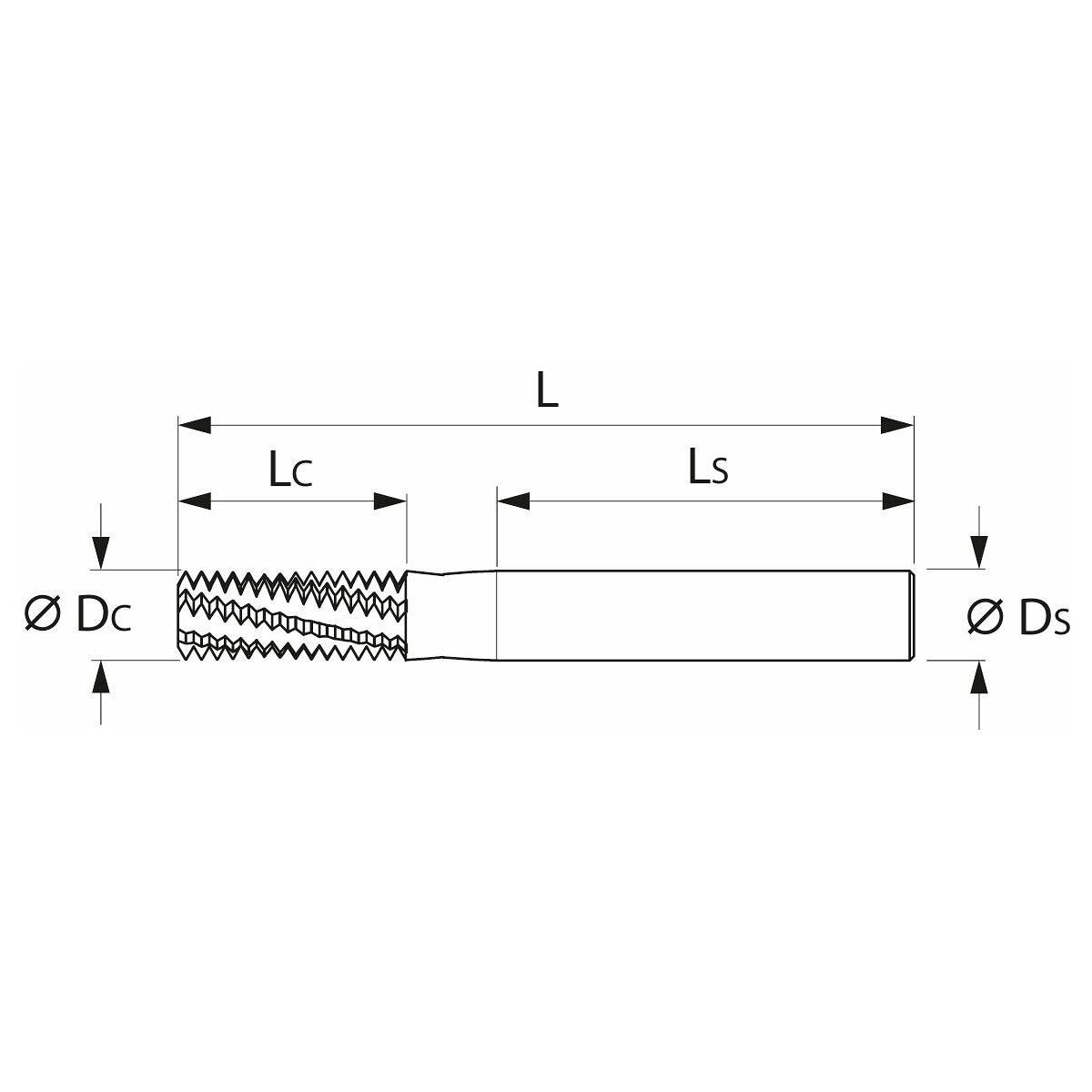

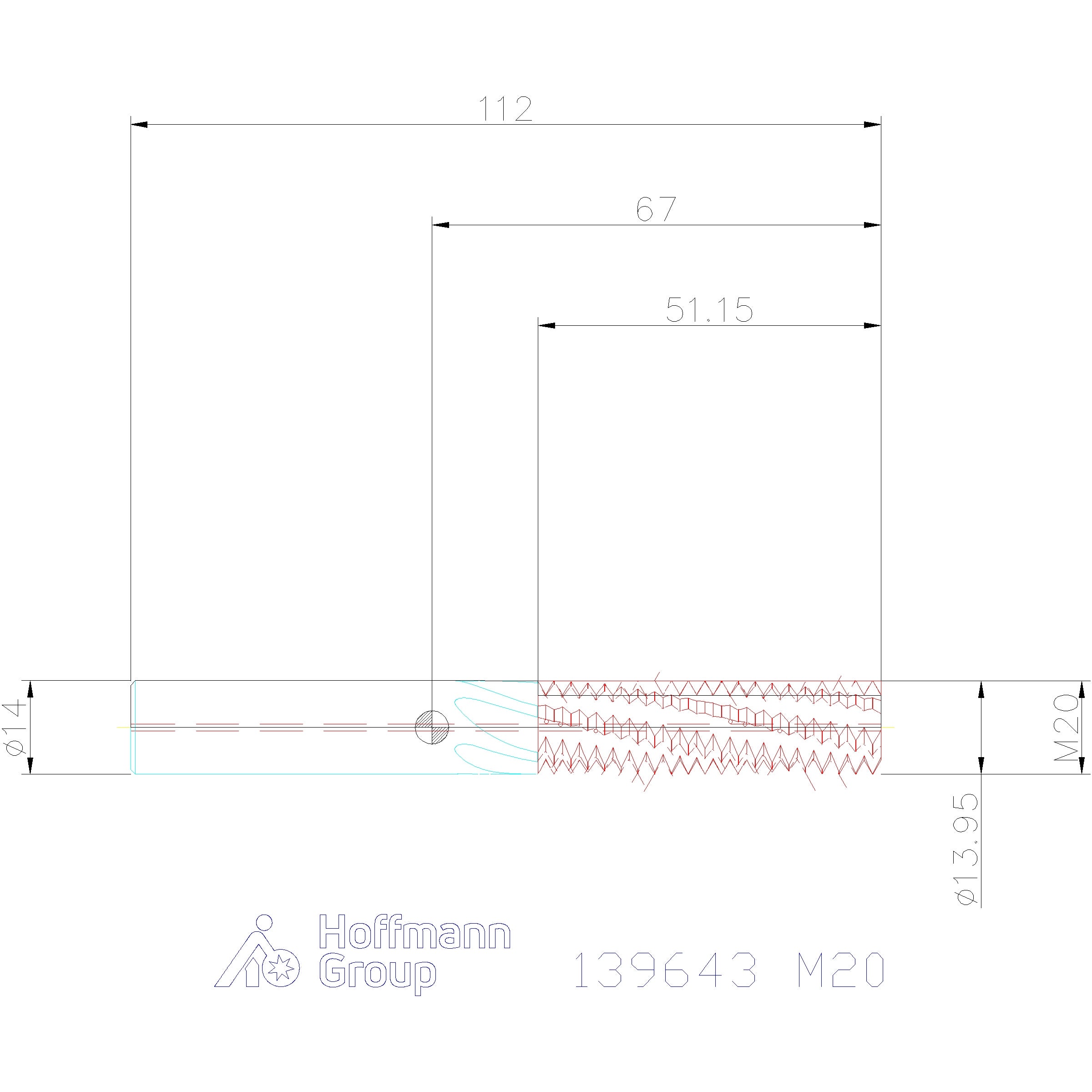

Halkaisija ⌀	13.95 mm
Kierteen nousu	2.5 mm
Terien lukumäärä z	6; 6; 6
Sisäinen jäähdytys	kyllä
Lastu-urien lukumäärä	6
Kierresyvyys	51.15 mm
Kierrekoko	M20
Varren halkaisija d_s	14 mm
Kokonaispituus l	112 mm
Varren pituus l_s	45.9 mm
Täysprofiili	kyllä
Leikkuupituus	51.15 mm
Kierreprofiili	Täysprofiili
Käyttö reikätuypin mukaan	Umpireikiin ja läpireikiin
Syöttö f_z teräksessä < 750 n/mm²	0.13 mm
Kierteen ⌀	20 mm
Sarja	Master TM
Kierretyyppi	M; M-LH; EG-M; EG-M-LH

Media

ToolScout	https://toolscout.com/processdata?articlenumber=139643&lng=fi

Tuotetiedot

Tuotenumero	139643
EAN	4067263128373
