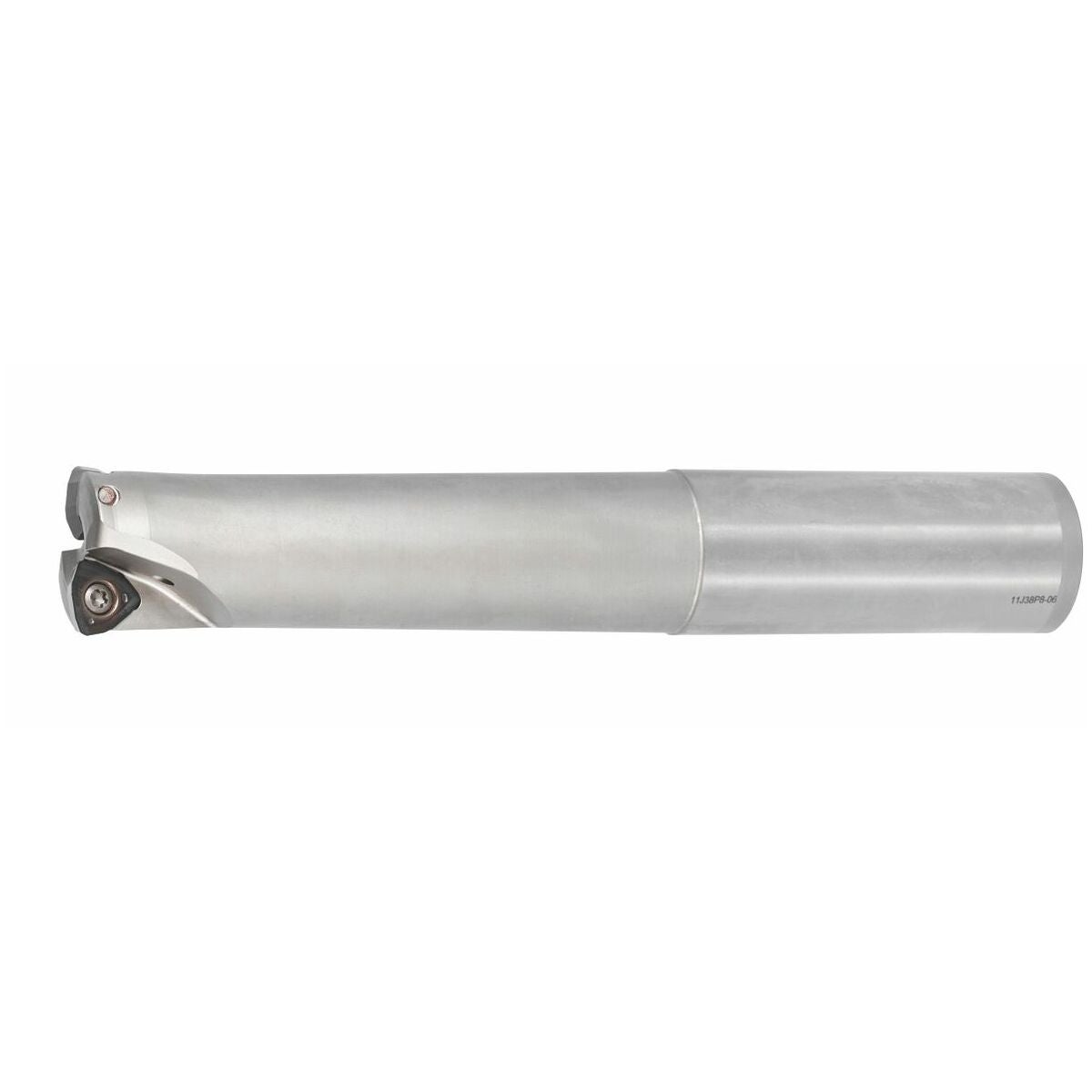

GARANT Power Q -suursyöttöjyrsin, lieriövarsi 32/2 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Varaosa
Vaihtopalojen ruuvit, sarja nro 219812 (15IP; 5,0 Nm).
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,0 käytetään terän kanssa nro 674252 koko 15IP.
Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; Ramppaus; Ramppaus |
|---|---|
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | sylinterivarrella |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |

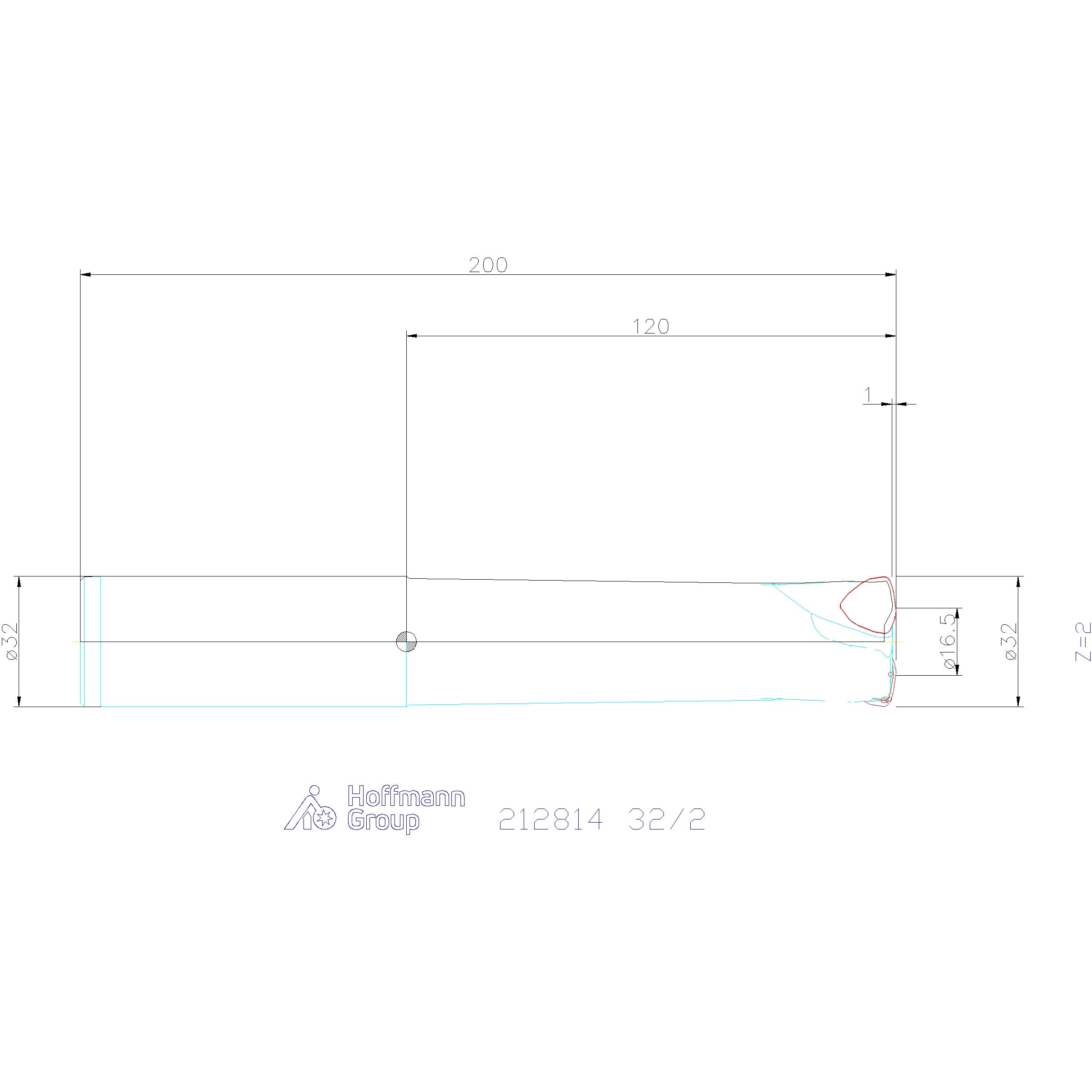

| Varren halkaisija ds h6 | 32 mm |
| Kokonaispituus ltot | 200 mm |
| Sopivat kääntöterät | XDM.120516 |
| ⌀ d3 | 16 mm |
| Spiraalijyrsintä ⌀ dmax | 62 mm |
| Spiraalijyrsintä ⌀ dmin | 48 mm |
| Ramppauskulma αmax | 3.71 astetta |
| Ramppauspituus l αmax:lle | 12.34 mm |
| Asetuskulma κ | 11 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0.8 |
| Suurin syöttö, vaihtoterälevy seks | 0.8 mm |
| Spiraalijyrsintä ap | 1.5 mm |
| Sarja | Power Q |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 32 mm |
| Terien lukumäärä z | 2 |
| Ulkonemispituus l1 | 120 mm |
| Kosketuskulma | 11 astetta |
| Sisäinen | kyllä |
| Varren tyyppi | Lieriövarsi. |
| Varren mitat | 32 |
| Sopivat kääntöterät | XDM.120516 |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21281432/2 |
|---|---|
| EAN | 4045197939272 |
