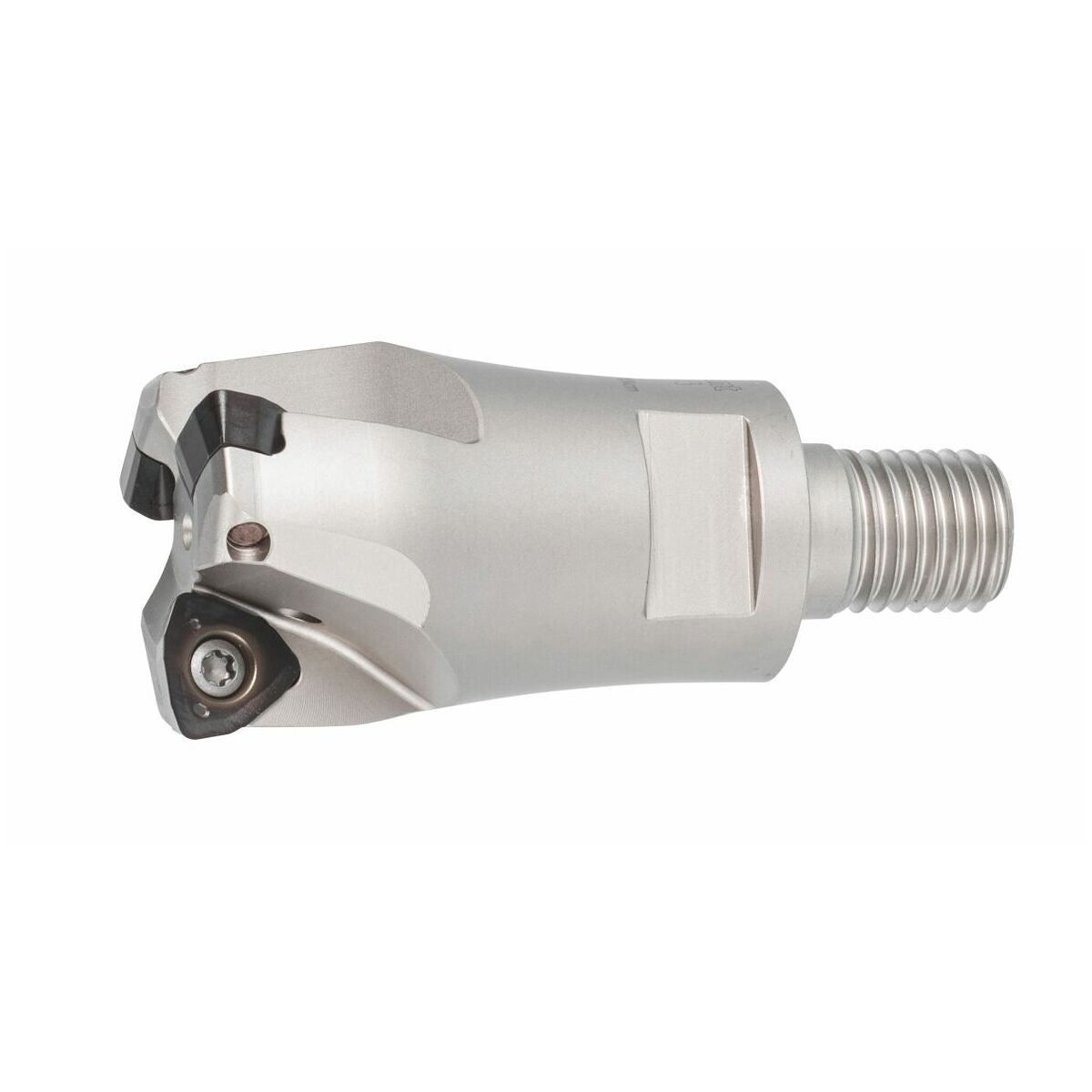

GARANT Power Q -suursyöttöjyrsin kierteellä 40/3 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Varaosa
Kääntöteräruuvit, sarja nro 219812 (15IP; 5,0 Nm).
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,0 käytetään terän nro 674252 koko 15IP kanssa.
Jatkopalaa käytettäessä työskentele aina sisäisellä jäähdytyksellä.

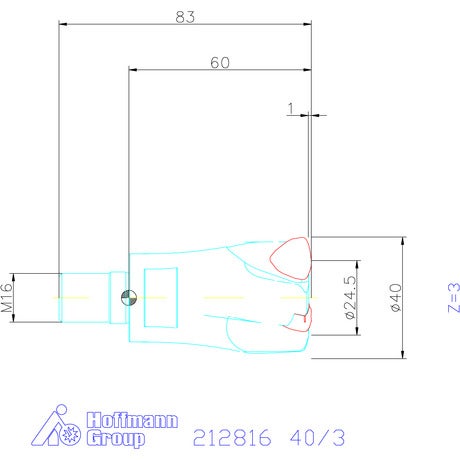

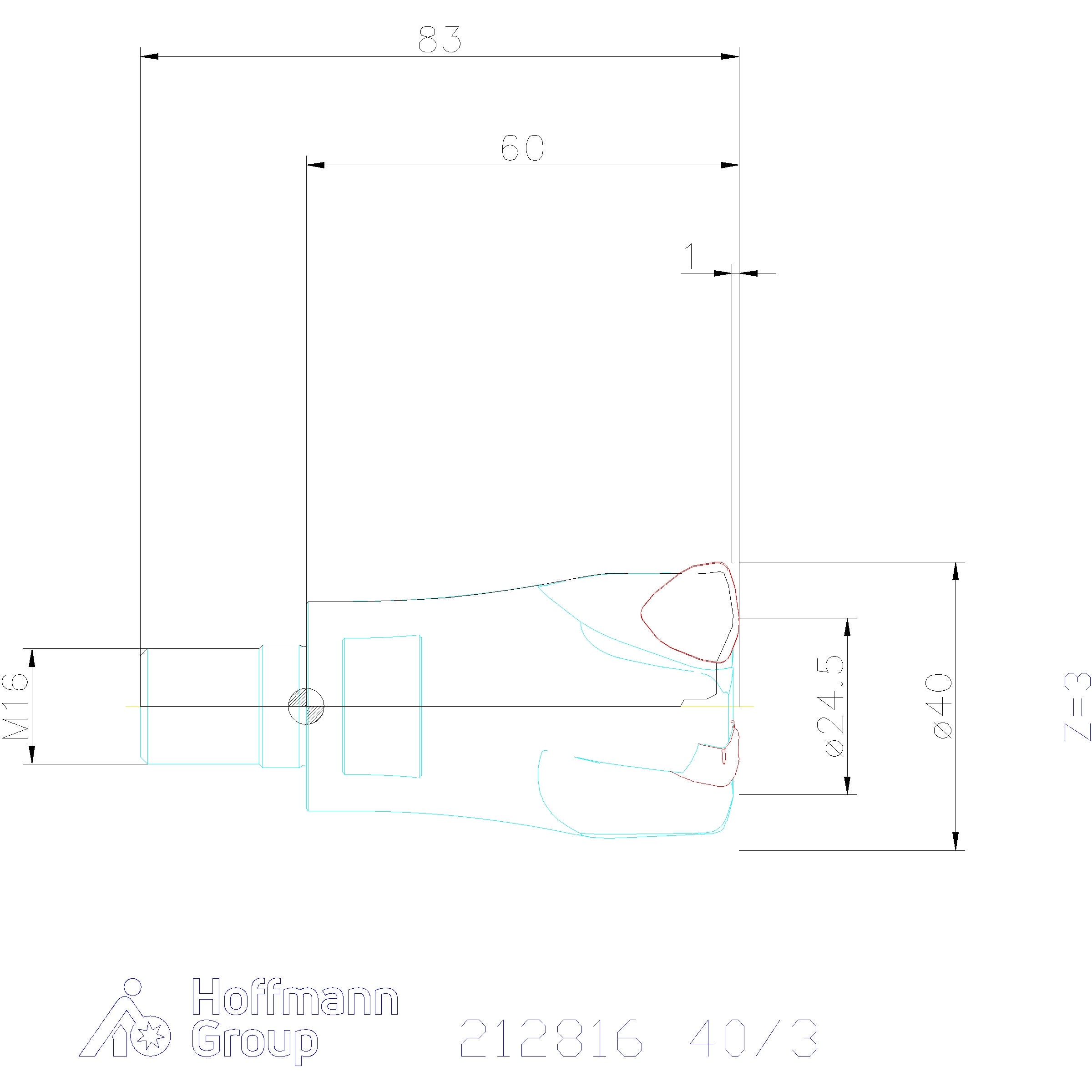

Tekniset tiedot
| Jyrsinkäyttö | Kiertojyrsintä; Ramppaus; Ramppaus |
|---|---|
| Varren malli | kierteellä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | kierteellä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 60 mm |
| Sopivat kääntöterät | XDM.120516 |
| ⌀ d3 | 24 mm |
| Spiraalijyrsintä ⌀ dmax | 78 mm |
| Spiraalijyrsintä ⌀ dmin | 64 mm |
| Ramppauskulma αmax | 2.25 astetta |
| Ramppauspituus l αmax:lle | 20.34 mm |
| Asetuskulma κ | 11 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0.8 |
| Suurin syöttö, vaihtoterälevy seks | 0.8 mm |
| Spiraalijyrsintä ap | 1.5 mm |
| Sarja | Power Q |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 40 mm |
| Terien lukumäärä z | 3 |
| Kiinnityskierre m | M16 |
| ⌀ d2 | 29 mm |
| ⌀ d1 h6 | 17 mm |
| Vapaa pituus | 60 mm |
| Kosketuskulma | 11 astetta |
| Sisäinen | kyllä |
| Varren tyyppi | Kierteellinen |
| Varren mitat | M16 |
| Sopivat kääntöterät | XDM.120516 |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21281640/3 |
|---|---|
| EAN | 4045197939333 |
