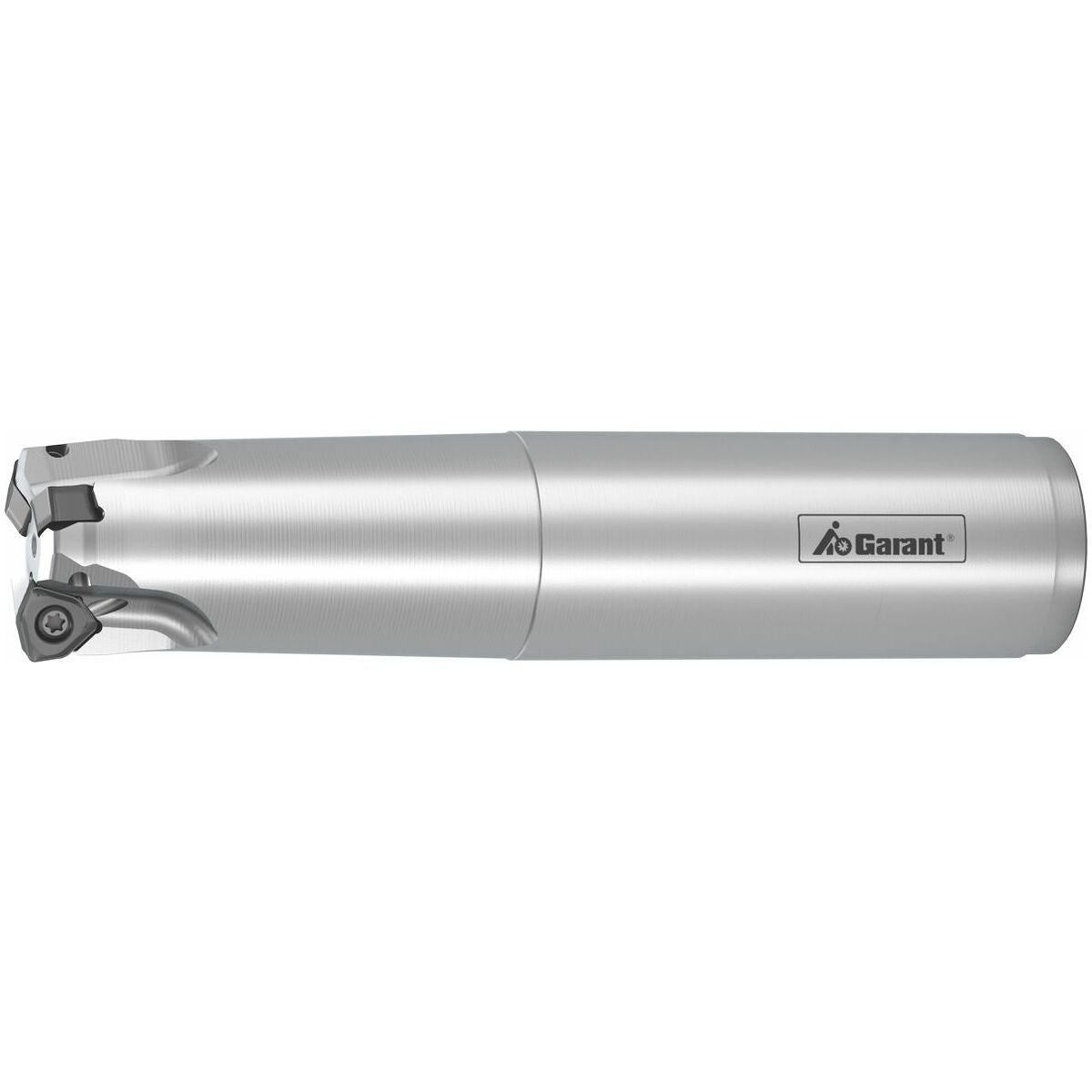

GARANT Power Q Double -korkeasyöttöjyrsin, sylinterivarsi 25/2 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Työkalujärjestelmä, jossa on erittäin tukeva vaihtoteräpesä prosessivarmaan työskentelyyn. Leikkausvoimia vähentävät työkalugeometriat auttavat merkittävästi pääkaran kuormituksen vähentämisessä.
Varaosa
Vaihtoteräruuvisarja nro 219799 7 (10IP; 2,8 Nm).
Huomautus
GARANT Käytä momenttiruuvinväännintä TQ nro 211750 koko 2,8 terällä nro 674252 koko 10IP.

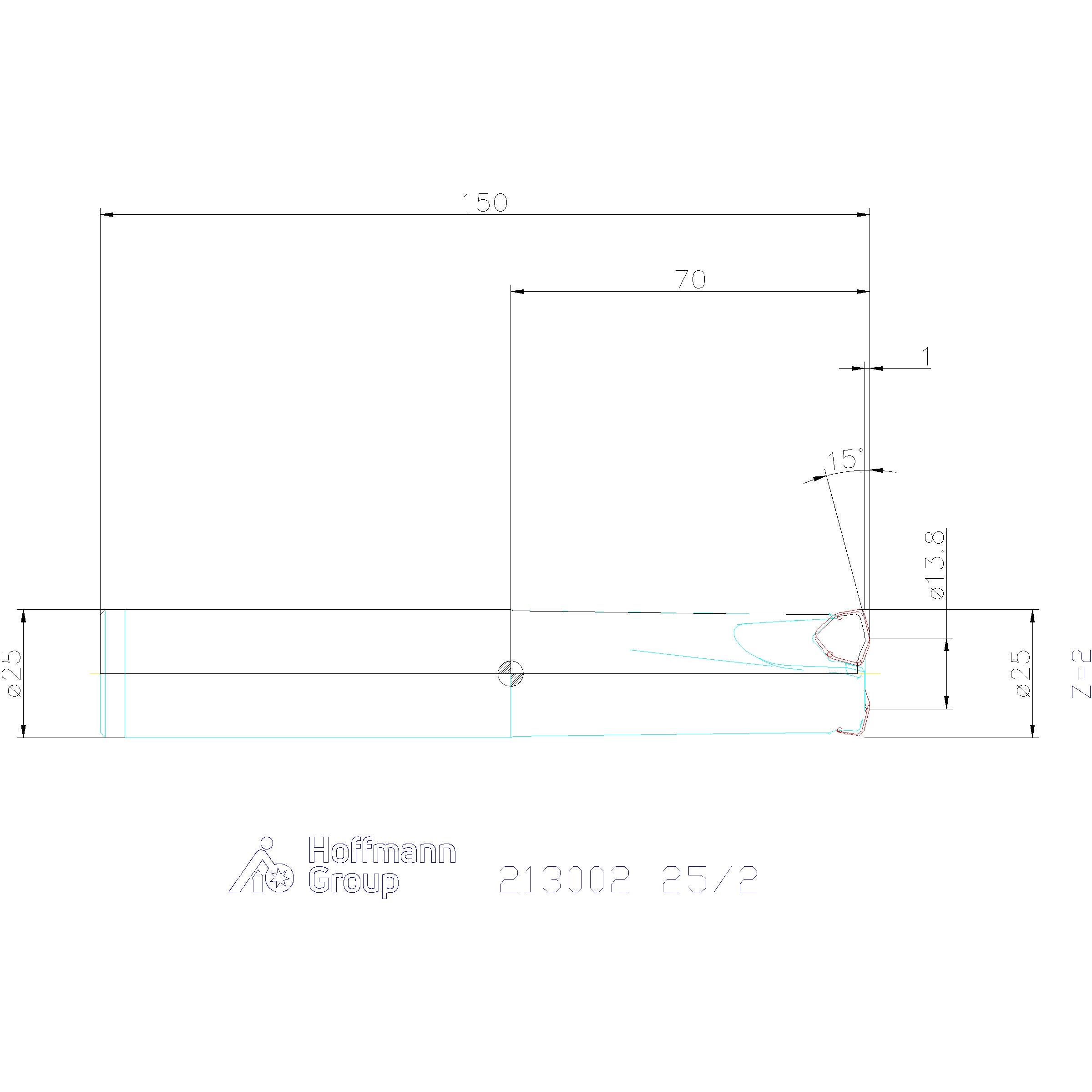

Tekniset tiedot
| Jyrsinkäyttö | Rampilastutus; Rampilastutus; Rampilastutus |
|---|---|
| Varren malli | Sylinterimäinen varsi |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | sylinterivarrella |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 25 mm |
| Kokonaispituus ltot | 150 mm |
| Sopivat kääntöterät | XOMU094812 |
| ⌀ d3 | 15 mm |
| Spiraalijyrsintä ⌀ dmax | 48 mm |
| Spiraalijyrsintä ⌀ dmin | 40 mm |
| Ramppauskulma αmax | 2.74 astetta |
| Ramppauspituus l αmax:lle | 12.55 mm |
| Asetuskulma κ | 15 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | -6 astetta |
| Fz-heliksi | 0.8 |
| Suurin syöttö, vaihtoterälevy seks | 0.6 mm |
| Spiraalijyrsintä ap | 1.2 mm |
| Sarja | Power Q |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 25 mm |
| Terien lukumäärä z | 2 |
| Ulkonemispituus l1 | 70 mm |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21300225/2 |
|---|---|
| EAN | 4062406266431 |
