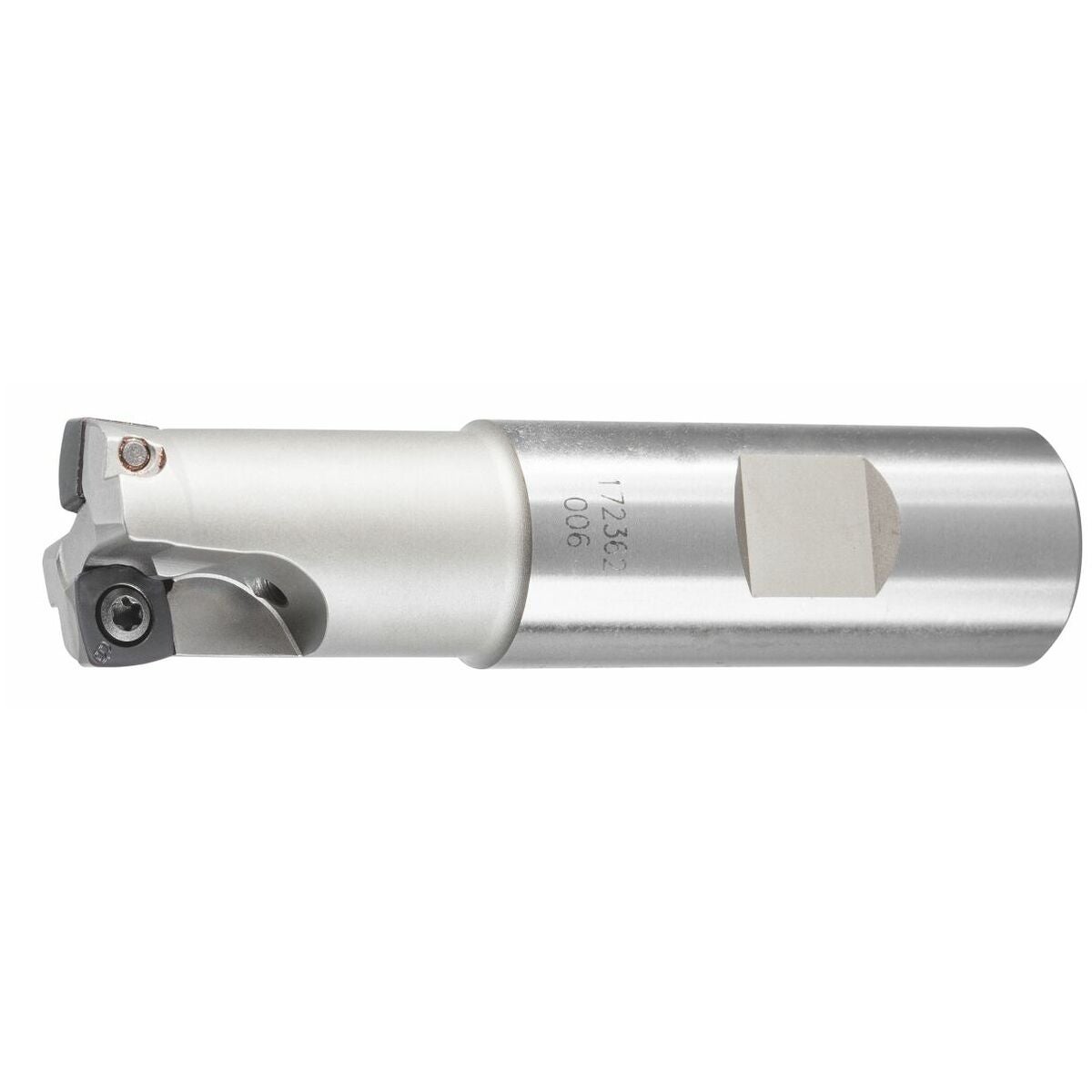

Feedking-suurensyötön jyrsin Weldon-varrella 20/2 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Dynaamisesti toimiva lastuamisgeometria mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan kääntöteräpesän ansiosta.
Optimoitu geometria pienentää lastuamisvoimaa, mikä aiheuttaa pienemmän kuormituksen pääkaralle.
Etu
Erittäin taloudellinen erittäin vakaiden, nelisärmäisten kääntöterien ansiosta.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 kokoa 2,2 käytetään terän nro 674252 kokoa 9IP kanssa.
Rakenne
Dynaamisesti toimiva terägeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtopalataskun ansiosta. Optimoitu geometria pienentää leikkuuvoimaa, mikä kuormittaa pääkaraa vähemmän.
Etu
Erittäin taloudellinen erittäin vakaiden, nelisärmäisten vaihtopalojen ansiosta.
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Pyöröjyrsintä; Ramppaus; Ramppaus |
| Varren malli | Weldon-varsi |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | Weldon-varrella |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |

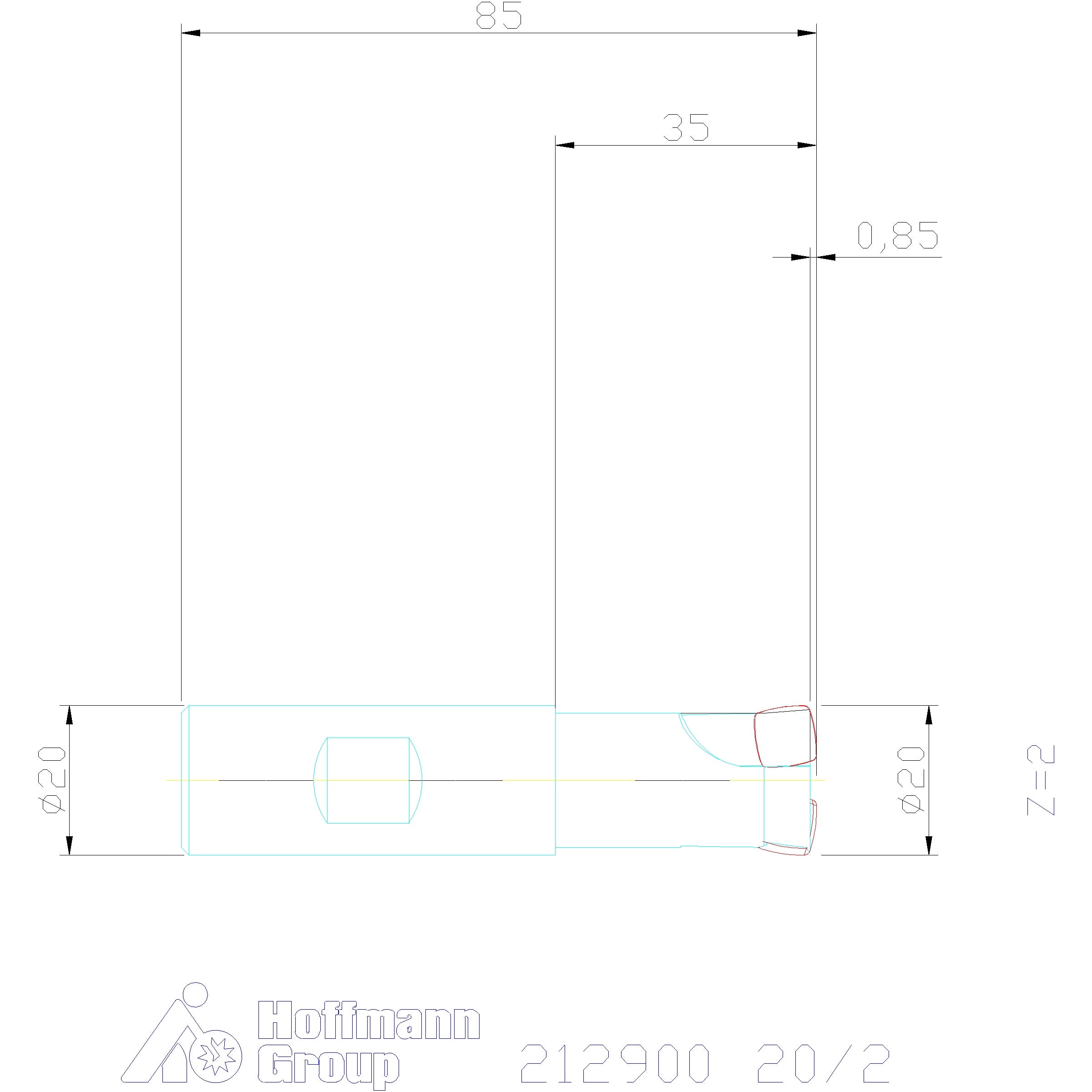

| Varren halkaisija ds h6 | 20 mm |
| Kokonaispituus ltot | 85 mm |
| Sopivat kääntöterät | XD..070308 |
| Suurin sahaussyvyys ap max | 0.85 mm |
| ⌀ d3 | 7 mm |
| Spiraalijyrsintä ⌀ dmax | 38 mm |
| Spiraalijyrsintä ⌀ dmin | 27 mm |
| Ramppauskulma αmax | 2,86 astetta |
| Ramppauspituus l αmax:lle | 6 mm |
| Asetuskulma κ | 10 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0,7 |
| Suurin syöttö, vaihtoterälevy seks | 0.3 mm |
| Spiraalijyrsintä ap | 0.85 mm |
| Sarja | FeedKing |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 20 mm |
| Terien lukumäärä z | 2 |
| Ulkonemispituus l1 | 35 mm |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21290020/2 |
|---|---|
| EAN | 4045197302595 |
