Feedking-suurensyötön jyrsin reiällä 66/6 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Dynaamisesti vaikuttava leikkuugeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtoteräpesän ansiosta. Optimoitu geometria leikkausvoiman pienentämiseksi, mikä aiheuttaa pienemmän kuormituksen pääkaralle.
Etu
Erittäin taloudellinen poikkeuksellisen vakaiden, nelisärmäisten vaihtoterien ansiosta.
Huomautus
GARANT-momenttiruuvimeisseliä TQ nro 211750 koko 3,8 käytetään terän nro 674252 koko 15IP kanssa.
Rakenne
Dynaamisesti vaikuttava leikkuugeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtoteräpesän ansiosta. Optimoitu geometria pienentää leikkuuvoimaa, mikä aiheuttaa pienemmän kuormituksen pääkaralle.
Etuna
Erittäin taloudellinen poikkeuksellisen vakaiden, nelisärmäisten vaihtoterien ansiosta.

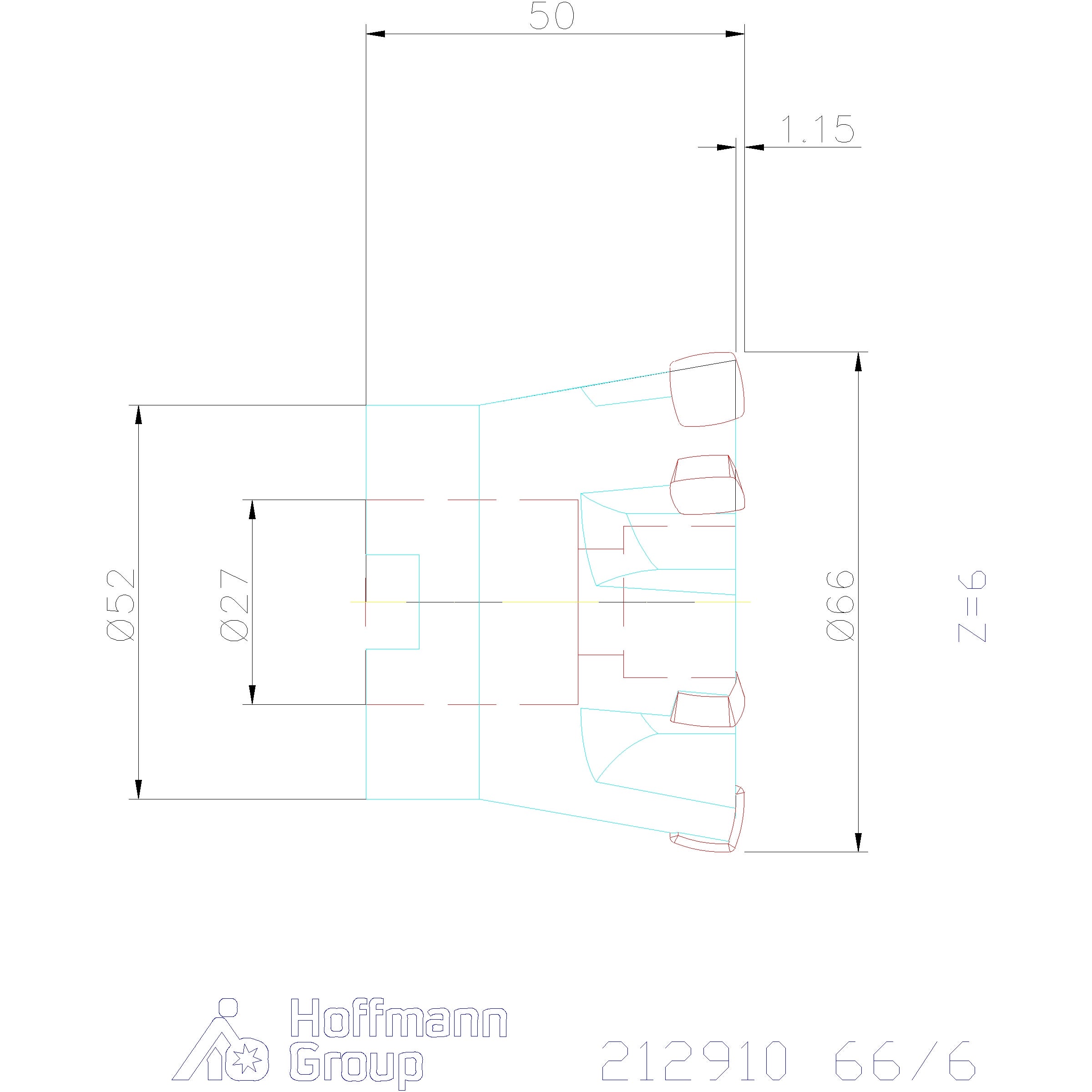

Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; Ramping; Ramping |
| Varren malli | reiällä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | reiällä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 50 mm |
| Sopivat kääntöterät | XD.. 09T308 |
| Suurin sahaussyvyys ap max | 1,15 mm |
| ⌀ d3 | 50 mm |
| Spiraalijyrsintä ⌀ dmax | 130 mm |
| Spiraalijyrsintä ⌀ dmin | 116 mm |
| Ramppauskulma αmax | 0,35 astetta |
| Ramppauspituus l αmax:lle | 49.5 mm |
| Asetuskulma κ | 9 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.3 mm |
| Spiraalijyrsintä ap | 1,15 mm |
| Sarja | FeedKing |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 66 mm |
| Terien lukumäärä z | 6 |
| Vapaa pituus | 50 mm |
| Kiinnitysreiän ⌀ | 27 mm |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21291066/6 |
|---|---|
| EAN | 4045197411754 |
