Feedking-suurensyötön jyrsin reiällä 40/6 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Dynaamisesti toimiva leikkuugeometria, joka mahdollistaa mahdollisimman suuret syöttöarvot. Erittäin hyvä tasapaino itseään stabiloivan vaihtoteräpesän ansiosta. Optimoitu geometria pienentää leikkuuvoimaa, mikä aiheuttaa pienemmän kuormituksen pääkaralle.
Etu
Erittäin taloudellinen erityisen vakaiden, nelisärmäisten vaihtoterien ansiosta.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 2,2 käytetään yhdessä terän nro 674252 koko 9IP kanssa.
Rakenne
Dynaamisesti vaikuttava leikkuugeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtoteräpesän ansiosta. Optimoitu geometria pienentää leikkuuvoimaa, mikä aiheuttaa pienemmän kuormituksen pääkaralle.
Etuna
Erittäin taloudellinen poikkeuksellisen vakaiden, nelisärmäisten vaihtoterien ansiosta.

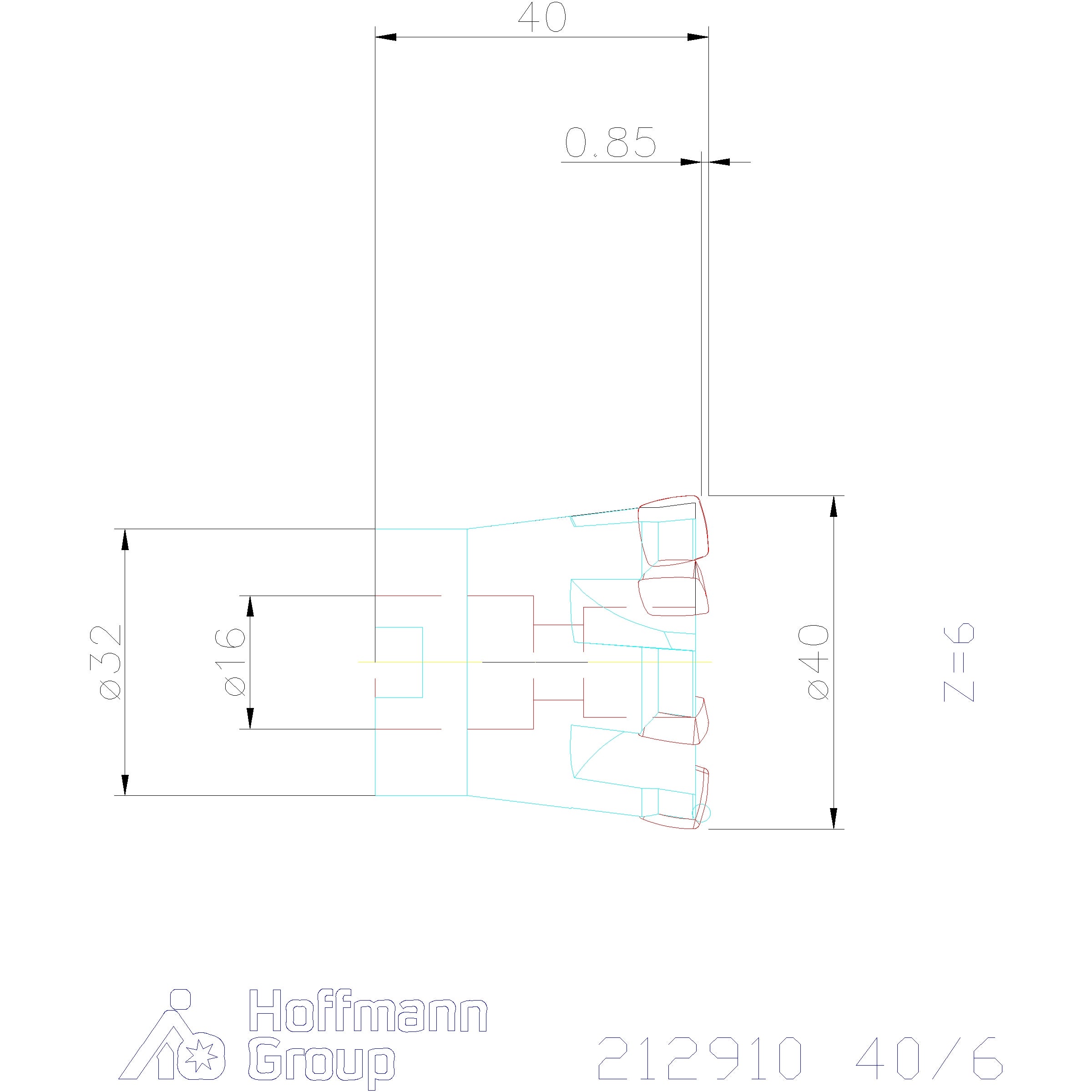

Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; Ramping; Ramping |
| Varren malli | reiällä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | reiällä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 40 mm |
| Ruuvipakkaus vaihtoterille | 219810 (9IP; 2,2 Nm) |
| Sopivat kääntöterät | XD..070308 |
| Suurin sahaussyvyys ap max | 0,85 mm |
| ⌀ d3 | 27 mm |
| Spiraalijyrsintä ⌀ dmax | 78 mm |
| Spiraalijyrsintä ⌀ dmin | 67 mm |
| Ramppauskulma αmax | 0.66 astetta |
| Ramppauspituus l αmax:lle | 26 mm |
| Asetuskulma κ | 10 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.3 mm |
| Spiraalijyrsintä ap | 0,85 mm |
| Sarja | FeedKing |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 40 mm |
| Terien lukumäärä z | 6 |
| Vapaa pituus | 40 mm |
| Kiinnitysreiän ⌀ | 16 mm |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21291040/6 |
|---|---|
| EAN | 4045197549785 |
