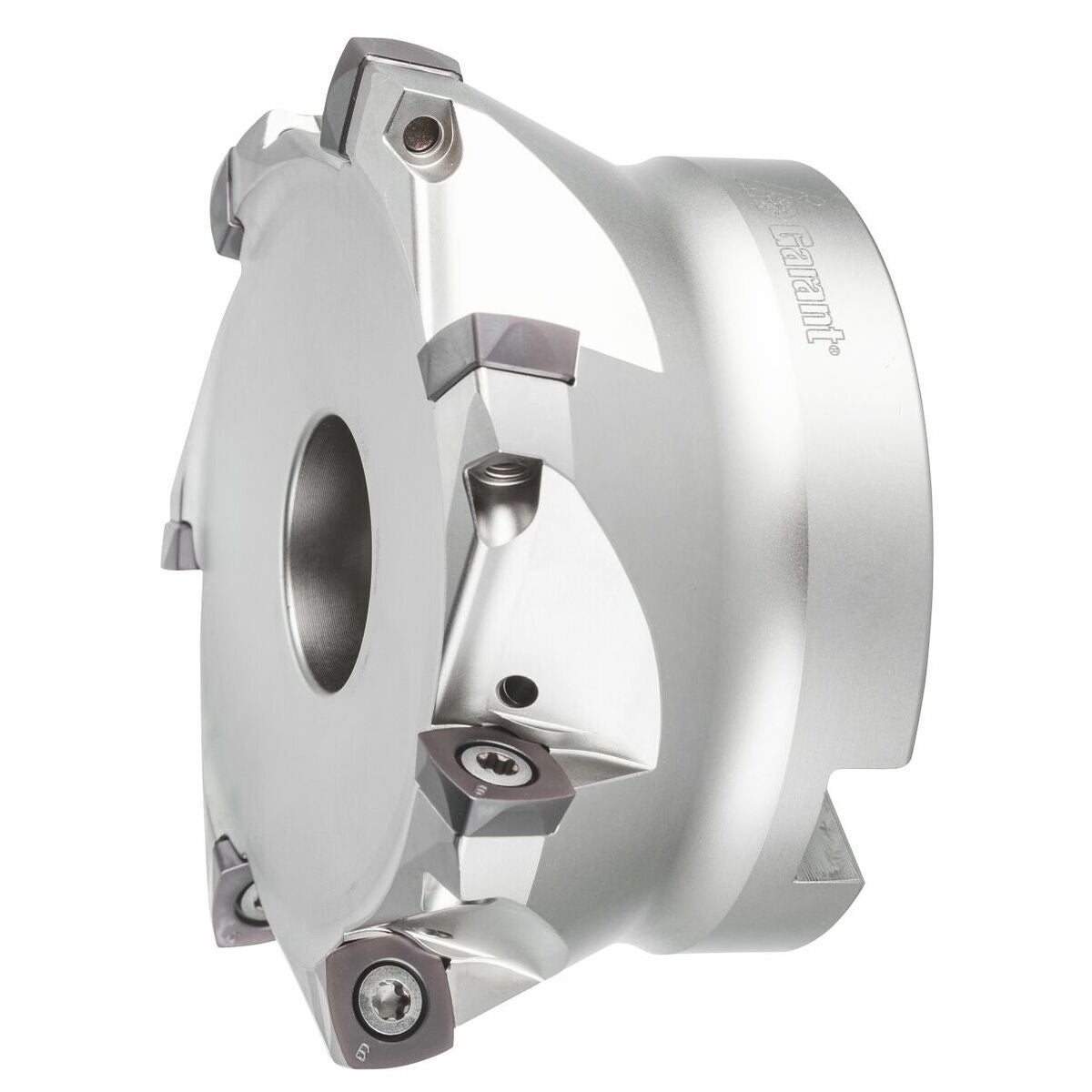

Feedking-suurensyötön jyrsin reiällä 100/7 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Dynaamisesti vaikuttava lastuamisgeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsestabiloituvan kääntöteräpesän ansiosta. Optimoitu geometria pienentää leikkausvoimaa, mikä aiheuttaa vähemmän kuormitusta pääkaraan.
Etusi
Erittäin taloudellinen erittäin vakaiden, nelisärmäisten kääntöterien ansiosta.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,7 käytetään yhdessä terän nro 674252 koko 20IP kanssa.
Rakenne
Dynaamisesti vaikuttava leikkuugeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtoteräpesän ansiosta. Optimoitu geometria pienentää leikkuuvoimaa, mikä aiheuttaa pienemmän kuormituksen pääkaralle.
Etuna
Erittäin taloudellinen poikkeuksellisen vakaiden, nelisärmäisten vaihtoterien ansiosta.

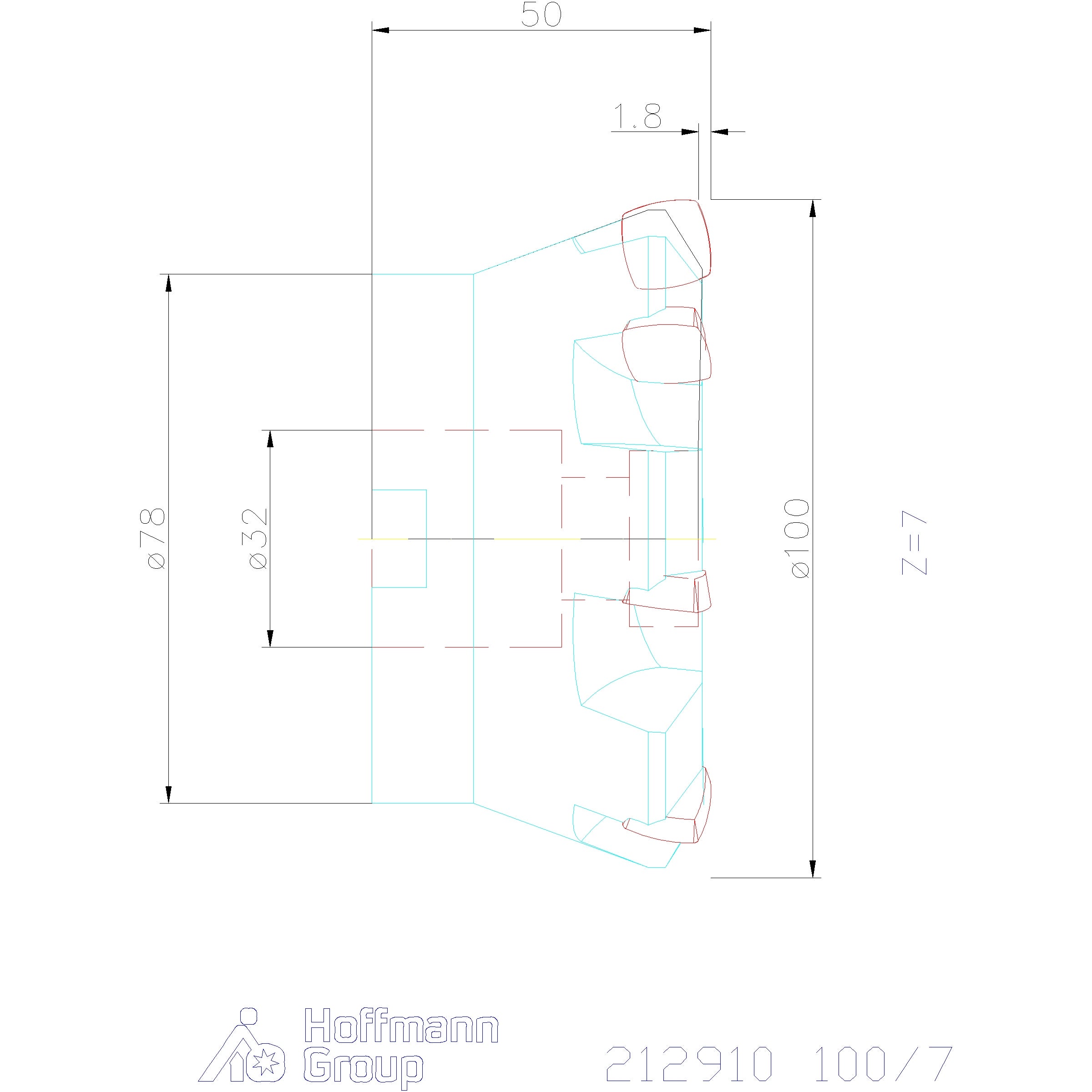

Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; Ramping; Ramping |
| Varren malli | reiällä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | reiällä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 50 mm |
| Ruuvipakkaus vaihtoterille | 219800 (20IP; 5,7 Nm) |
| Sopivat kääntöterät | XD.. 120408 |
| Suurin sahaussyvyys ap max | 1.8 mm |
| ⌀ d3 | 79 mm |
| Spiraalijyrsintä ⌀ dmax | 198 mm |
| Spiraalijyrsintä ⌀ dmin | 179 mm |
| Ramppauskulma αmax | 0.22 astetta |
| Ramppauspituus l αmax:lle | 78.5 mm |
| Asetuskulma κ | 12 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.3 mm |
| Spiraalijyrsintä ap | 1.85 mm |
| Sarja | FeedKing |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 100 mm |
| Terien lukumäärä z | 7 |
| Vapaa pituus | 50 mm |
| Kiinnitysreiän ⌀ | 32 mm |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G212910100/7 |
|---|---|
| EAN | 4045197514394 |
