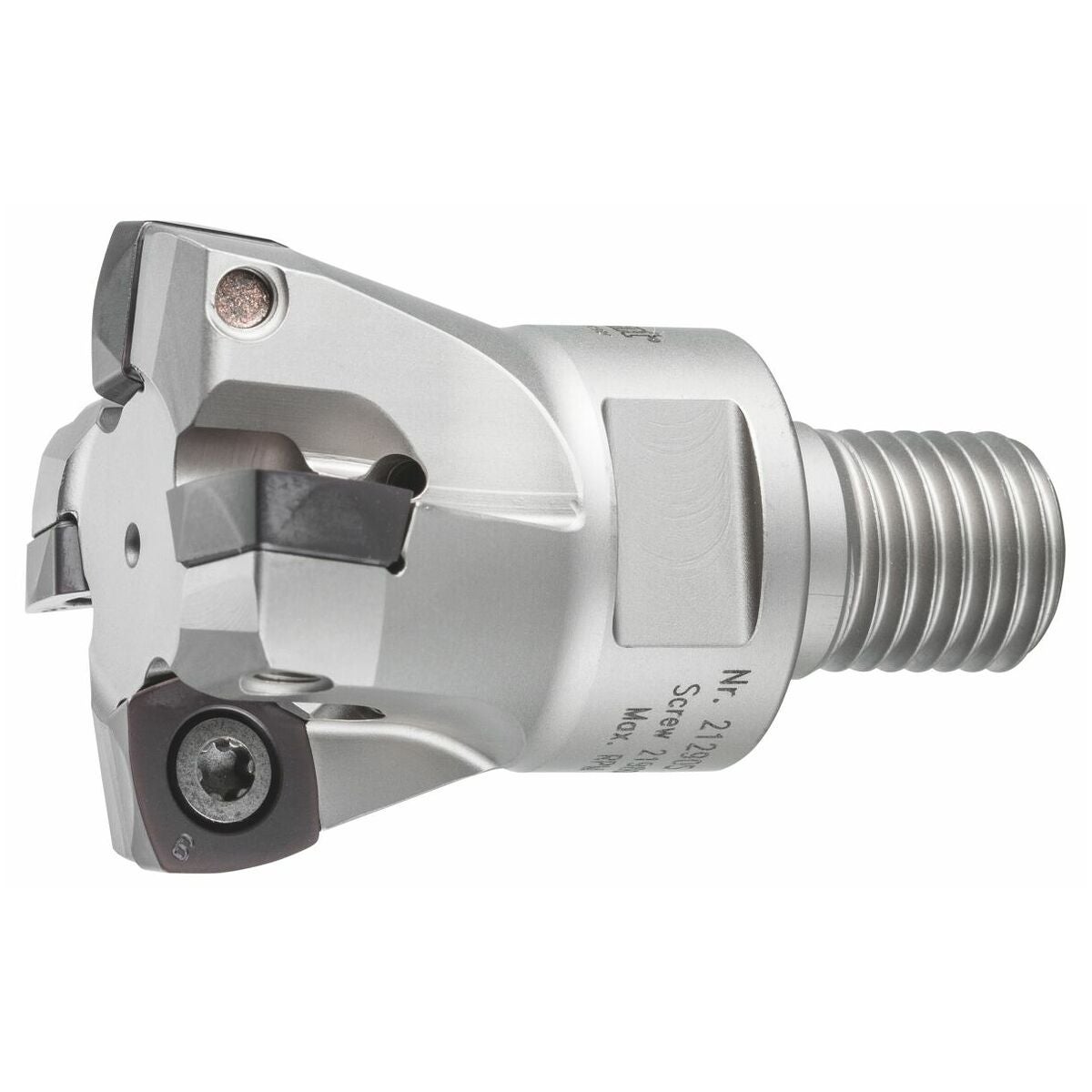

Feedking-suurensyötön jyrsin kierteellä 42/4 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G21290542/4
Varastotilanne: 14kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne
Dynaamisesti vaikuttava terägeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itseään stabiloivan vaihtopalapesän ansiosta. Optimoitu geometria pienentää leikkausvoimaa, mikä aiheuttaa pienemmän kuormituksen pääkaralle.

Etu
Erittäin taloudellinen poikkeuksellisen vakaiden, nelisärmäisten vaihtopalojen ansiosta.

Huomautus
Kun käytät jatkokappaleita, työskentele aina sisäisellä jäähdytyksellä.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,7 käytetään terän nro 674252 koko 20IP kanssa.

Rakenne
Dynaamisesti vaikuttava terägeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtoterätaskun ansiosta. Optimoitu geometria vähentää lastuamisvoimaa, mikä kuormittaa pääkaraa vähemmän.

Etu
Erittäin taloudellinen erittäin vakaiden, nelisärmäisten vaihtoterien ansiosta.

Huomautus
Jatkeita käytettäessä työskentele aina sisäisellä jäähdytyksellä.

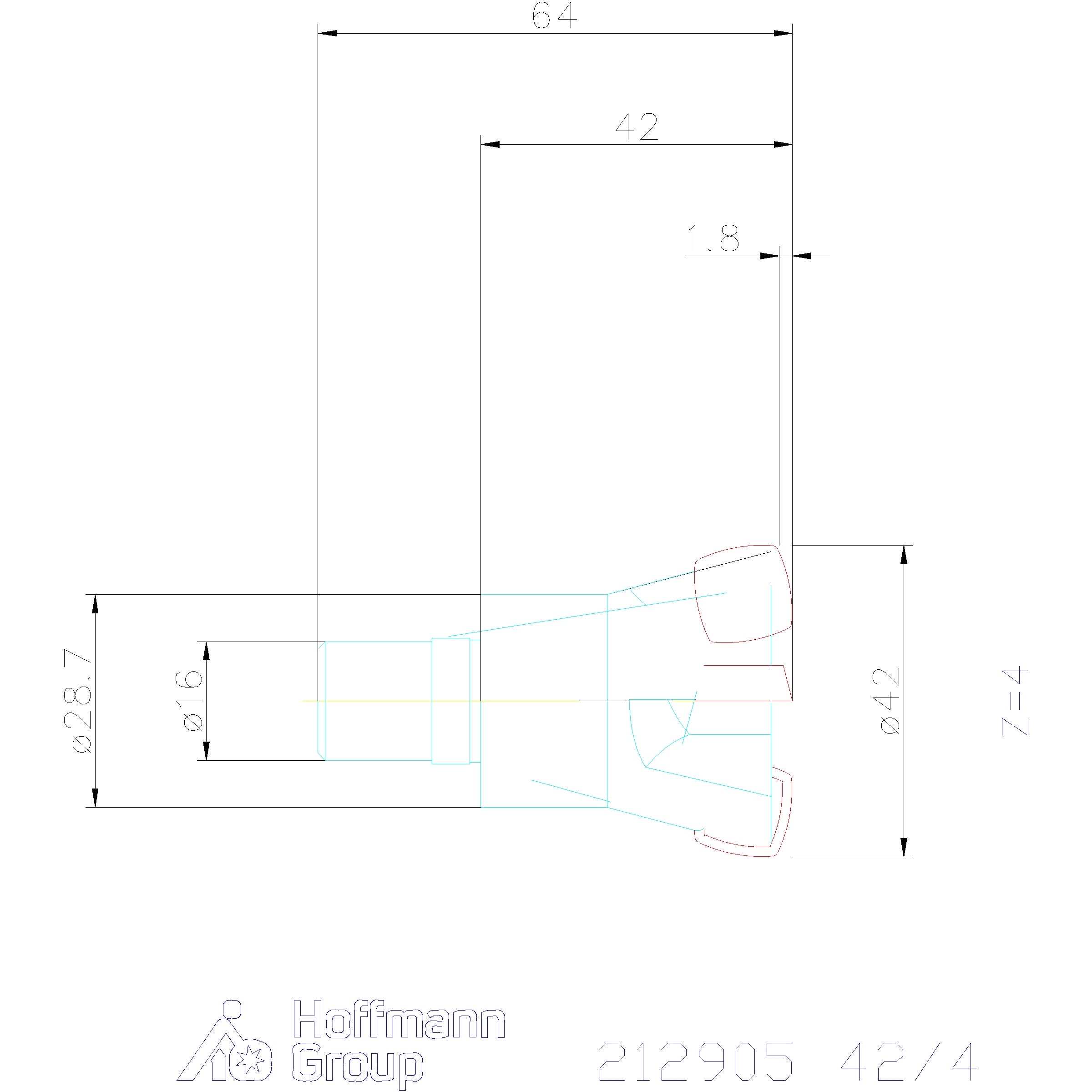

Tekniset tiedot

Hammastusjako	Epäsäännöllinen
Jyrsinkäyttö	Ympyräjyrsintä; Ramping; Ramping
Varren malli	kierteellä
Työkalunvaihto	PowerCard
Tuotetyyppi	Kopiointijyrsin
Usp1	kierteellä
Työstöstrategia	HPC
Sisäinen jäähdytys	kyllä
Kokonaispituus l_tot	42 mm
Sopivat kääntöterät	XD.. 120408
Suurin sahaussyvyys a_{p max}	1,8 mm
⌀ d₃	21 mm
Spiraalijyrsintä ⌀ d_max	82 mm
Spiraalijyrsintä ⌀ d_min	63 mm
Ramppauskulma α_max	0.84 astetta
Ramppauspituus l α_max:lle	20.5 mm
Asetuskulma κ	12 astetta
Aksiaalinen lastuamis-/vapautuskulmatyökalu	5 astetta
Fz-heliksi	0.7
Suurin syöttö, vaihtoterälevy seks	0.3 mm
Spiraalijyrsintä a_p	1.85 mm
Sarja	FeedKing
Sisäinen jäähdytys	kyllä
Halkaisija ⌀	42 mm
Terien lukumäärä z	4
Kiinnityskierre m	M16
⌀ d₂	28.7 mm
⌀ d₁ h6	17 mm
Vapaa pituus	42 mm
Työstöstrategia	HPC
