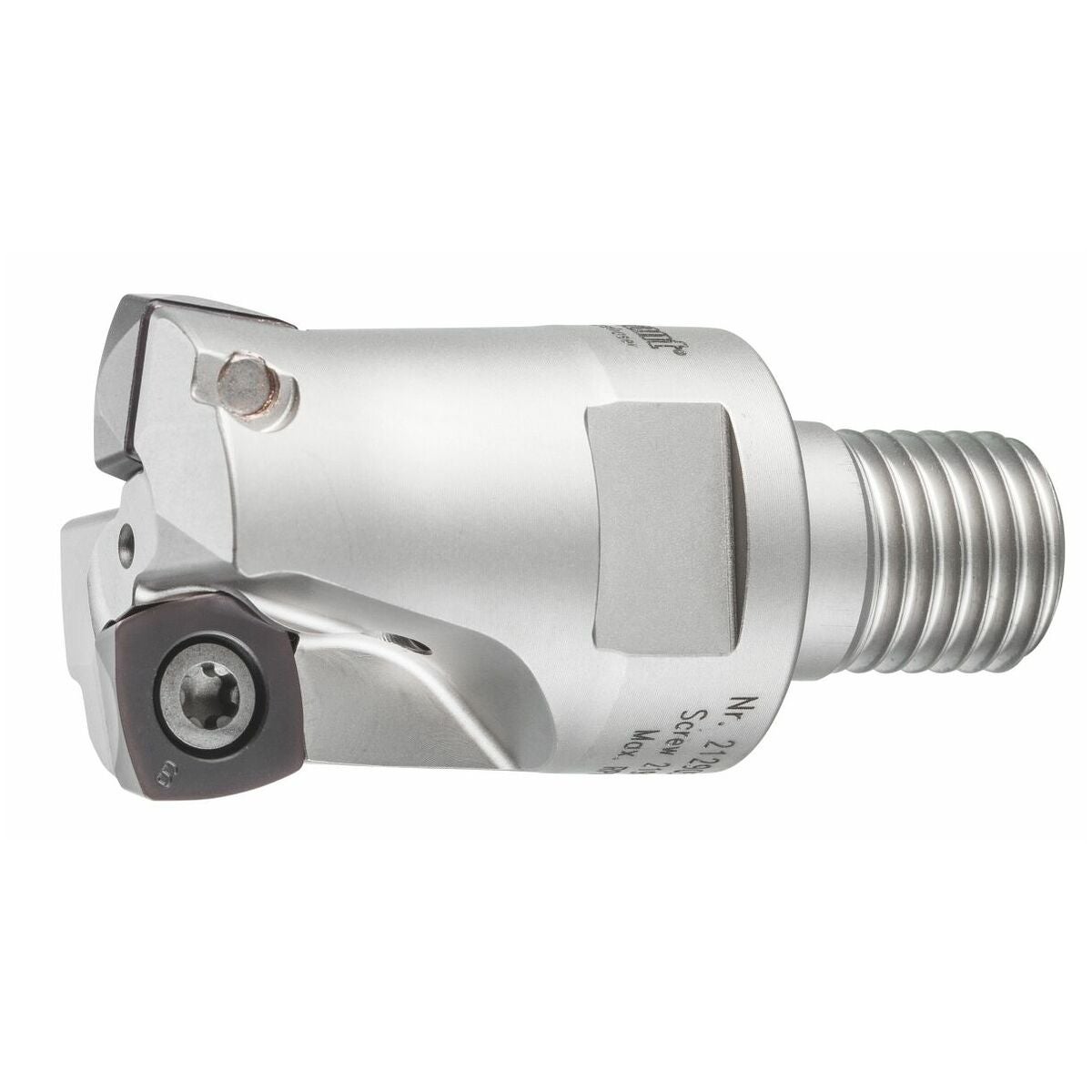

Feedking-suurensyötön jyrsin kierteellä 32/2 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G21290532/2
Varastotilanne: 5kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne
Dynaamisesti toimiva lastuamisgeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itseään stabiloivan teräpalan pesän ansiosta. Optimoitu geometria pienentää leikkuuvoimaa, mikä vähentää pääkaran kuormitusta.

Etu
Erittäin taloudellinen erityisen vakaiden, neliteräisten teräpalojen ansiosta.

Huomautus
Jatkopaloja käytettäessä työskentele aina sisäisellä jäähdytyksellä.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,7 käytetään terän nro 674252 koko 20IP kanssa.

Rakenne
Dynaamisesti toimiva leikkuugeometria, joka mahdollistaa suurimmat mahdolliset syöttöarvot. Erittäin hyvä tasapaino itsevakauttavan vaihtopalataskun ansiosta.
Optimoitu geometria pienentää leikkuuvoimaa, jolloin pääkaran kuormitus vähenee.

Etu
Erittäin taloudellinen poikkeuksellisen vakaiden, nelisärmäisten vaihtopalojen ansiosta.

Huomautus
Jatkopalaa käytettäessä työskentele aina sisäisellä jäähdytyksellä.

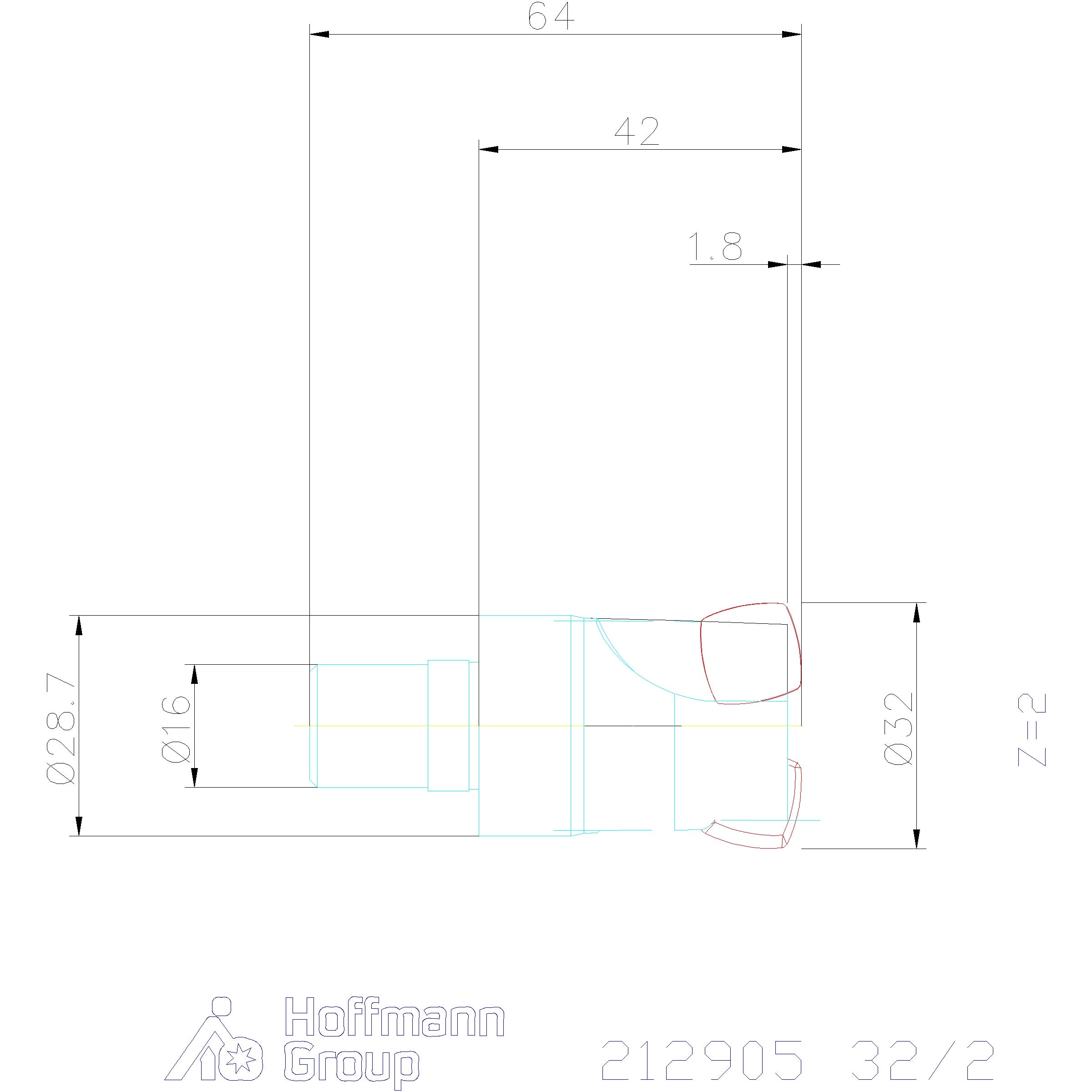

Tekniset tiedot

Hammastusjako	Epäsäännöllinen
Jyrsinkäyttö	Ympyräjyrsintä; Ramping; Ramping
Varren malli	kierteellä
Työkalunvaihto	PowerCard
Tuotetyyppi	Kopiointijyrsin
Usp1	kierteellä
Työstöstrategia	HPC
Sisäinen jäähdytys	kyllä
Kokonaispituus l_tot	42 mm

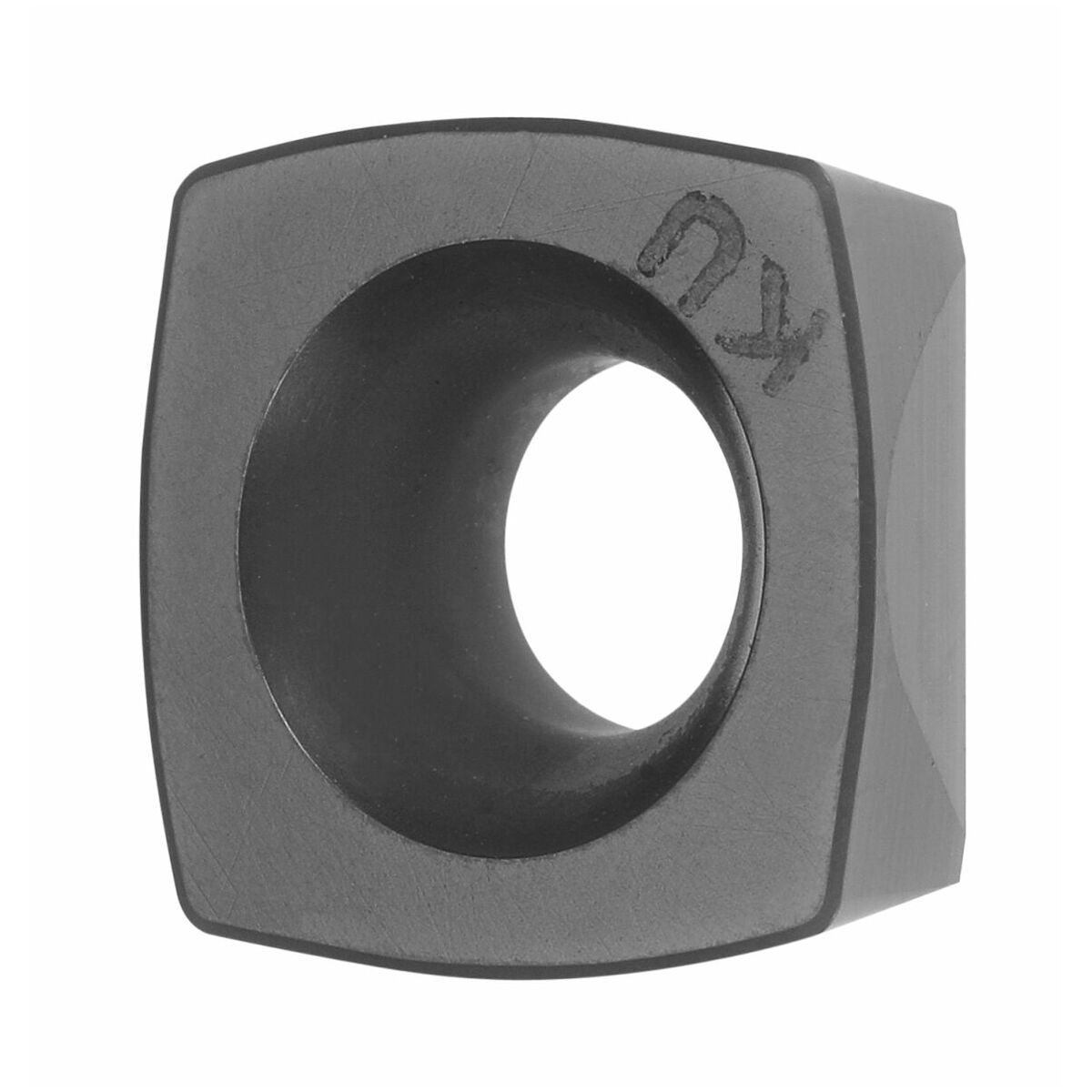

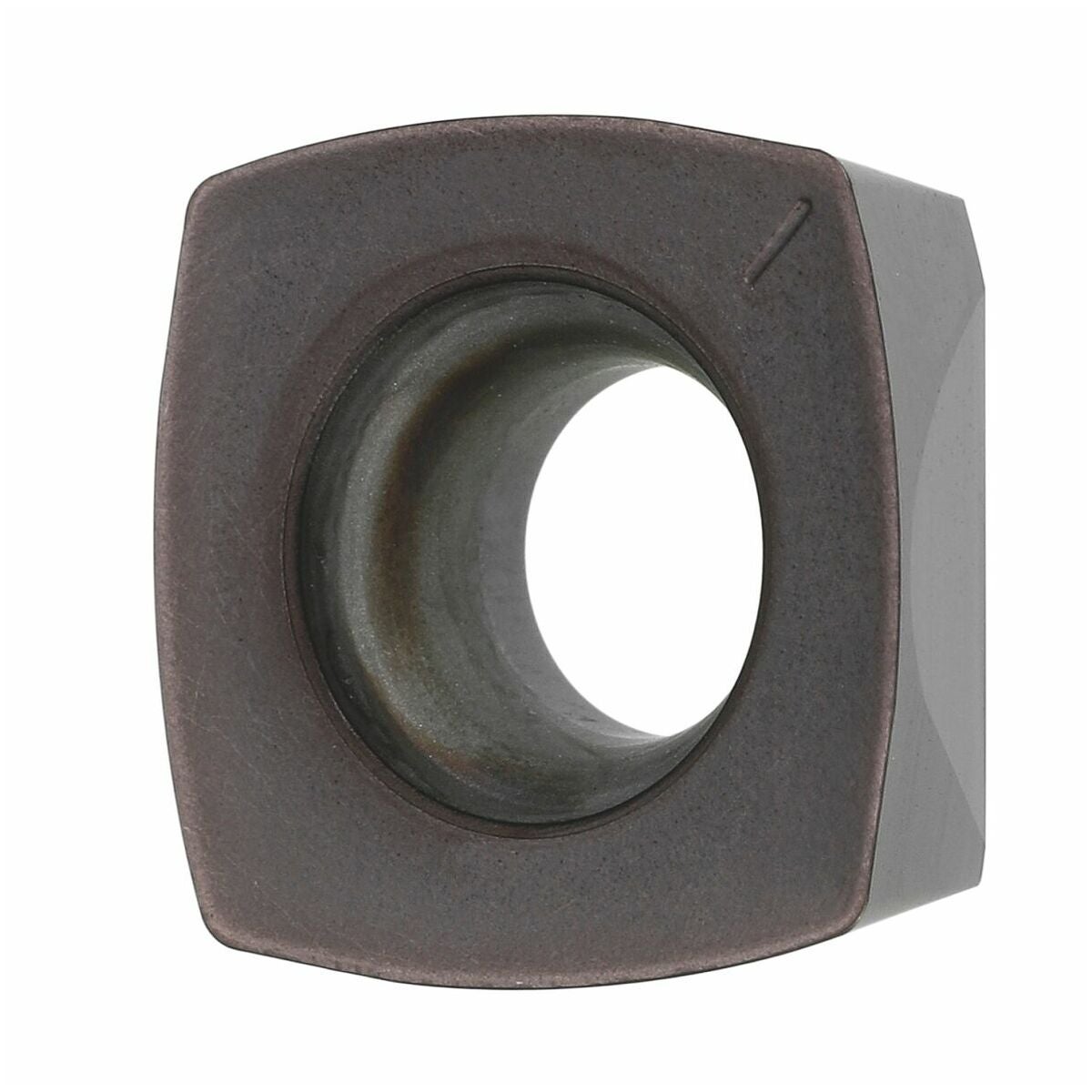

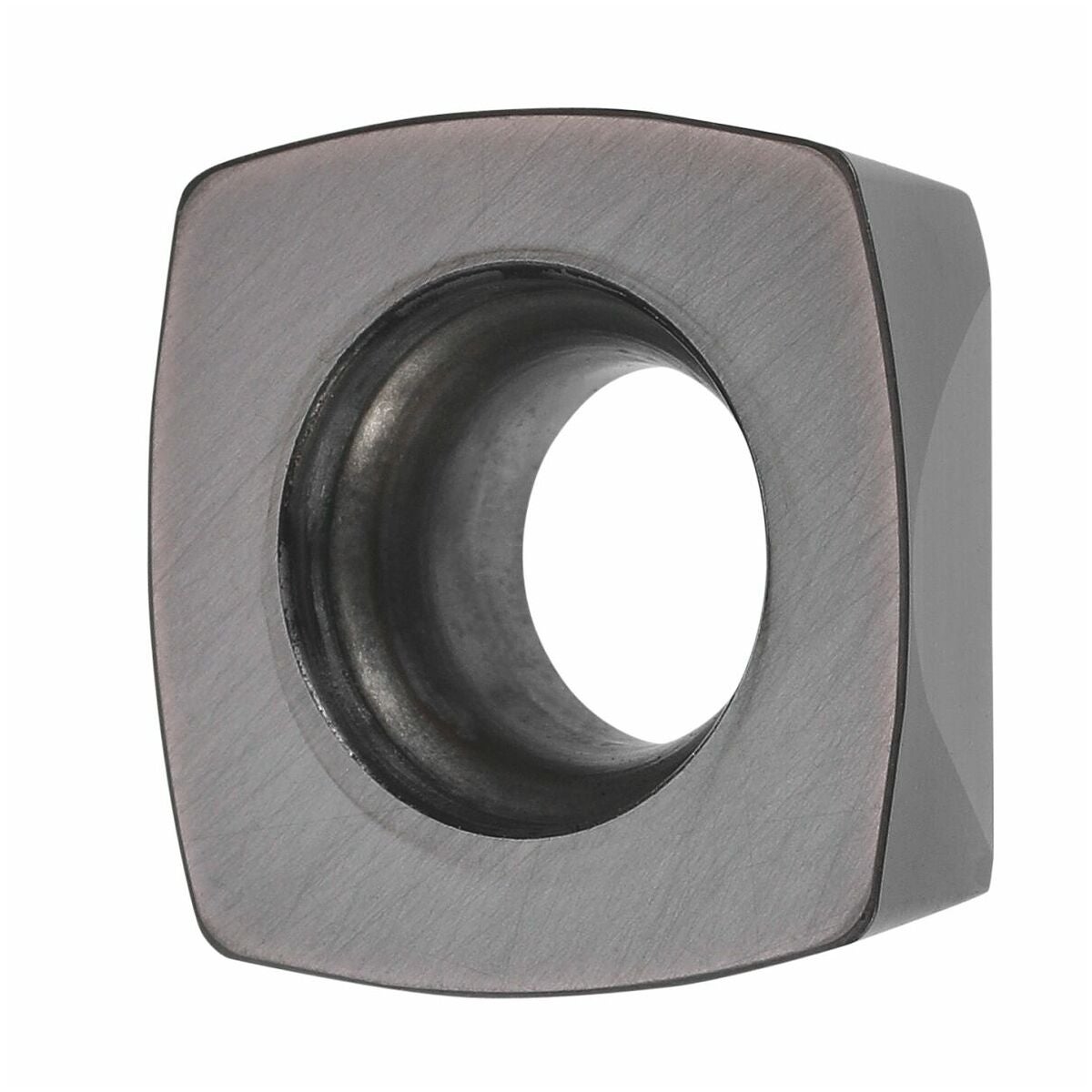

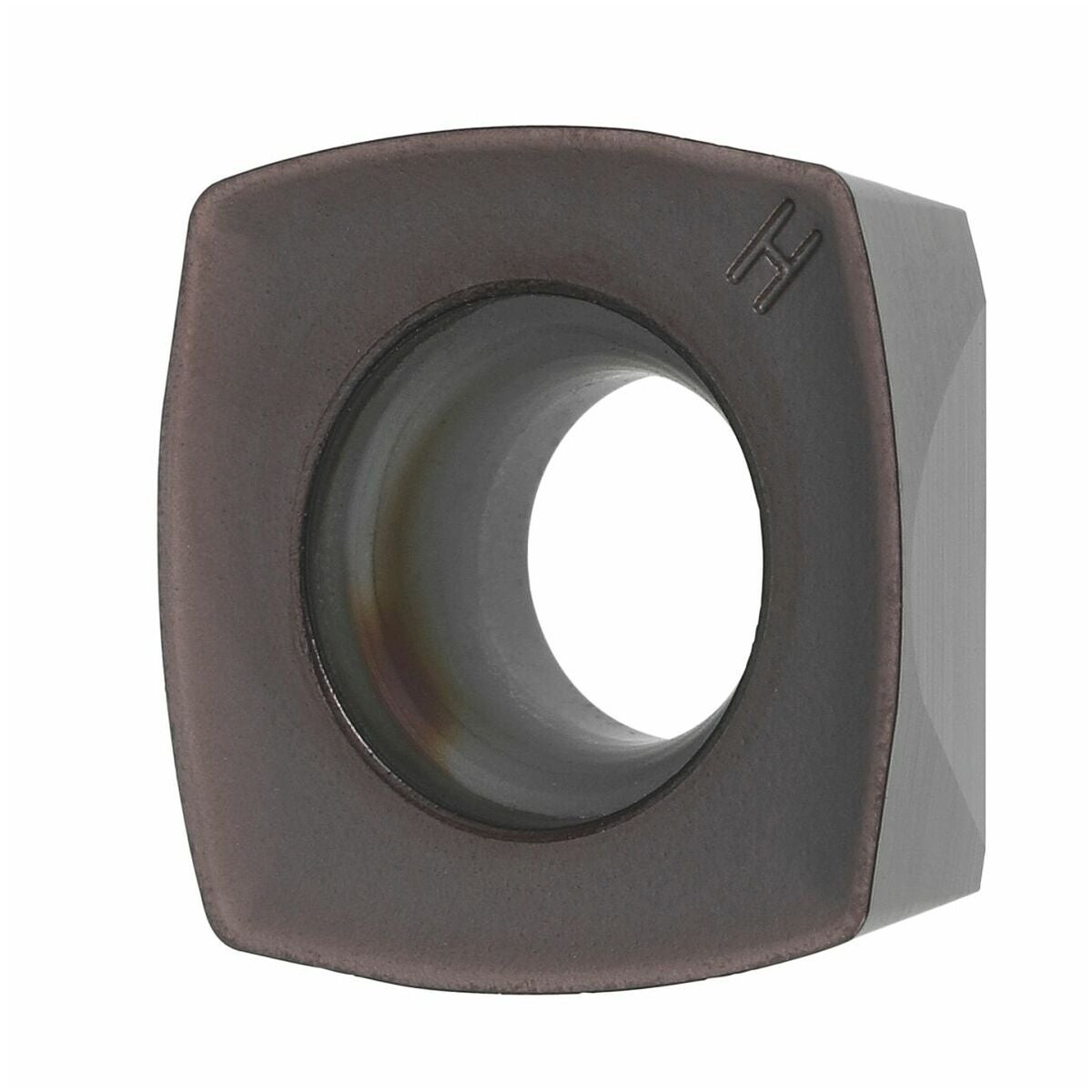

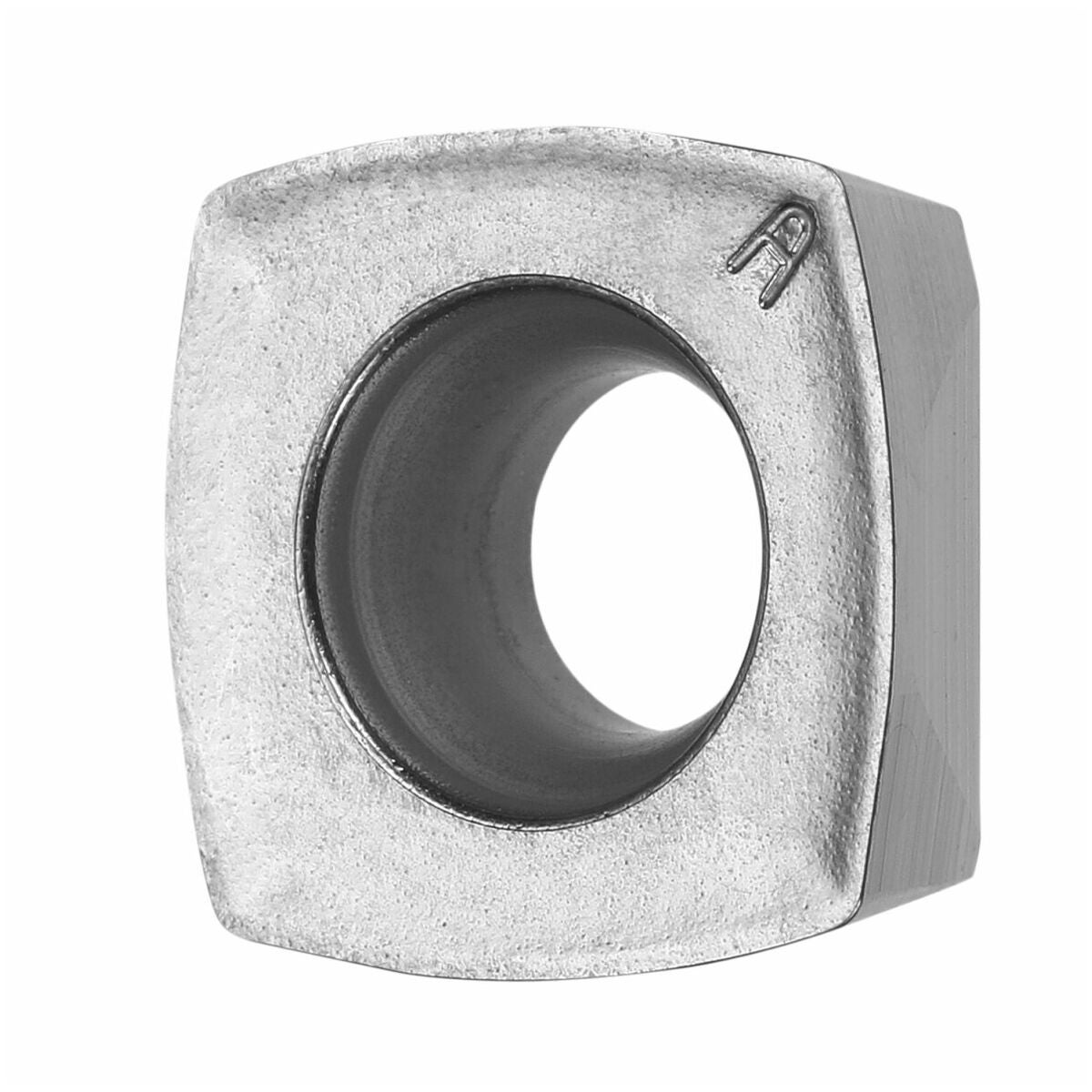

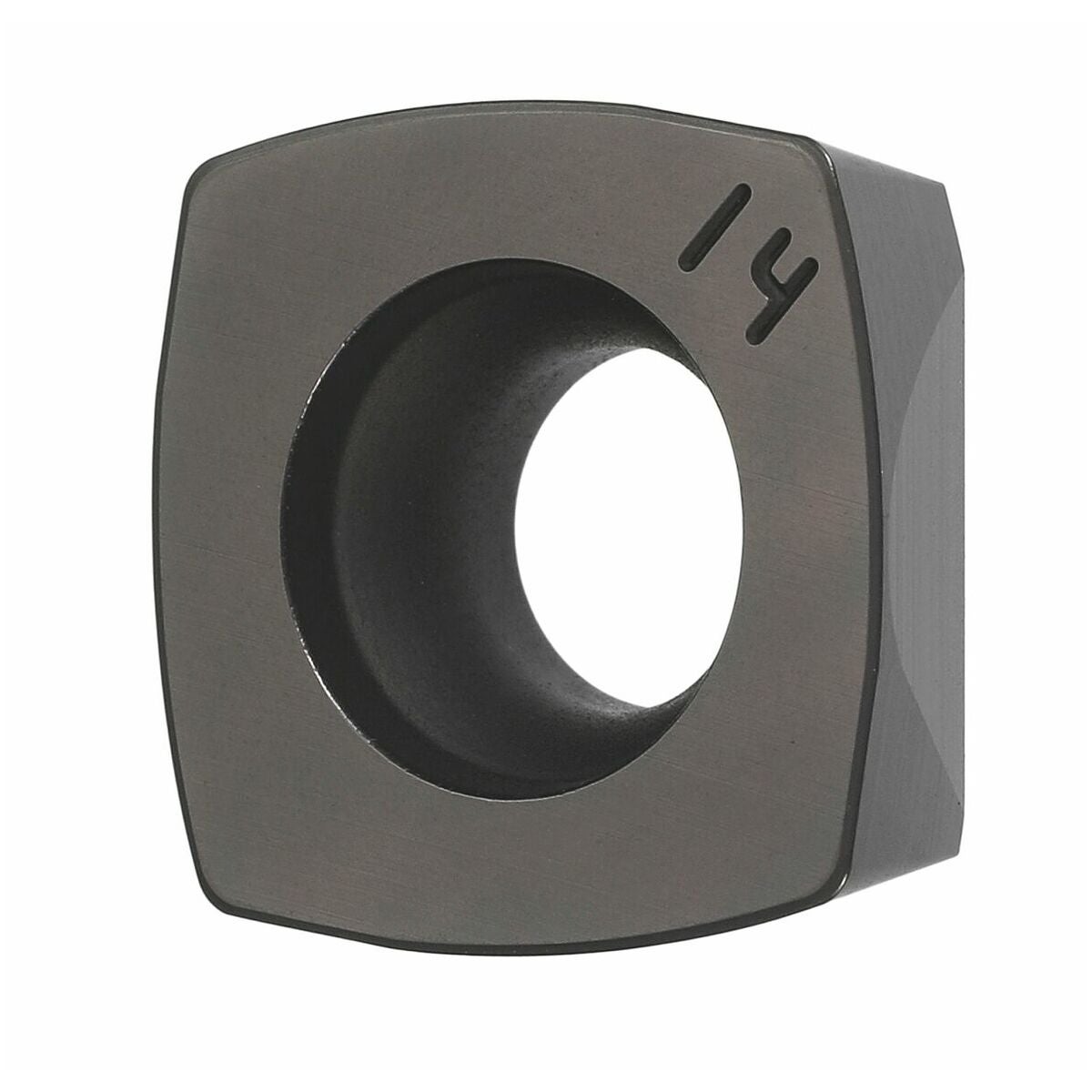

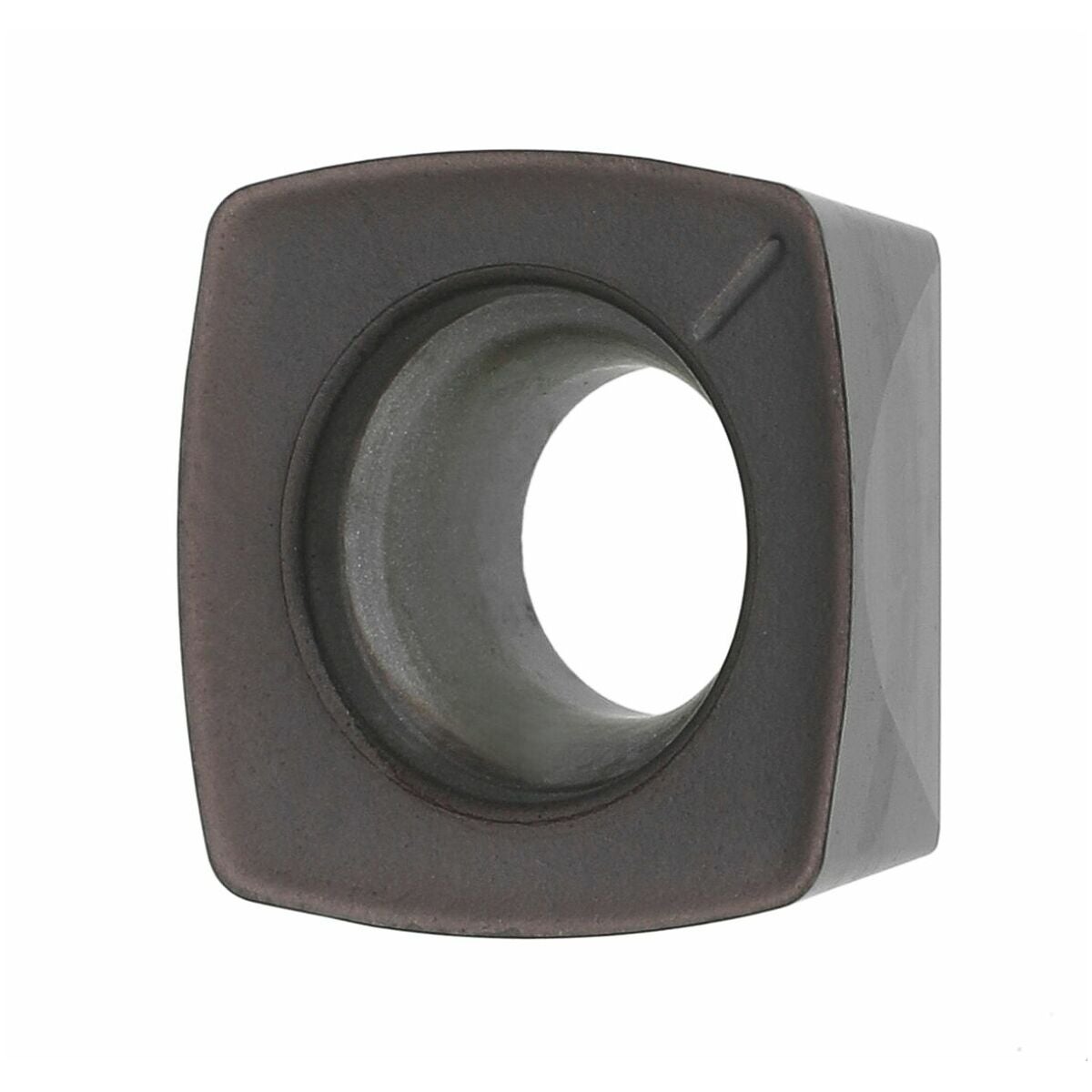

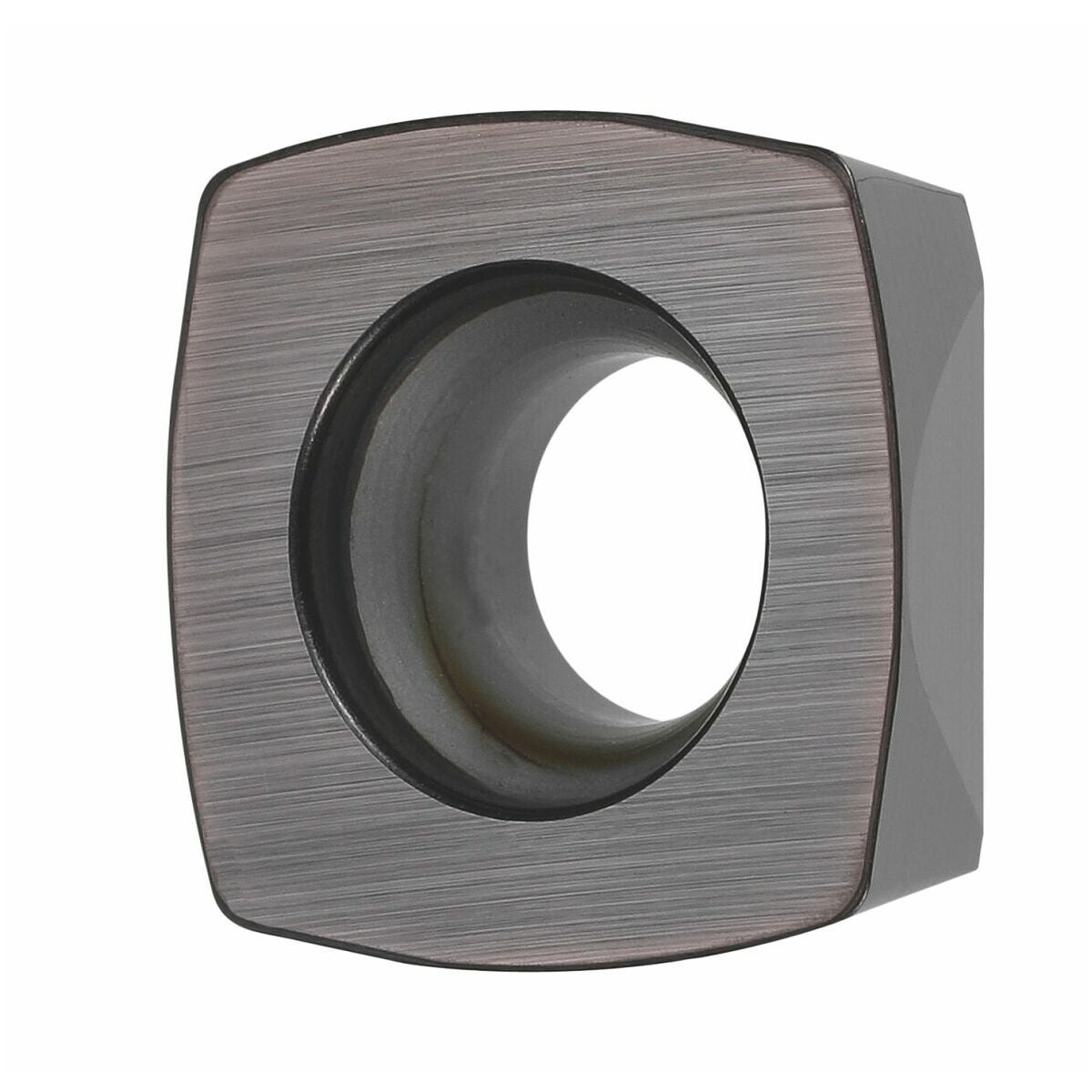

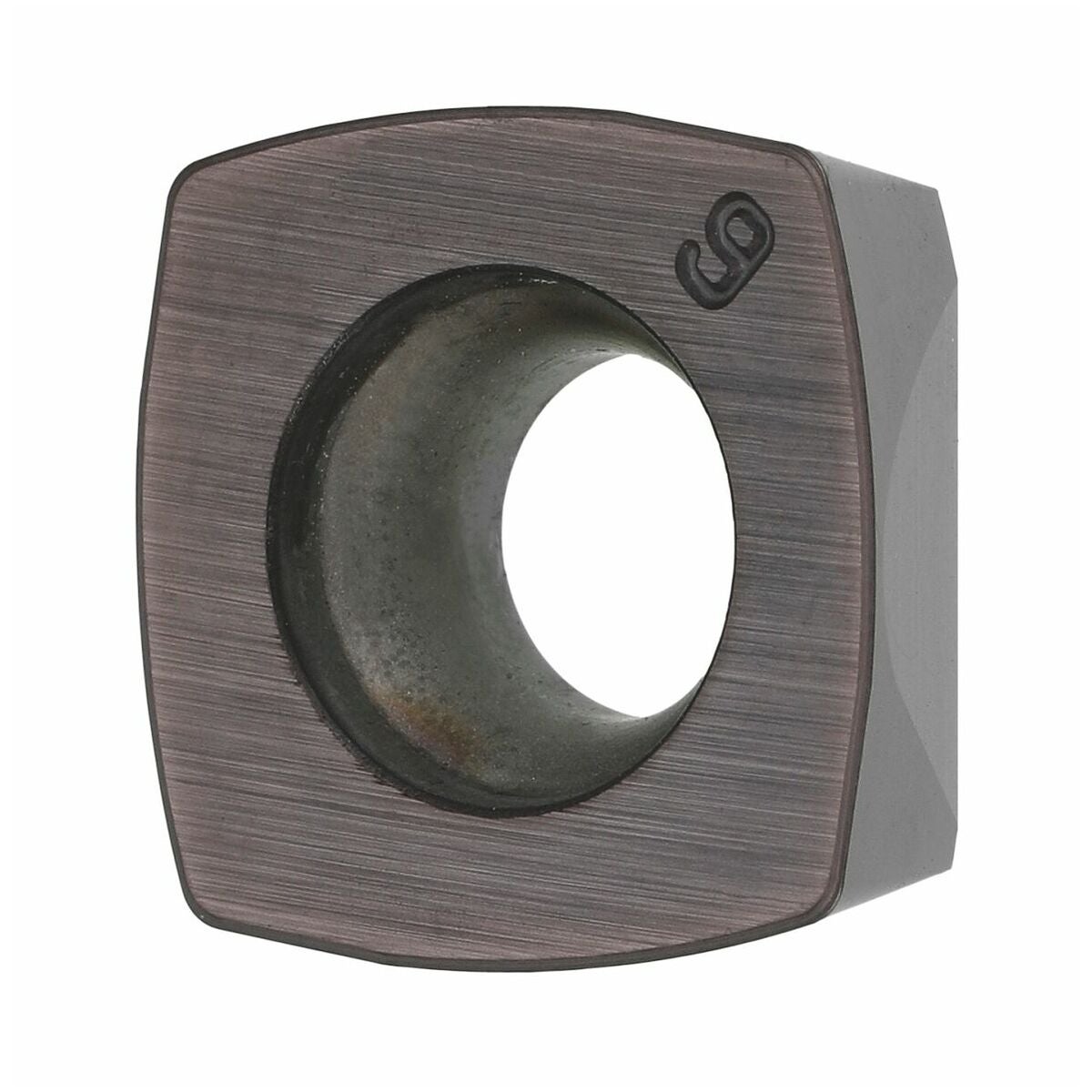

Sopivat kääntöterät	XD.. 120408
Suurin sahaussyvyys a_{p max}	1.8 mm
⌀ d₃	11 mm
Spiraalijyrsintä ⌀ d_max	62 mm
Spiraalijyrsintä ⌀ d_min	43 mm
Ramppauskulma α_max	1.64°
Ramppauspituus l α_max:lle	10.5 mm
Asetuskulma κ	12°
Aksiaalinen lastuamis-/vapautuskulmatyökalu	5°
Fz-heliksi	0.7
Suurin syöttö, vaihtoterälevy seks	0.3 mm
Spiraalijyrsintä a_p	1.85 mm
Sarja	FeedKing
Sisäinen jäähdytys	kyllä
Halkaisija ⌀	32 mm
Terien lukumäärä z	2
Kiinnityskierre m	M16
⌀ d₂	28.7 mm
⌀ d₁ h6	17 mm
Vapaa pituus	42 mm
Työstöstrategia	HPC
