Uusi tuote
Iscar

TDCR 1505PDFR-P ALU

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Iscar
Tuotenumero
G226556ALU
Varastotilanne
195kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Malli

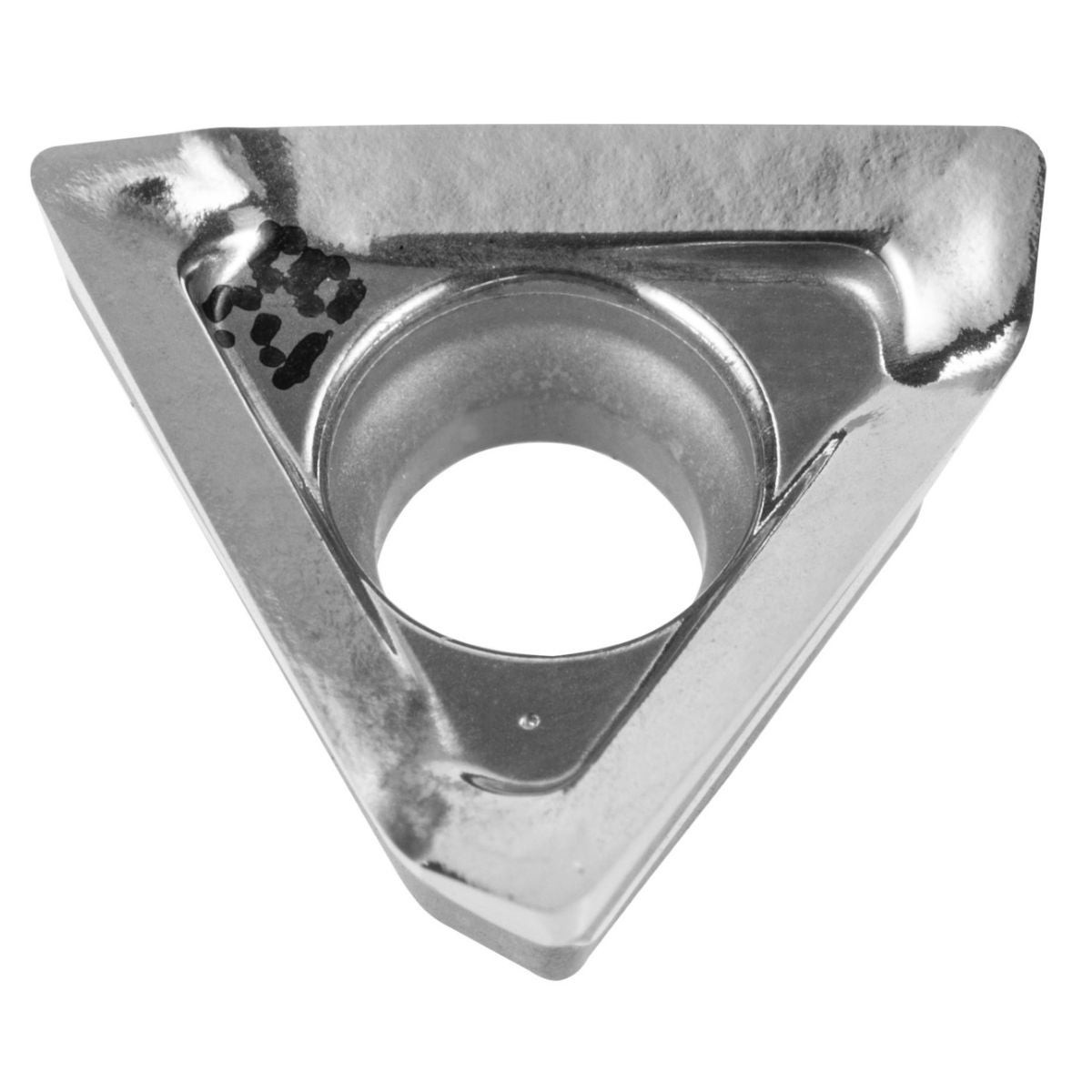

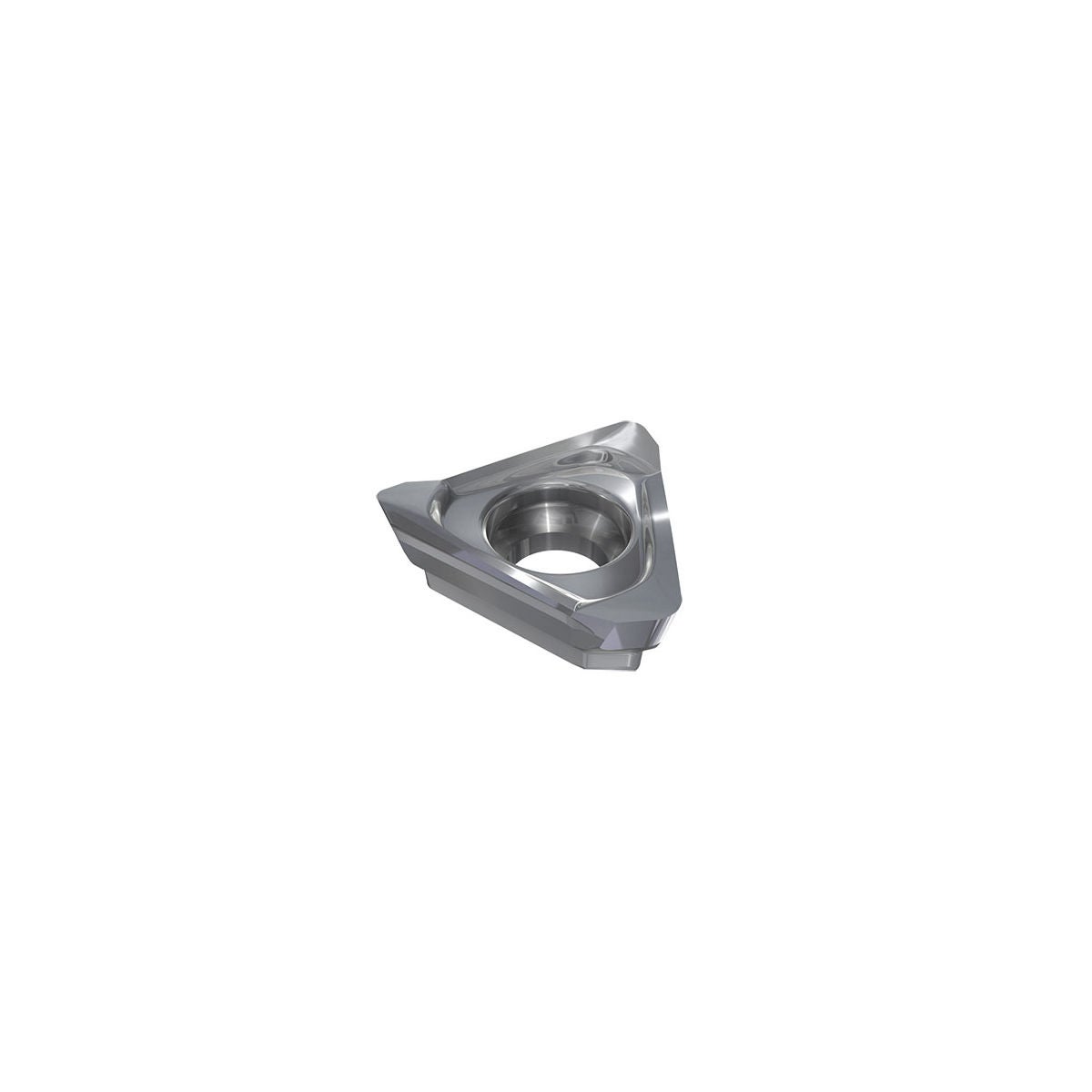

Trigon-kääntöterä, jossa 3 kierteistä leikkuureunaa. Aksiaalinen ja radiaalinen positiivinen leikkuureunan muotoilu. Tehokkaaseen ja tarkkaan 90° olakkeiden työstöön.

Ohje
Ohjelastuamisarvot arvoille ae = 0,3...1 × D / ap max = 13,0 mm.
Tilauksen vähimmäiskoko vastaa pakkausyksikköä (VPE) tai sen kerrannaisia.

Käyttötiedot

N
640
N
560
N
320

Tekniset tiedot

Tuotetyyppi Kääntöterä jyrsintään
Leikkausmateriaali KM
Usp1 TDCR 1505PDFR-P
Usp2 IC28
Laatu/tyyppi IC28
Pinnoite pinnoittamaton
Lastuamissyvyys ap min 0.01 mm
Kulmasäde 0.8 mm
Vaihtojen/leikkausten määrä 3
Leikkuupaksuus e 5.56 mm
Teräpalojen vapautuskulma 7 astetta
Tyyppi ALUM.
Jyrsintäsyvyys ap max. 13 mm
Korjauskerroin fz 1
Suurin sahaussyvyys ap max jyrsimällä 13 mm
ISO-koodi vaihtoteräpalalle TDCR 1505PDFR-P; TDCR 1505PDFR-P; TDCR 1505PDFR-P
ISO-koodi vaihtoteräpalalle TDCR 1505PDFR-P
Sarja HELI3MILL; HELI3MILL; HELI3MILL
Syöttö fz 0.5 mm
Suurin syöttö, vaihtoterälevy seks 13 mm
Geometria PDR
Valmistajan merkintä HM390 TDCR 1505PDFR-P IC28

Media

ToolScout https://toolscout.com/processdata?articlenumber=226556&articlesize=Alu&lng=fi

Tuotetiedot

Tuotenumero G226556ALU
EAN 7291075312768
Lisää ostoskoriin
