Vaihtopalat jyrsintään

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: 215113
Varastotilanne: Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne

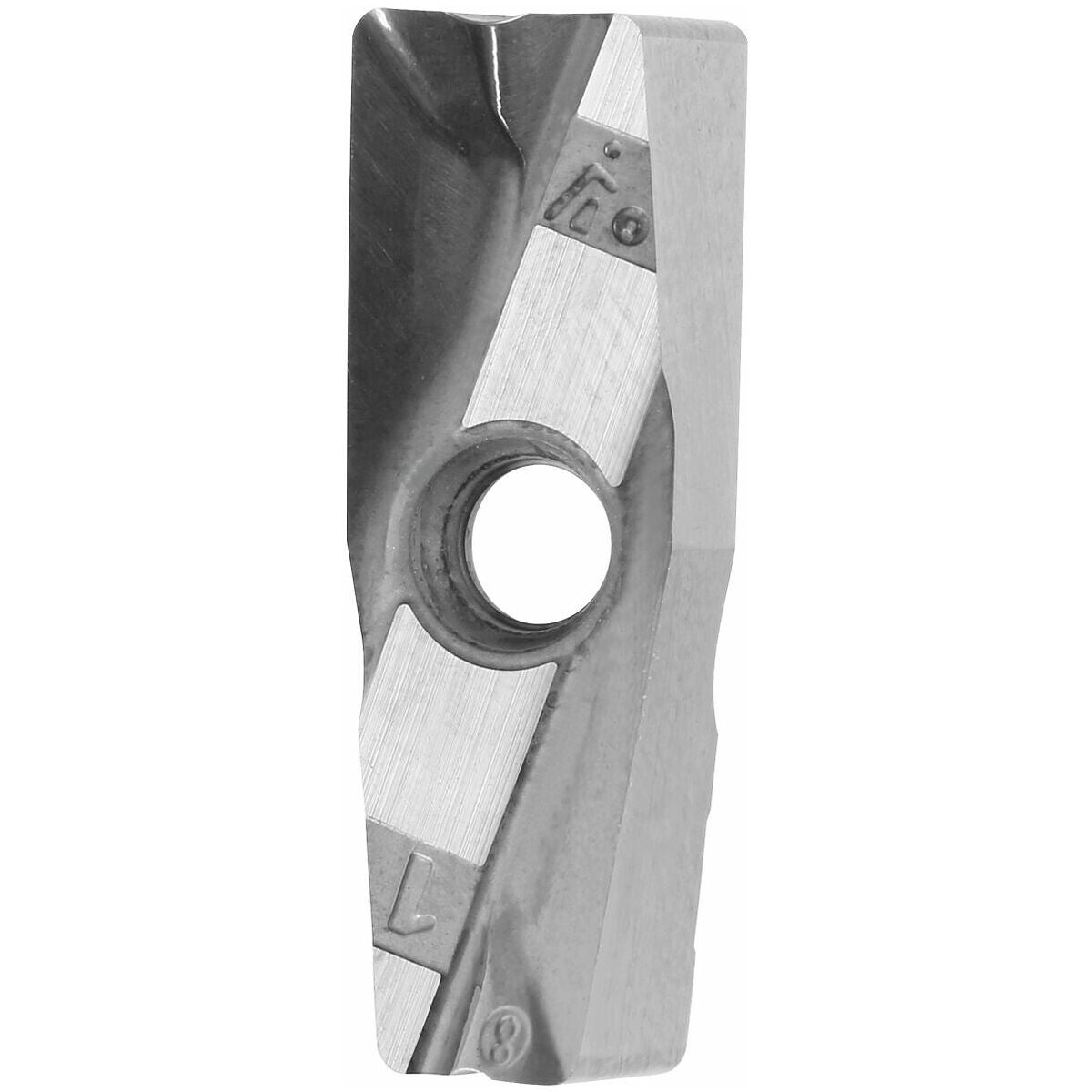

Erittäin vakaa ja kaksipuolinen vaihtopala, jossa 4 leikkuusärmää. Täysin tasainen tuki hiottujen tukipintojen ansiosta. Vaihtopalan ainutlaatuinen geometria varmistaa, ettei leikkuusärmä heikkene reiän vuoksi.

Leikkuuarvot
a_{p max} = 12 mm.
a_p = 10 mm (suositus).

Huomautus
Valssijyrsintä: ohjearvot käyttöön a_e = 0,3×D / a_p = 10 mm.

Huomio
Ei sovellu täysurajyrsintään.

Käyttötiedot

Tekniset tiedot

Tuotetyyppi	Vaihtopalat jyrsintään
Leikkausmateriaali	VHM
Usp1	AN.U 120608
ISO-koodi vaihtoteräpalalle	AN.U 120608
Syöttö f_z per hammas	0,15 mm; 0,15 mm; 0,15 mm
Kulmasäde	0.8 mm
Leikkuupaksuus e	6.1 mm
Teräpalojen vapautuskulma	0 astetta
Tyyppi	ALU
Jyrsintäsyvyys a_{p max.}	10 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	12 mm
Syöttö f_z per hammas	0,2 mm; 0,2 mm; 0,2 mm
ISO-koodi vaihtoteräpalalle	AN.U 120608
Musta	HU9815
Musta	HU9815
Toleranssi	G

Media

ToolScout	https://toolscout.com/processdata?articlenumber=215113&lng=fi

Tuotetiedot

Tuotenumero	215113
EAN	4045197703132
