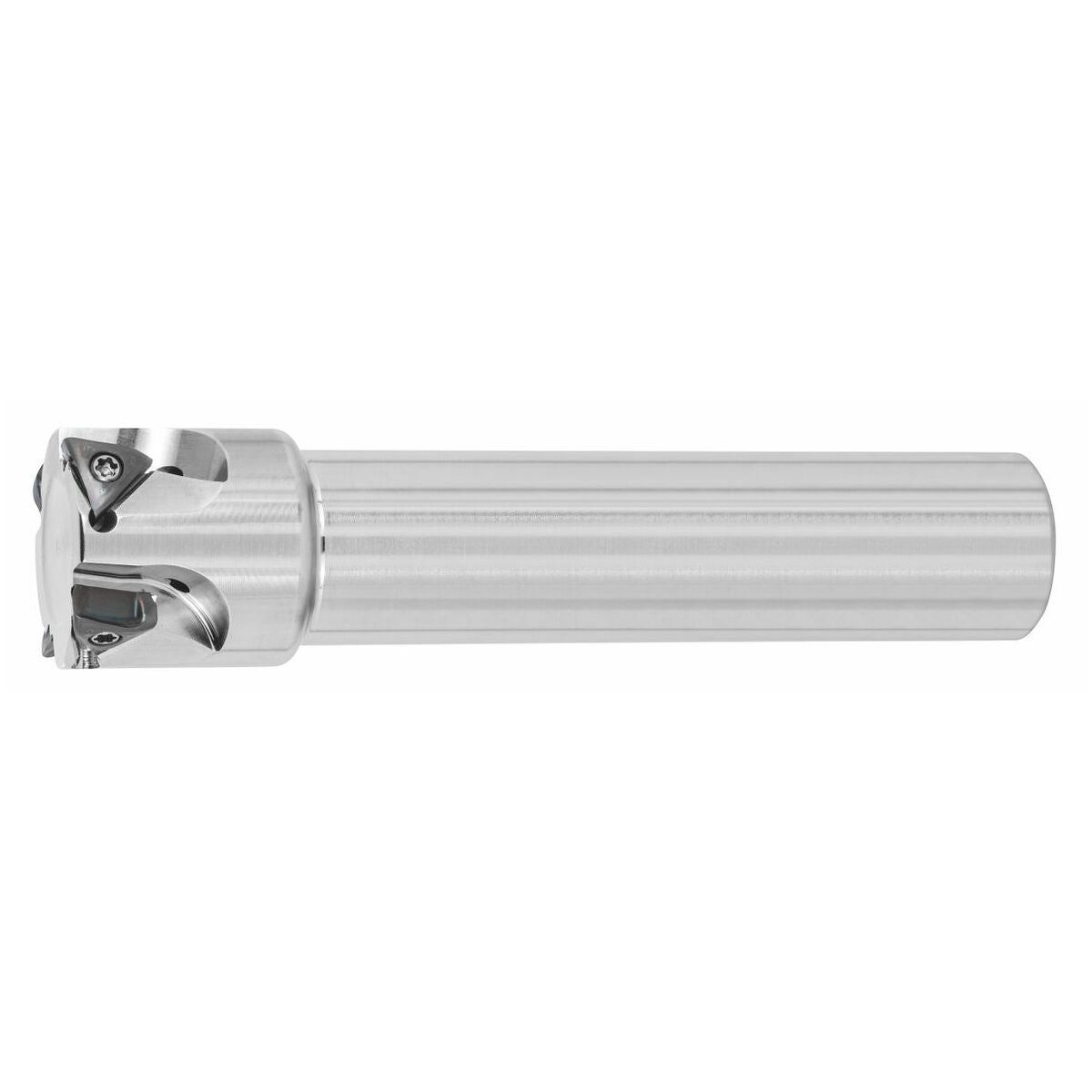

Kulmajyrsin 90° MEV 32/4 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Suurikapasiteettinen jyrsin, jossa on vastakehitetty kolmikulmainen vaihtoterä kulma- ja urajyrsintään sekä rampaukseen pienillä leikkausvoimilla vakauden parantamiseksi.

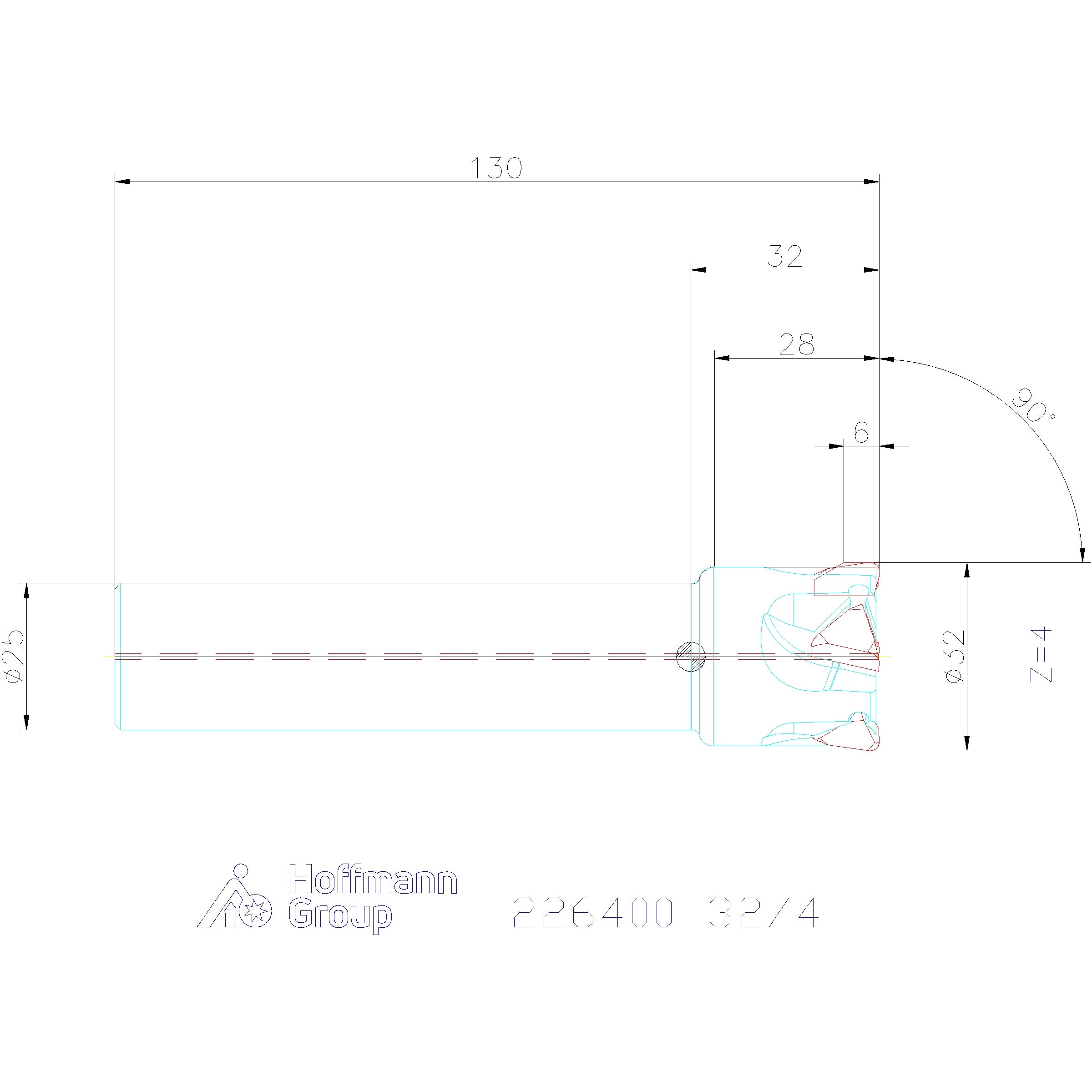

Tekniset tiedot
| Jyrsinkäyttö | Ramppaus; Ramppaus; Kulmajyrsintä |
|---|---|
| Varren malli | Sylinterimäinen varsi |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | kulmajyrsin |
| Usp1 | 90° MFW sylinterivarrella |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 25 mm |
| Kokonaispituus ltot | 130 mm |
| Sopivat kääntöterät | TOMT060508 |
| Vaihtopalan ruuvi | 229723 1 (10IP; 2,0 Nm) |
| Suurin sahaussyvyys ap max | 6 mm |
| Halkaisija ⌀ | 32 mm |
| Terien lukumäärä z | 4 |
| Ulkonemispituus l1 | 32 mm |
| ⌀ d3 | 27 mm |
| Spiraalijyrsintä ⌀ dmax | 62 mm |
| Spiraalijyrsintä ⌀ dmin | 59 mm |
| Ramppauskulma αmax | 0.44 astetta |
| Ramppauspituus l αmax:lle | 26.25 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 15 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.2 mm |
Media
Tuotetiedot
| Tuotenumero | G22640032/4 |
|---|---|
| EAN | 4960664914098 |
