Kulmajyrsin 90° 5720VZ16, reiällä 80/4 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Sylinterivarsiset jyrsinrungot on tasapainotettu arvoon G = 6,3 nopeudella 30000a0r/min. Laikka-/pistettävät jyrsimet ja modulaarisella liitännällä varustetut jyrsimet on tasapainotettava yhdessä kiinnittimen kanssa ennen suurinopeuskoneistusta. Rakenne mahdollistaa kaikkien säteellisten vaihtoterien kiinnittämisen aina arvoon re =,0a0mm asti ilman pitimen muokkausta ja ilman pituuskorjausta.
Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; Ramppaus; Kulmajyrsintä |
|---|---|
| Varren malli | reiällä |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Usp1 | 90° porareiällä |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 50 mm |
| Sopivat kääntöterät | ZD.. 16M5 |
| Vaihtopalan ruuvi | 229900 (TP20; 6,0 Nm) |
| Suurin sahaussyvyys ap max | 16 mm |
| Halkaisija ⌀ | 80 mm |
| Terien lukumäärä z | 4 |
| Kiinnitysreiän ⌀ | 27 mm |
| Vapaa pituus | 50 mm |
| ⌀ d3 | 64 mm |
| Spiraalijyrsintä ⌀ dmax | 158 mm |
| Spiraalijyrsintä ⌀ dmin | 144 mm |
| Ramppauskulma αmax | 2.03 astetta |
| Ramppauspituus l αmax:lle | 70.5 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 8 astetta |
| Fz-heliksi | 0.9 |
| Suurin syöttö, vaihtoterälevy seks | 2.5 mm |
| Spiraalijyrsintä ap | 4 mm |

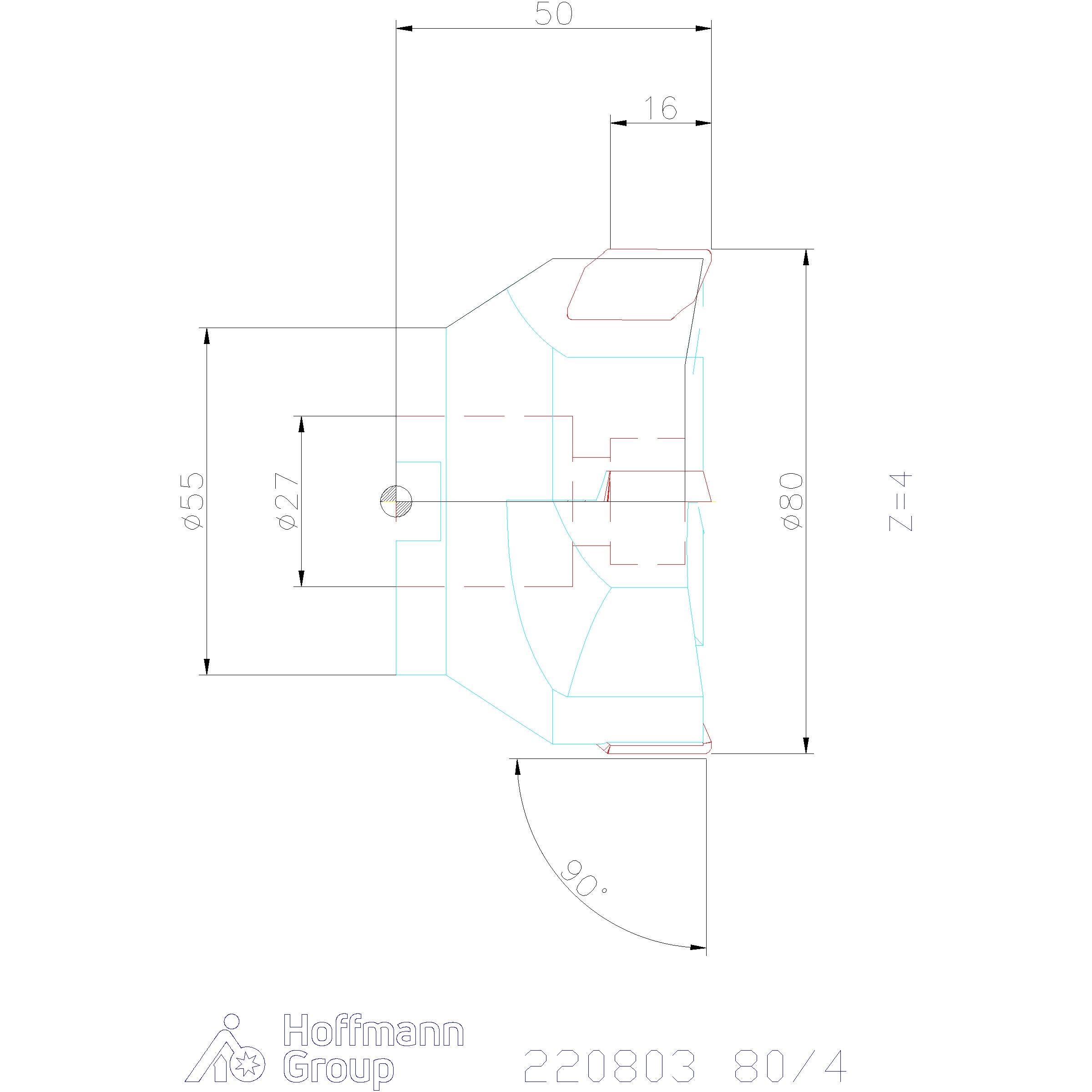

Media
Tuotetiedot
| Tuotenumero | G22080380/4 |
|---|---|
| EAN | 2050002058316 |
