Kulmajyrsin 90° 5720VZ16, kierteellä 25/2 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Sylinterivartiset jyrsinkappaleet on tasapainotettu arvoon G = 6,3 nopeudella 3000000r/min. Laikkajyrsimet ja modulaarisella liitännällä varustetut jyrsimet on tasapainotettava yhdessä kiinnittimen kanssa ennen suurinopeustyöstöä. Rakenne mahdollistaa kaikkien sädevaihtoterien kiinnityksen aina re =06,00mm asti ilman pitimen muokkausta ja ilman pituuskorjausta.
Tekniset tiedot
| Jyrsinkäyttö | Pyöreäjyrsintä; Ramping; Kulmajyrsintä |
|---|---|
| Varren malli | kierteellä |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Usp1 | 90° kierteellä |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 50 mm |
| Sopivat kääntöterät | ZD.. 16M5 |
| Vaihtopalan ruuvi | 229900 (TP20; 6,0 Nm) |
| Suurin sahaussyvyys ap max | 16 mm |
| Halkaisija ⌀ | 25 mm |
| Terien lukumäärä z | 2 |
| Vapaa pituus | 50 mm |
| ⌀ d3 | 9 mm |
| Spiraalijyrsintä ⌀ dmax | 48 mm |
| Spiraalijyrsintä ⌀ dmin | 34 mm |
| Ramppauskulma αmax | 9.17 astetta |
| Ramppauspituus l αmax:lle | 15.5 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 8 astetta |
| Fz-heliksi | 0.9 |
| Suurin syöttö, vaihtoterälevy seks | 2.5 mm |
| Kiinnityskierre m | M12 |
| Spiraalijyrsintä ap | 4 mm |

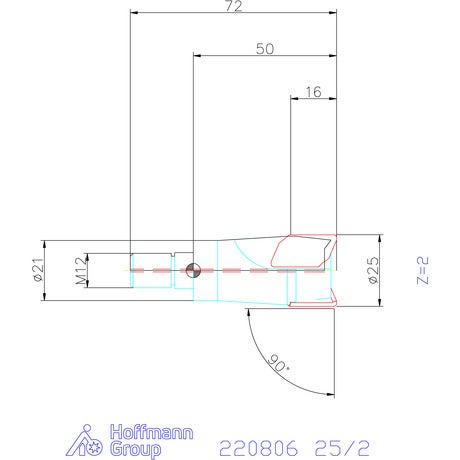

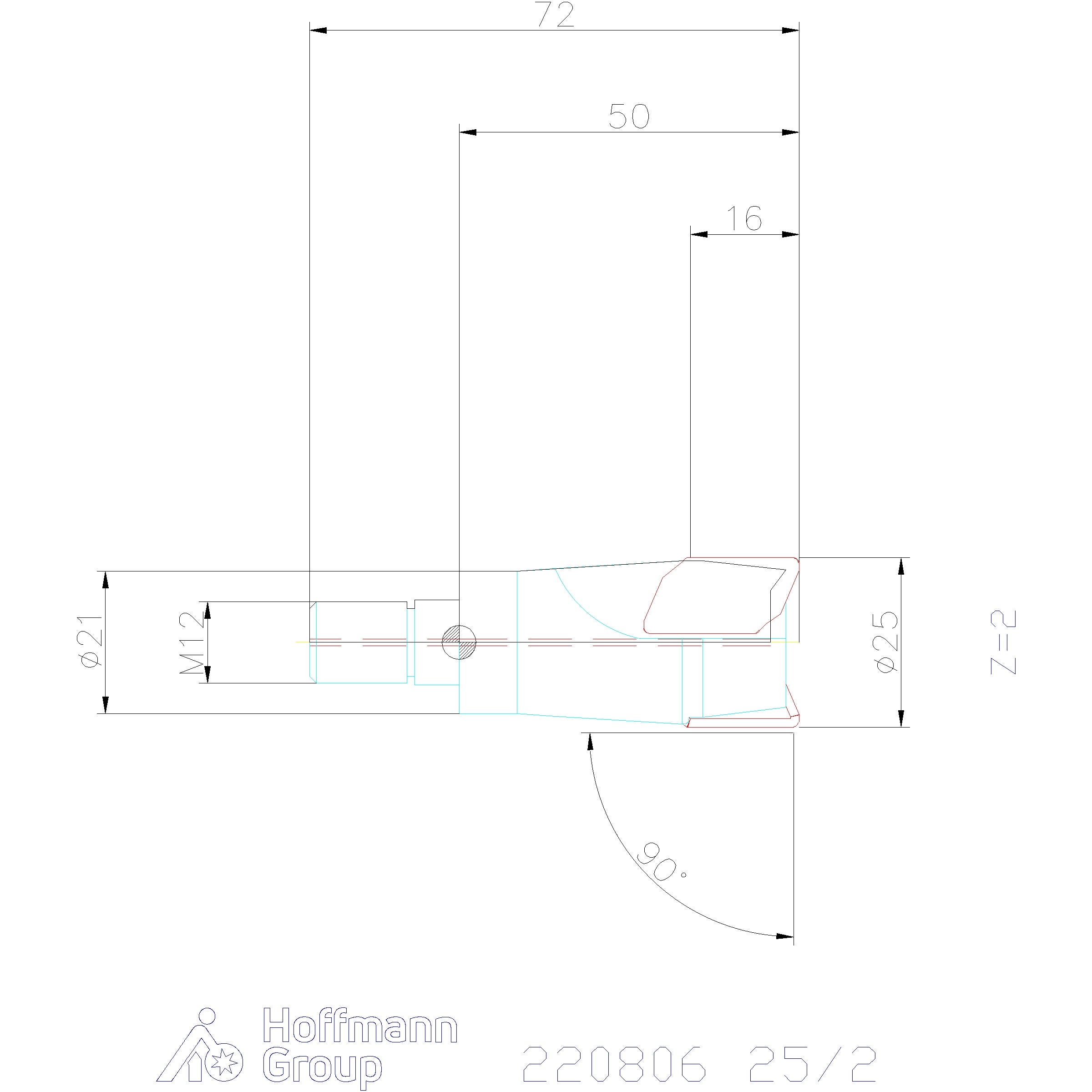

Media
Tuotetiedot
| Tuotenumero | G22080625/2 |
|---|---|
| EAN | 2050002058323 |
