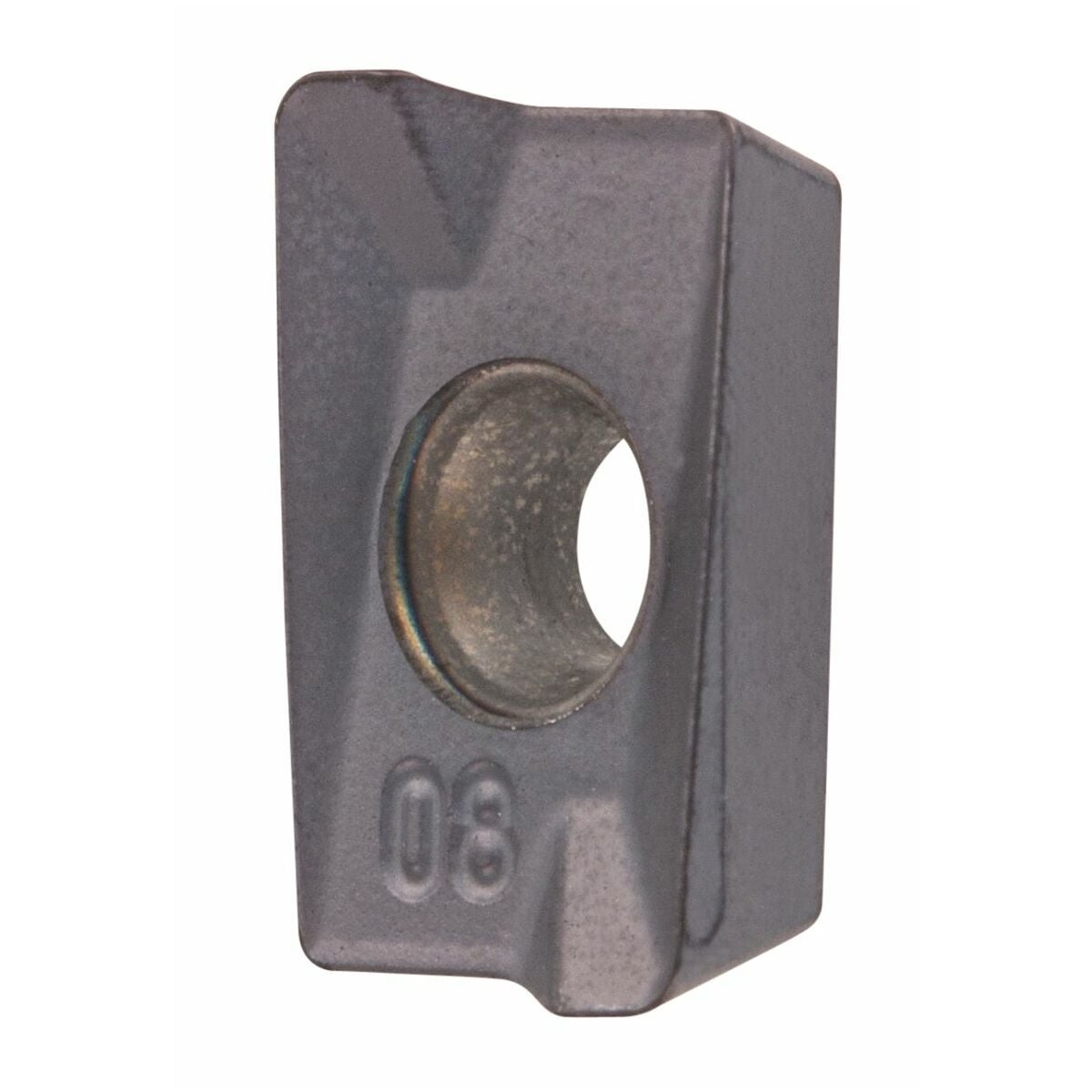

Jyrsinnän teräpala Uni

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Holex
Tuotenumero: G215888UNI
Varastotilanne: 4782kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Malli
PVD-pinnoitetut kovametalliset vaihtoterät erilaisten materiaalien työstöön. Yleiskäyttöinen terämateriaali takaa prosessivarman käytön vaihtelevissa käyttöolosuhteissa. Vaihtoterät ovat erittäin kulutuskestäviä ja murtolujuudeltaan hyviä, ja niitä voidaan käyttää sekä kuiva- että märkätöstössä.
APKT-, APMT- ja APPT-vaihtoterät soveltuvat erityisen hyvin moniin erilaisiin jyrsintäsovelluksiin tarkkuustyöstöstä aina yleiskäyttöisiin ja erikoistuneisiin työstöprosesseihin.

APKT-terät antavat maksimaalisen mittatarkkuuden ja ovat ihanteellisia tarkkaan viimeistelyyn, jossa vaaditaan korkeaa pinnanlaatua.
APMT-terät ovat vankempia ja monipuolisempia; ihanteellisia yleiskäyttöisiin jyrsintäsovelluksiin keski- tai suurilla kuormituksilla.
APPT-terissä on optimoitu lastuamissärmän geometria, mikä on eduksi tehokkaalle lastunmuodostukselle ja erikoismateriaaleille.

Huomautus
Ohjearvot ae = 0,3 × D.
ap_max = 4,8 mm.

Käyttötiedot

Tekniset tiedot

Tuotetyyppi	Jyrsinnän teräpala
Leikkausmateriaali	VHM
Usp1	APPT 100308 PDSR
Usp2	HBM020
Laatu/tyyppi	UNI

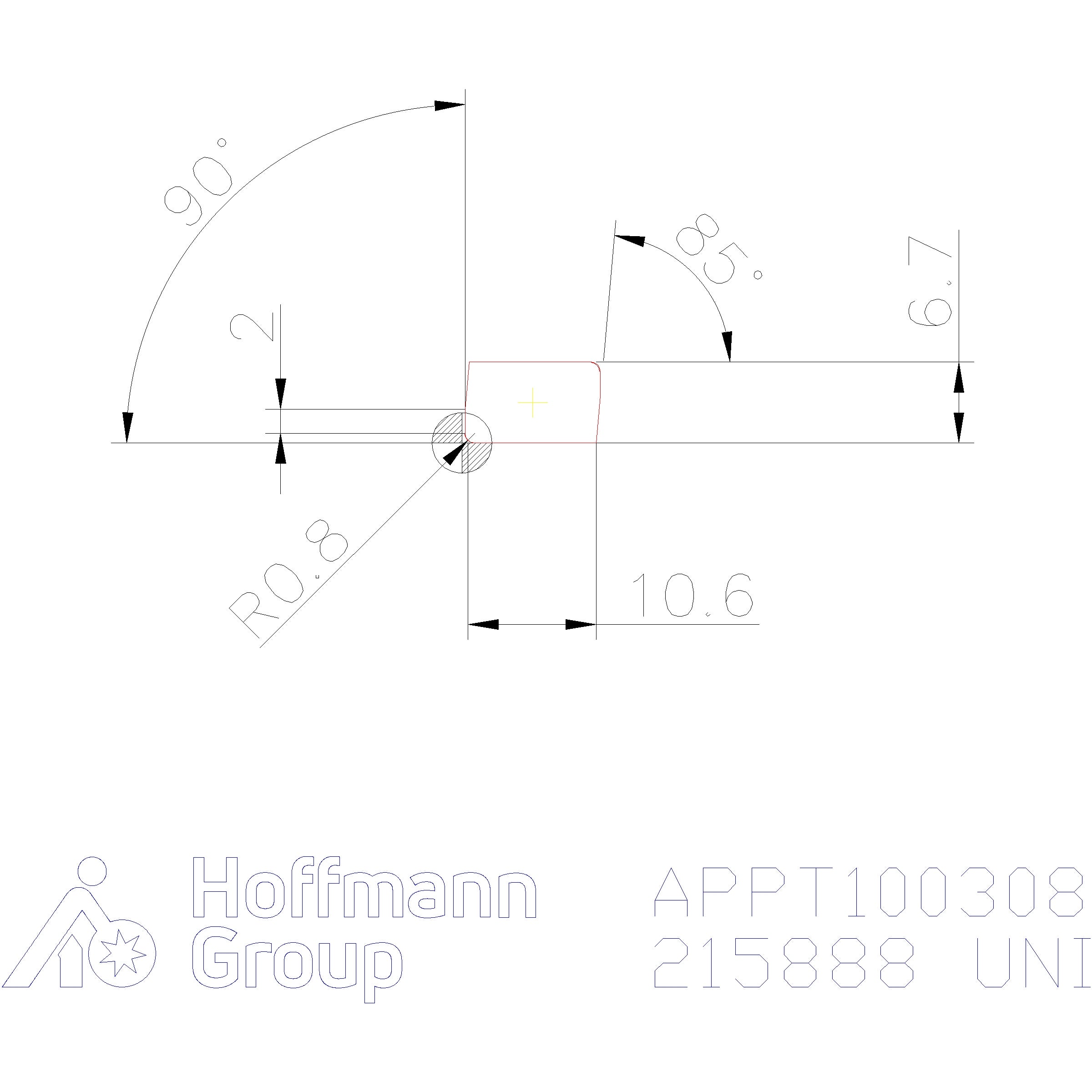

ISO-koodi vaihtoteräpalalle	APPT 100308 PDSR
Levyn paksuus	3.56 mm
Vaihtojen/leikkausten määrä	2
Syöttö f_z per hammas	0,12 - 0,27 mm; 0,12 - 0,27 mm; 0,12 - 0,27 mm
Lastuamissyvyys a_{p min}	0.1 mm
Kulmasäde	0,8 mm
Vaihtojen/leikkausten määrä	2
Leikkuupaksuus e	3.56 mm
Teräpalojen vapautuskulma	10 astetta
Jyrsintäsyvyys a_{p max.}	4 mm
Korjauskerroin f_z	1.5
Suurin sahaussyvyys a_{p max} jyrsimällä	10 mm
Syöttö f_z per hammas	0,12 - 0,27 mm; 0,12 - 0,27 mm; 0,12 - 0,27 mm
ISO-koodi vaihtoteräpalalle	APPT 100308 PDSR
Musta	UNI
Suurin syöttö, vaihtoterälevy seks	10 mm
