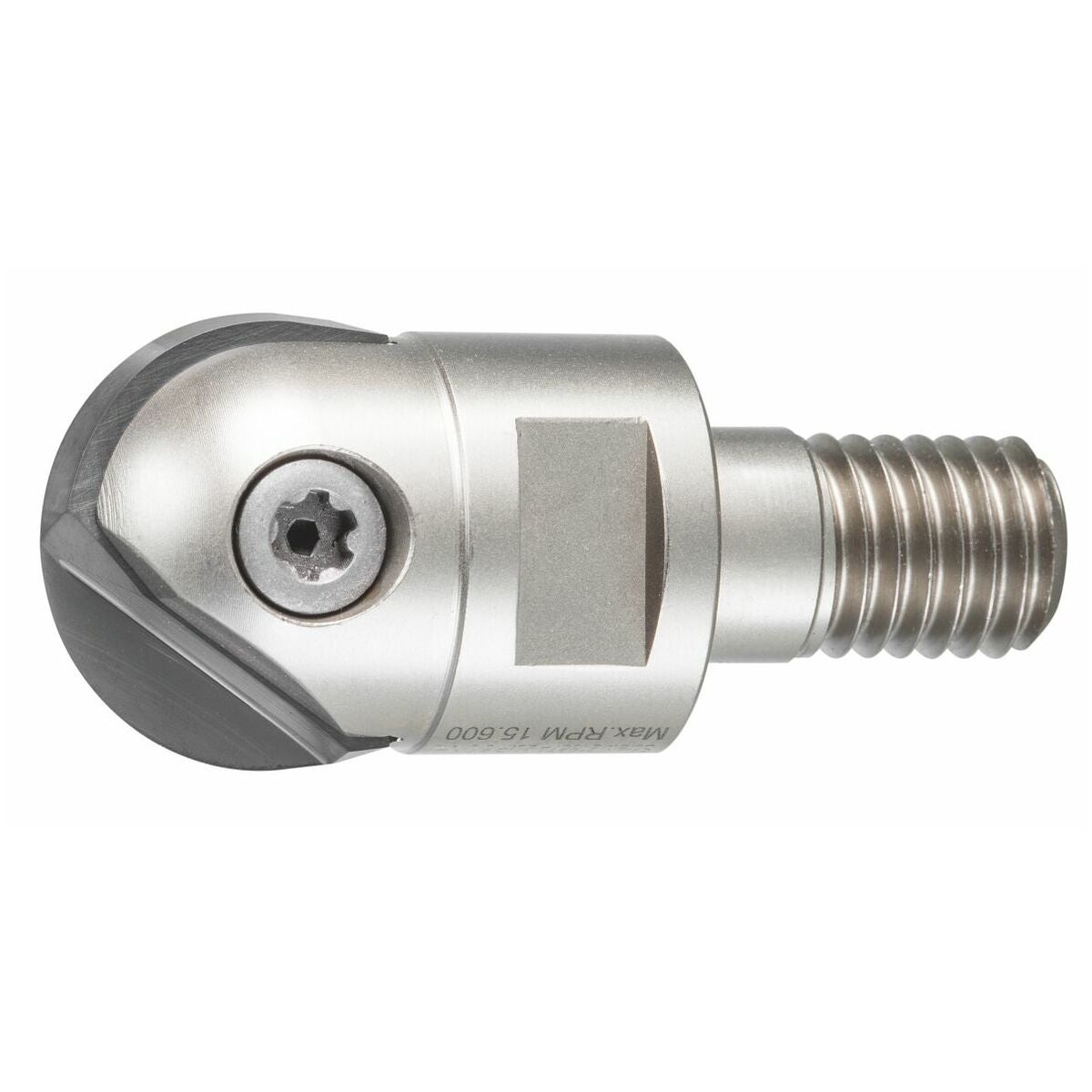

Kopiointijyrsin kierteellä 20 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tarkka vaihtoteräkoneistus levyn ja terän sijaintitoleranssien optimaalisen suunnittelun ansiosta.
Suurin toistotarkkuus taattu: ± 0,015 mm.
Ilman sisäistä jäähdytystä.
Käyttötiedot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiskäyttöön upotus- ja valumuoteissa.
Huomautus
Laske kierrosluku tehokkaan ⌀ Dw:n mukaan.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,0 käytetään terän kanssa nro 674252 koko 20IP.
Rakenne
Tarkka vaihtopalatyöstö optimaalisen pidinlevyn ja teräsijan toleranssien ansiosta.
Suurin toistotarkkuus taattu: ± 0,015 mm.
Ilman sisäistä jäähdytystä.
Käyttöarvot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiseen käyttöön uppo- ja valumuoteissa.
Huomautus
Laske kierrosluku vastaamaan efektiivistä ⌀ Dw.

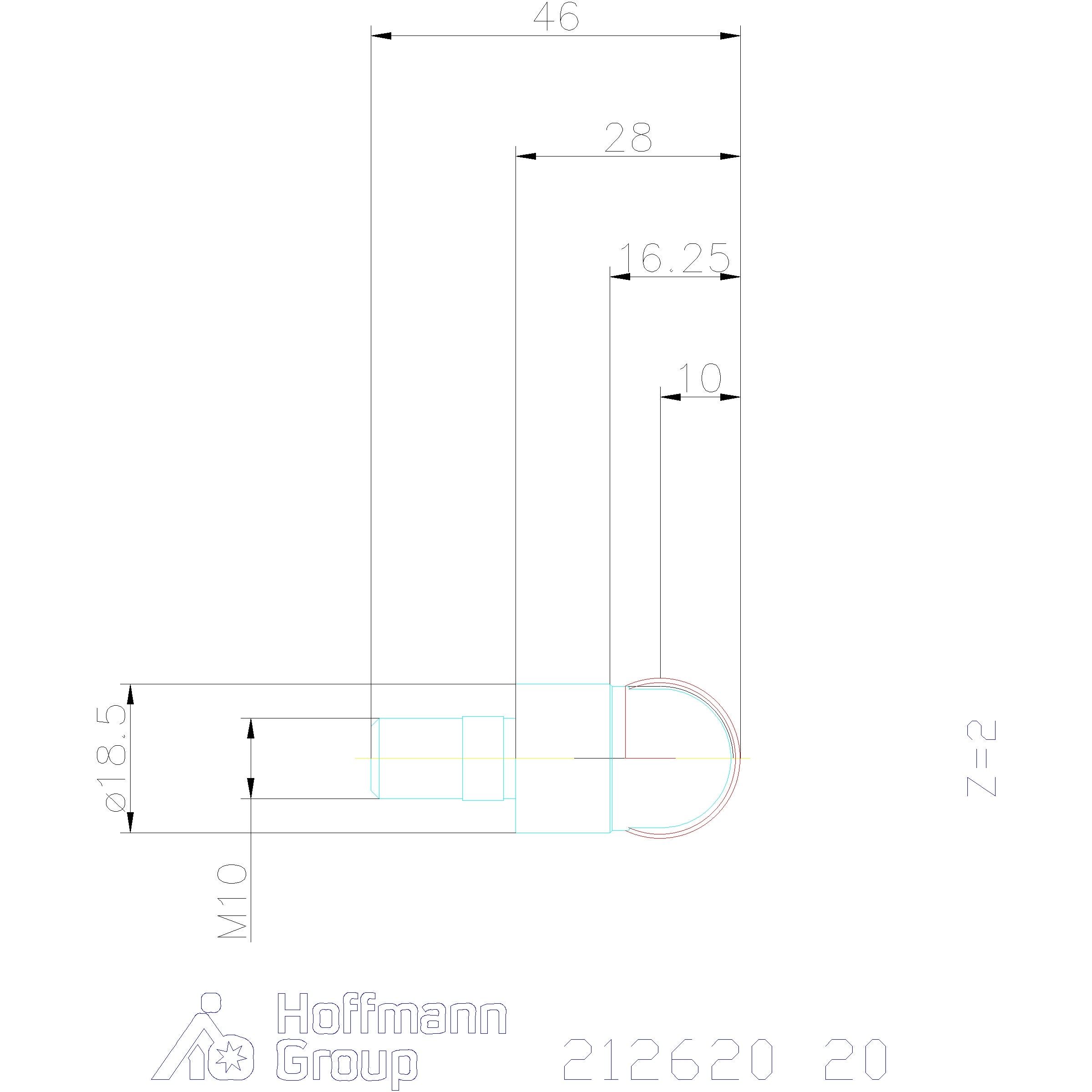

Tekniset tiedot
| Jyrsinkäyttö | Kopiojyrsintä |
|---|---|
| Varren malli | kierteellä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Sisäinen jäähdytys | ei |
| Kokonaispituus ltot | 28 mm |
| Sisäinen jäähdytys | ei |
| Halkaisija ⌀ | 20 mm |
| Terien lukumäärä z | 2 |
| Kiinnityskierre m | M10 |
| ⌀ d2 | 18.5 mm |
| ⌀ d1 h6 | 10.5 mm |
| Vaihtopalan ruuvi | 219874 (20IP; 5,0 Nm) |
Media
Tuotetiedot
| Tuotenumero | G21262020 |
|---|---|
| EAN | 4045197712912 |
