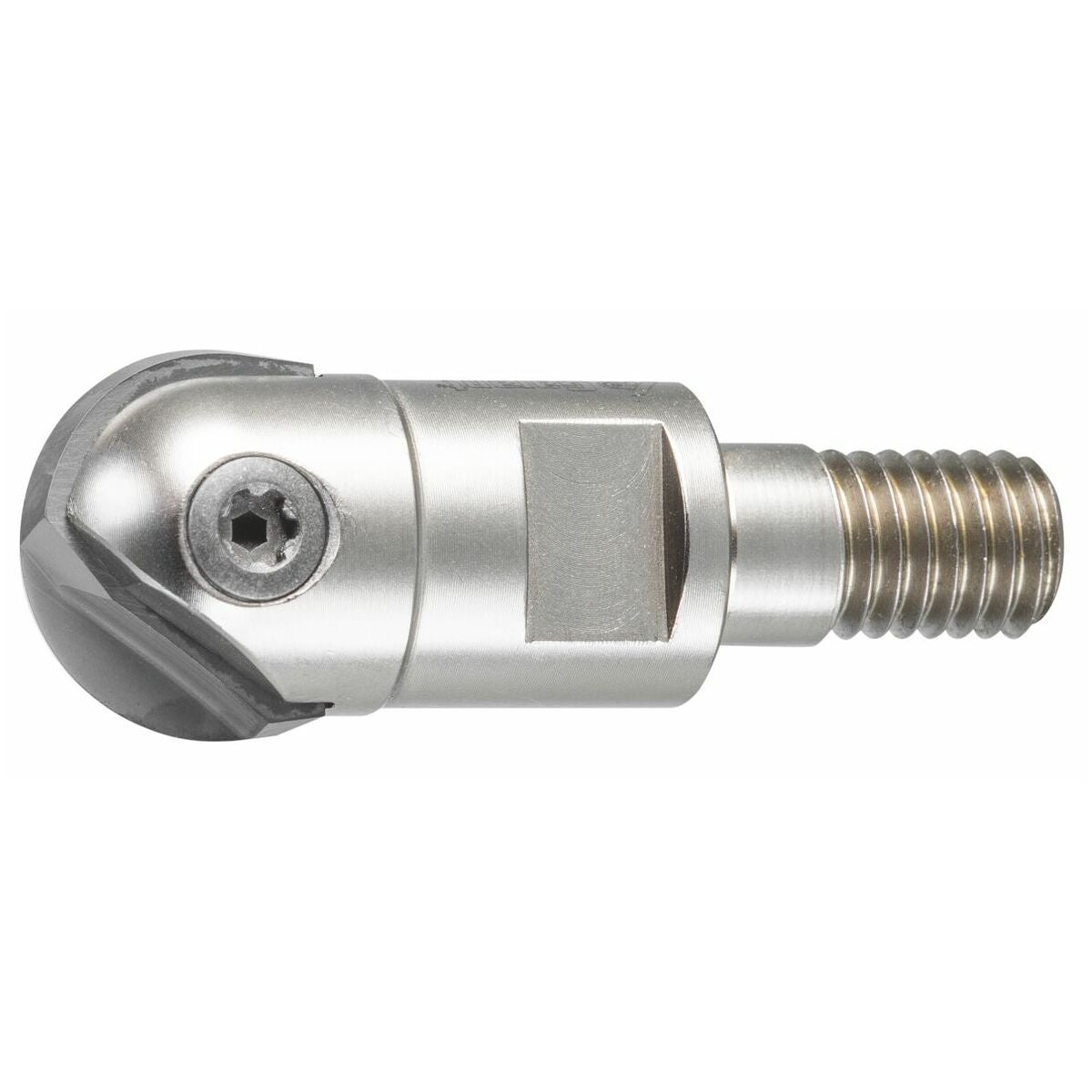

Kopiointijyrsin kierteellä
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tarkka vaihtoterätyöstö optimaalisen levyn ja teräasennon toleranssien suunnittelun ansiosta.
Korkein toistotarkkuus taattu: ± 0,015 mm.
Ilman sisäistä jäähdytystä.
Käyttötiedot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiskäyttöön uppo- ja valumuoteissa.
Huomautus
Laske kierrosluku vastaamaan tehokasta ⌀ Dw.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 3,0 käytetään terän nro 674252 koko 15IP kanssa.
Rakenne
Tarkka vaihtopalatyöstö optimaalisen pidinlevyn ja teräsijan toleranssien ansiosta.
Suurin toistotarkkuus taattu: ± 0,015 mm.
Ilman sisäistä jäähdytystä.
Käyttöarvot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiseen käyttöön uppo- ja valumuoteissa.
Huomautus
Laske kierrosluku vastaamaan efektiivistä ⌀ Dw.

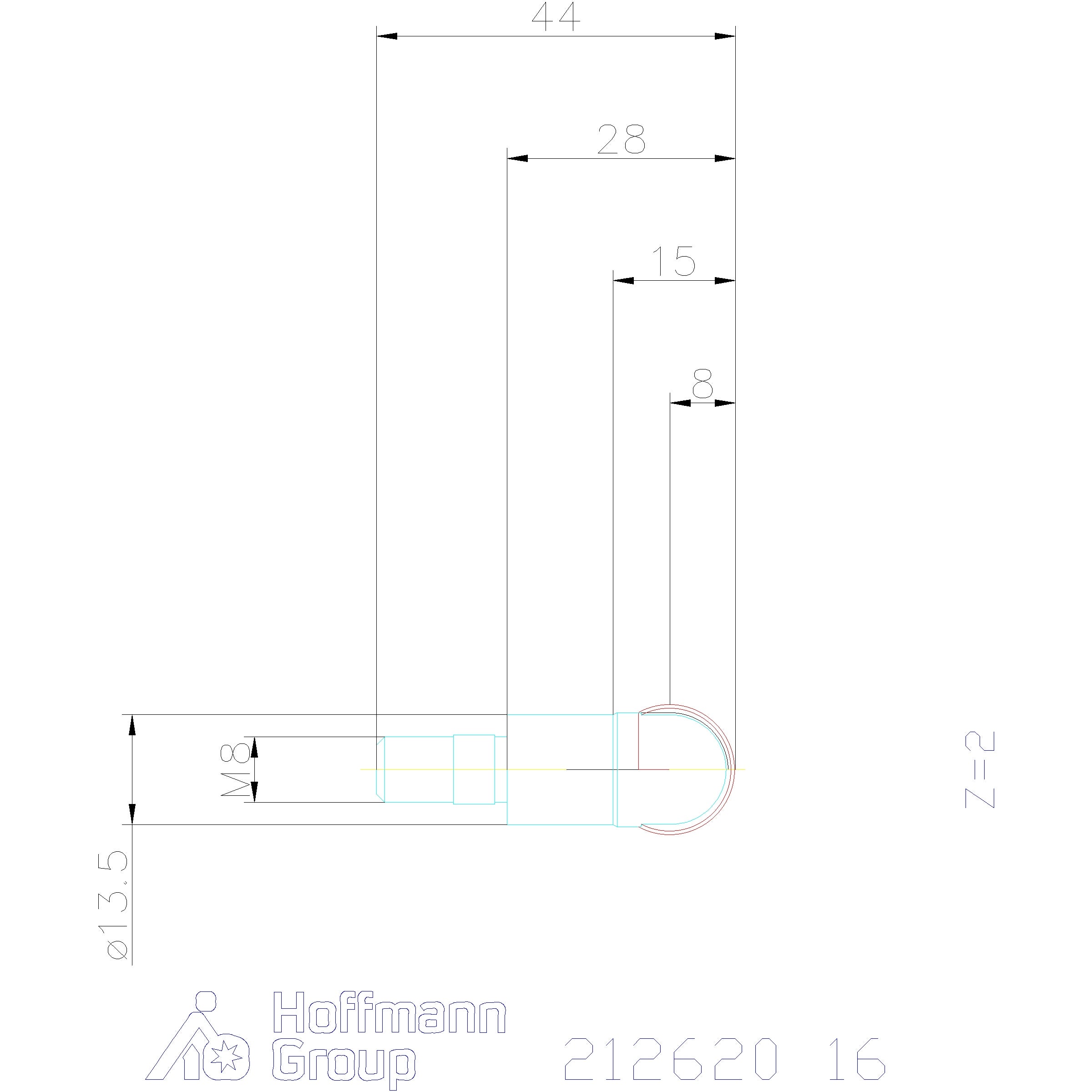

Tekniset tiedot
| Jyrsinkäyttö | Kopiojyrsintä |
|---|---|
| Varren malli | kierteellä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Sisäinen jäähdytys | ei |
| Kokonaispituus ltot | 28 mm |
| Sisäinen jäähdytys | ei |
| Halkaisija ⌀ | 16 mm |
| Terien lukumäärä z | 2 |
| Kiinnityskierre m | M8 |
| ⌀ d2 | 13,5 mm |
| ⌀ d1 h6 | 8.5 mm |
| Vaihtopalan ruuvi | 219873 (15IP; 3,0 Nm) |
| Pituus 1 | 28 mm |
Media
Tuotetiedot
| Tuotenumero | 212620 |
|---|---|
| EAN | 4045197712905 |
