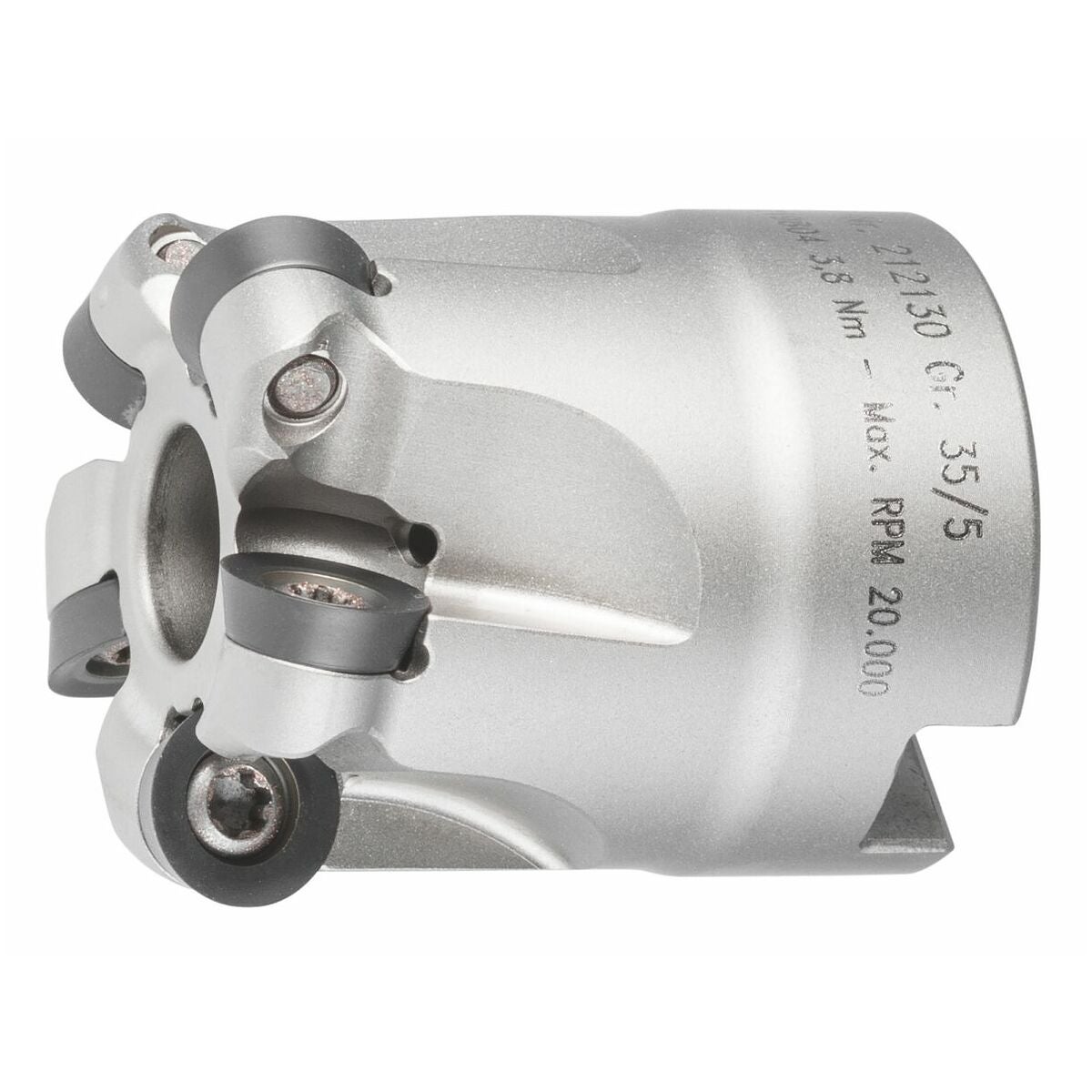

Kopiojyrsin 7° positiivinen, reiällä 35/5 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinrunko differentiaalijaolla tasaiseen ja hienoon työstöön.
- Korkea taso- ja pyörintätarkkuus.
- Portaaton teräpalan uudelleenasetus leikkuusärmän kulumisen yhteydessä.
Tärinänvaimennus ja pehmeämpi leikkuun aloitus 7° positiivisella kulmalla olevien teräpalojen ansiosta.
Huomautus
ap max = 2 mm.
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 3,8 käytetään terän nro 674252 koko 15IP kanssa.

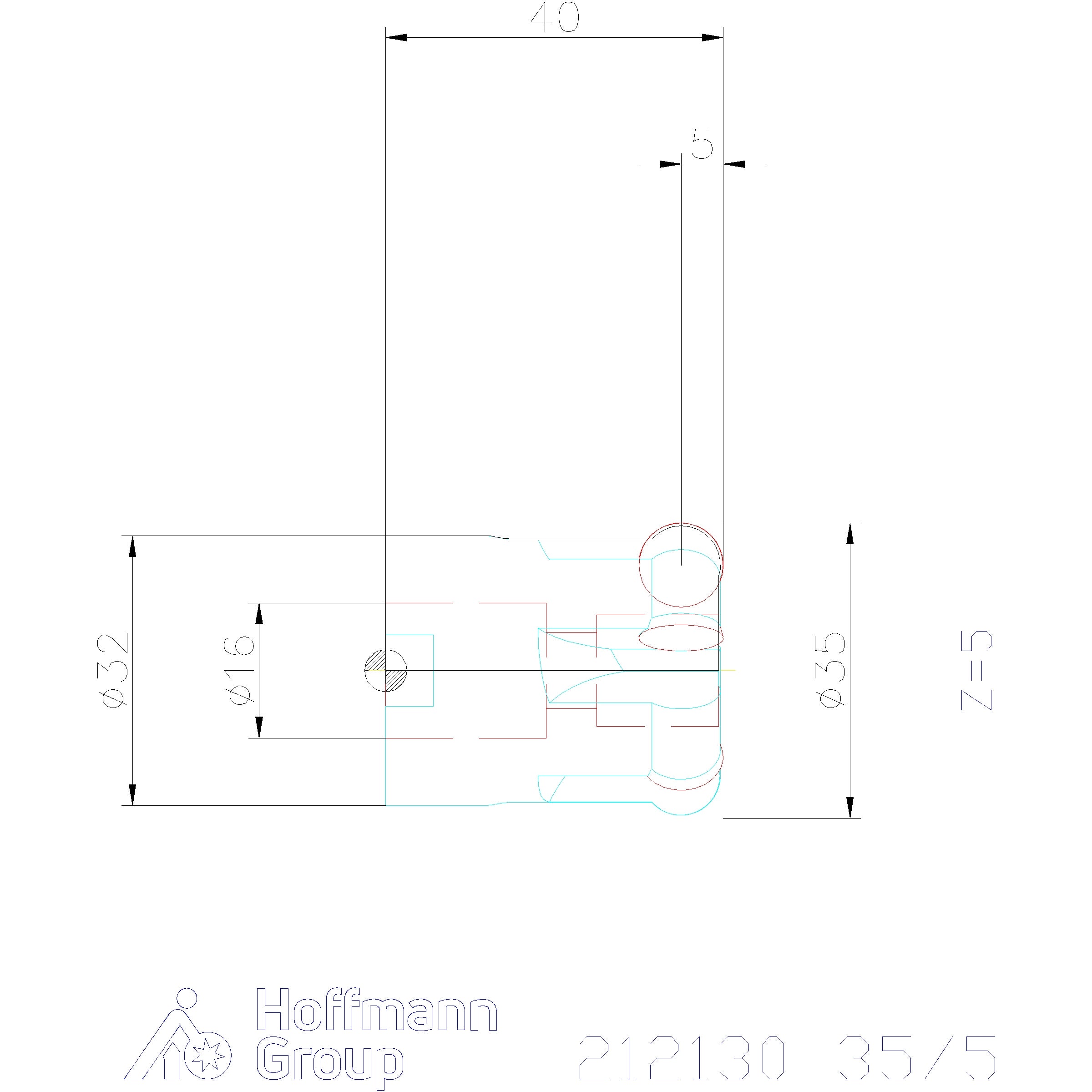

Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; rampaus |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | reiällä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 40 mm |
| Sopivat kääntöterät | RD..1003 |
| ⌀ d3 | 25 mm |
| Spiraalijyrsintä ⌀ dmax | 68 mm |
| Spiraalijyrsintä ⌀ dmin | 60 mm |
| Ramppauskulma αmax | 1.79° |
| Ramppauspituus l αmax:lle | 22.46 mm |
| Asetuskulma κ | 15–30° |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 7° |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.7 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 35 mm |
| Terien lukumäärä z | 5 |
| Vapaa pituus | 40 mm |
| Kiinnitysreiän ⌀ | 16 mm |
| Kosketuskulma | 15–30° |
Media
Tuotetiedot
| Tuotenumero | G21213035/5 |
|---|---|
| EAN | 4045197746795 |
