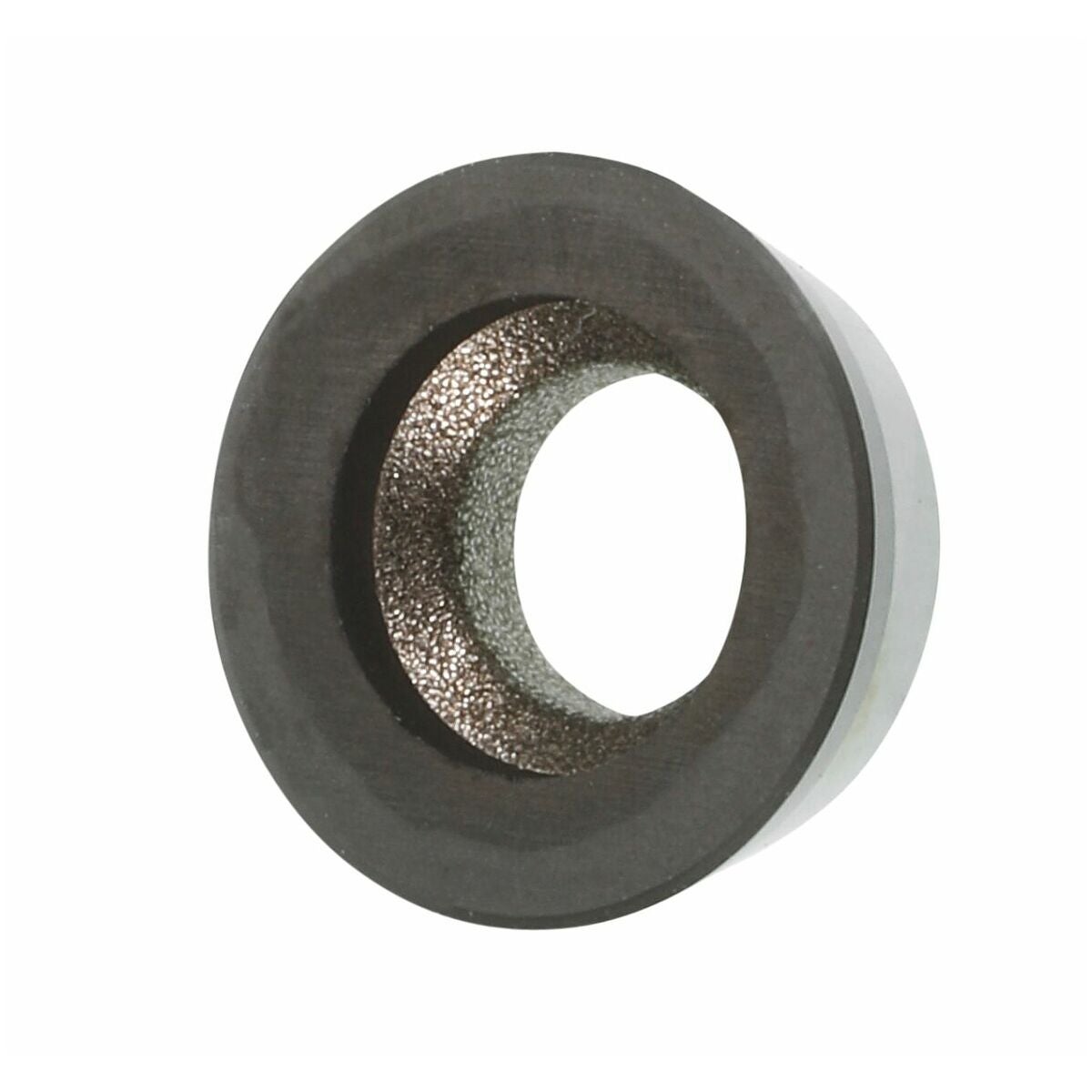

Jyrsimiseen tarkoitetut kääntöterät Hart

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G212248HART
Varastotilanne: 61kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Kaikkia vaihtoteräpaloja voidaan käyttää myös 0° negatiivisella ja 7° positiivisella pitimellä.
Pinnoite optista kulumisindikaatiota varten.

Huomautus
Asenna kiristysmomentilla 3,0 Nm.
Ohjearvot käyttöön: a_e = 0,3×D / a_pmax = 2 mm.

Käyttötiedot

Tekniset tiedot

Laatu/tyyppi	CBN925
Vaihtojen/leikkausten määrä	1
Syöttö f_z per hammas	0,16 mm
Korjauskerroin f_z	2,5
Tuotetyyppi	Jyrsimiseen tarkoitetut kääntöterät
Usp1	RDHX 1003 MOTN
Usp2	CBN925
Leikkausmateriaali	CBN

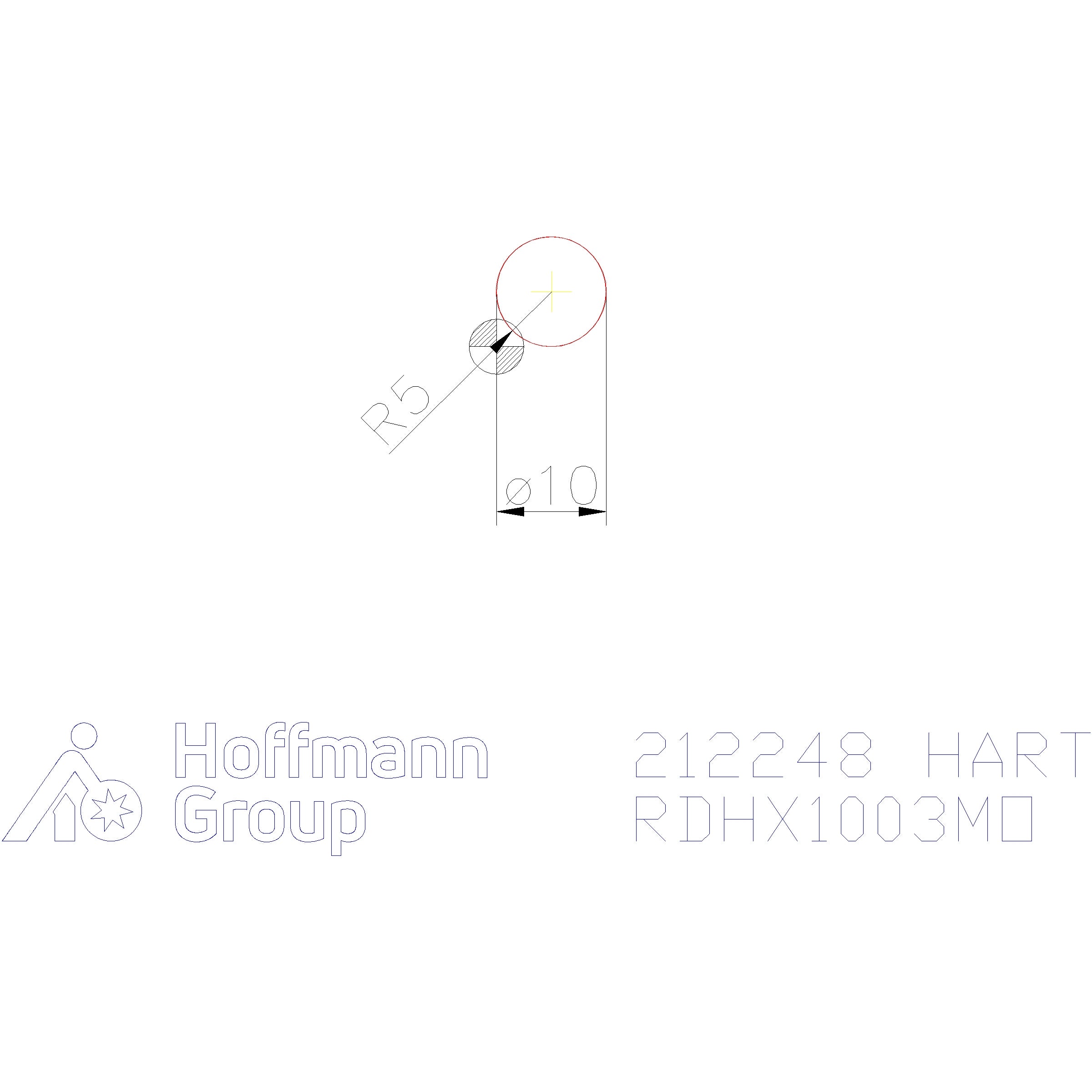

ISO-koodi vaihtoteräpalalle	RDHX 1003 MOTN
Lastuamissyvyys a_{p min}	0,1 mm
Leikkuupaksuus e	3.18 mm
Teräpalojen vapautuskulma	15°
ISO-koodi vaihtoteräpalalle	RDHX 1003 MOTN
Tyyppi	HART
Leikkausmateriaali	CBN
Jyrsintäsyvyys a_{p max.}	2 mm
Suurin sahaussyvyys a_{p max} jyrsimällä	2.5 mm
Vaihtojen/leikkausten määrä	1
Korjauskerroin f_z	2,5
Syöttö f_z per hammas	0,16 mm
