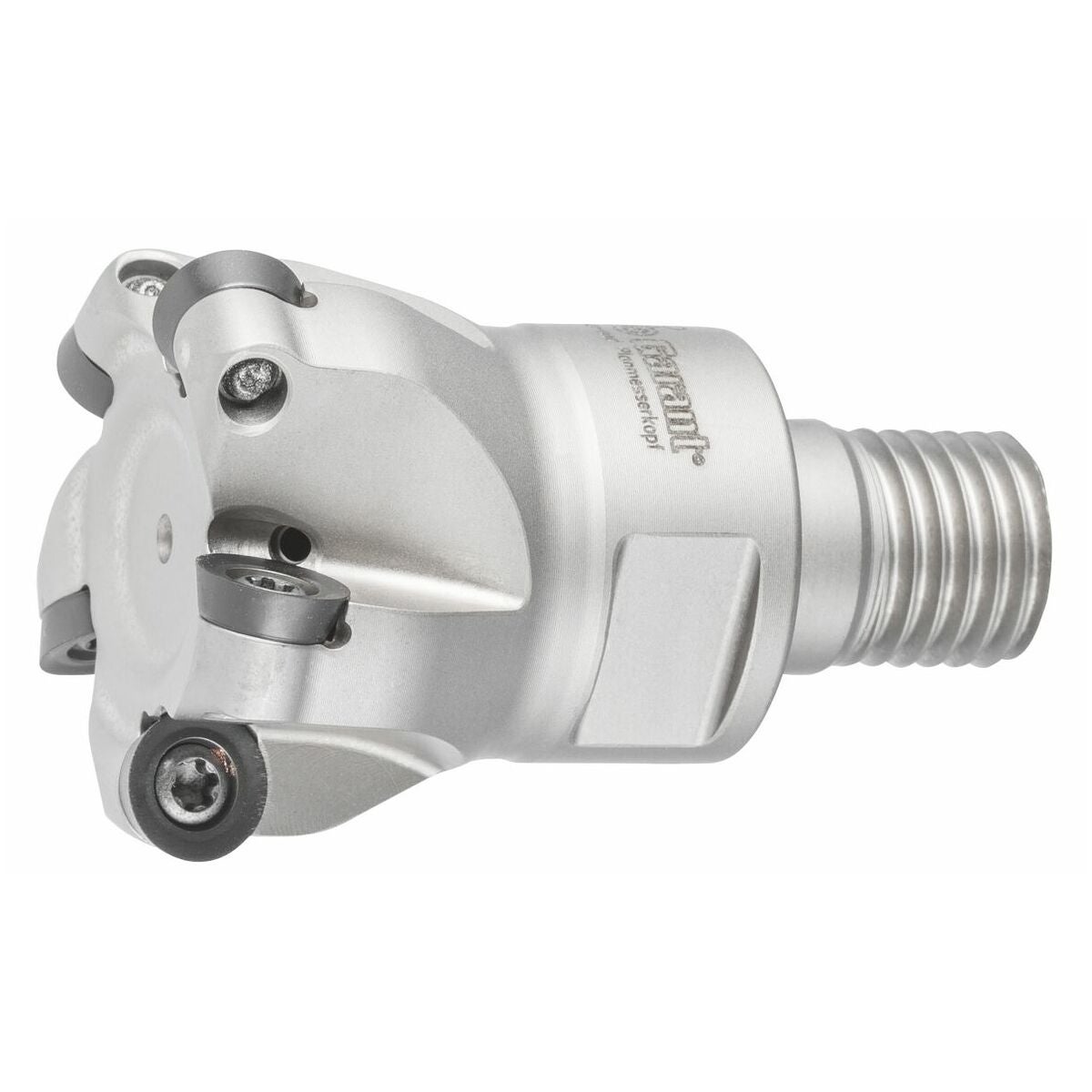

Kopioyrsin 7° positiivinen 42/5 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinrunko differentiaalijaolla tasaiseen ja hienoon työstöön.
- Korkea taso- ja pyörintäheittotarkkuus.
- Portaaton uusi asemansäätö kääntöterälle särmän kulumisen yhteydessä.
Tärinänvaimennus ja pehmeämpi leikkuun sisäänmeno 7' positiivisesti kulmattujen kääntöterien ansiosta.
Huomautus
ap max = 2 mm.
GARANT-momenttiruuvitaltta TQ nro 211750 koko 3,8 käytetään terän nro 674252 koko 15IP kanssa.
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; ramppaus |
| Varren malli | kierteellä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiojyyrsin |
| Usp1 | kierteellä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 42 mm |
| Sopivat kääntöterät | RD..1003 |
| ⌀ d3 | 32 mm |
| Spiraalijyrsintä ⌀ dmax | 82 mm |
| Spiraalijyrsintä ⌀ dmin | 74 mm |
| Ramppauskulma αmax | 1.36 astetta |
| Ramppauspituus l αmax:lle | 29.46 mm |
| Asetuskulma κ | 15–30 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 7 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.7 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 42 mm |
| Terien lukumäärä z | 5 |
| Kiinnityskierre m | M16 |
| ⌀ d2 | 28,7 mm |
| ⌀ d1 h6 | 17 mm |
| Vapaa pituus | 42 mm |
| Kosketuskulma | 15–30 astetta |
Media
Tuotetiedot
| Tuotenumero | G21214042/5 |
|---|---|
| EAN | 4045197888914 |
