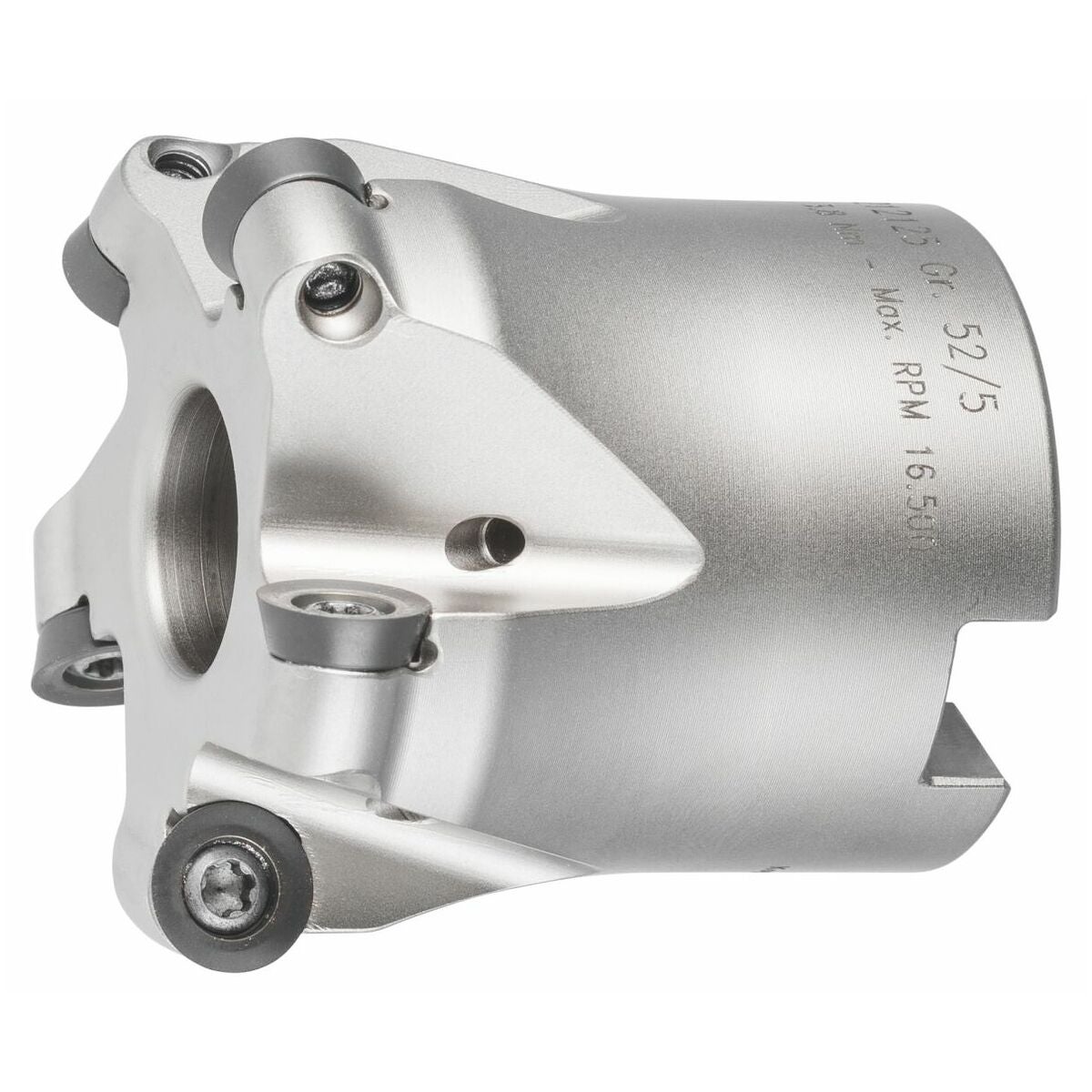

Kopiointijyrsin 0° negatiivinen 52/5 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinterä runko differenssijaolla tasaiseen ja hienoon koneistukseen.
- Korkea taso- ja pyörintätarkkuus.
- Portaaton uusi asennon säätö vaihtoterälle särmän kulumisen yhteydessä.
Huomautus
ap max = 2 mm.
GARANT-momenttiruuvitaltta TQ nro 211750 koko 3,8 käytetään terän nro 674252 koko 15IP kanssa.
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; ramppaus |
| Varren malli | reiällä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiojyyrsin |
| Usp1 | reiällä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 50 mm |
| Sopivat kääntöterät | RD..1003 |
| ⌀ d3 | 42 mm |
| Spiraalijyrsintä ⌀ dmax | 102 mm |
| Spiraalijyrsintä ⌀ dmin | 94 mm |
| Ramppauskulma αmax | 1,02 astetta |
| Ramppauspituus l αmax:lle | 39,45 mm |
| Asetuskulma κ | 15–30 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 0 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0,7 mm |
| Spiraalijyrsintä ap | 2 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 52 mm |
| Terien lukumäärä z | 5 |
| Vapaa pituus | 50 mm |
| Kiinnitysreiän ⌀ | 22 mm |
| Kosketuskulma | 15–30 astetta |

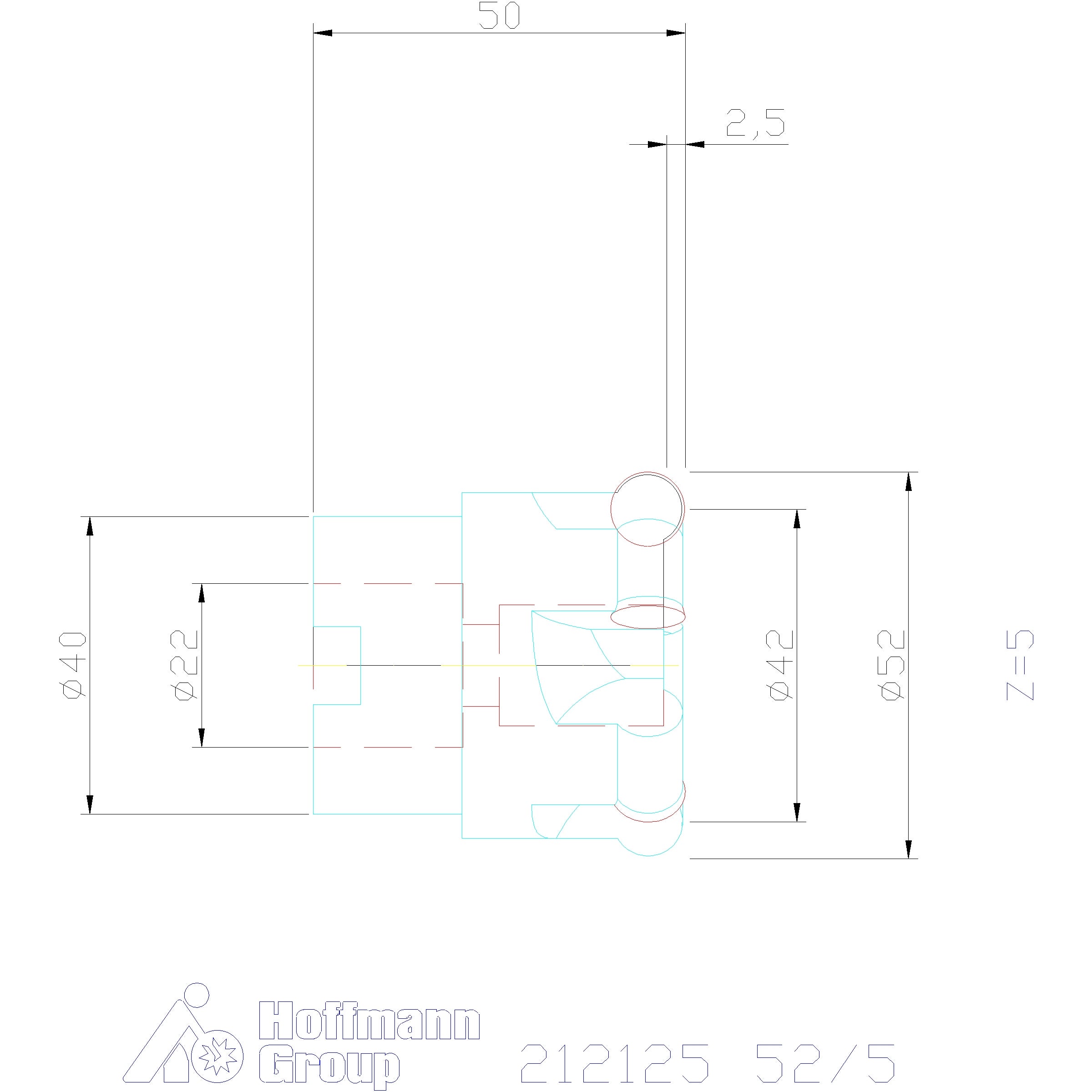

Media
Tuotetiedot
| Tuotenumero | G21212552/5 |
|---|---|
| EAN | 4045197192608 |
