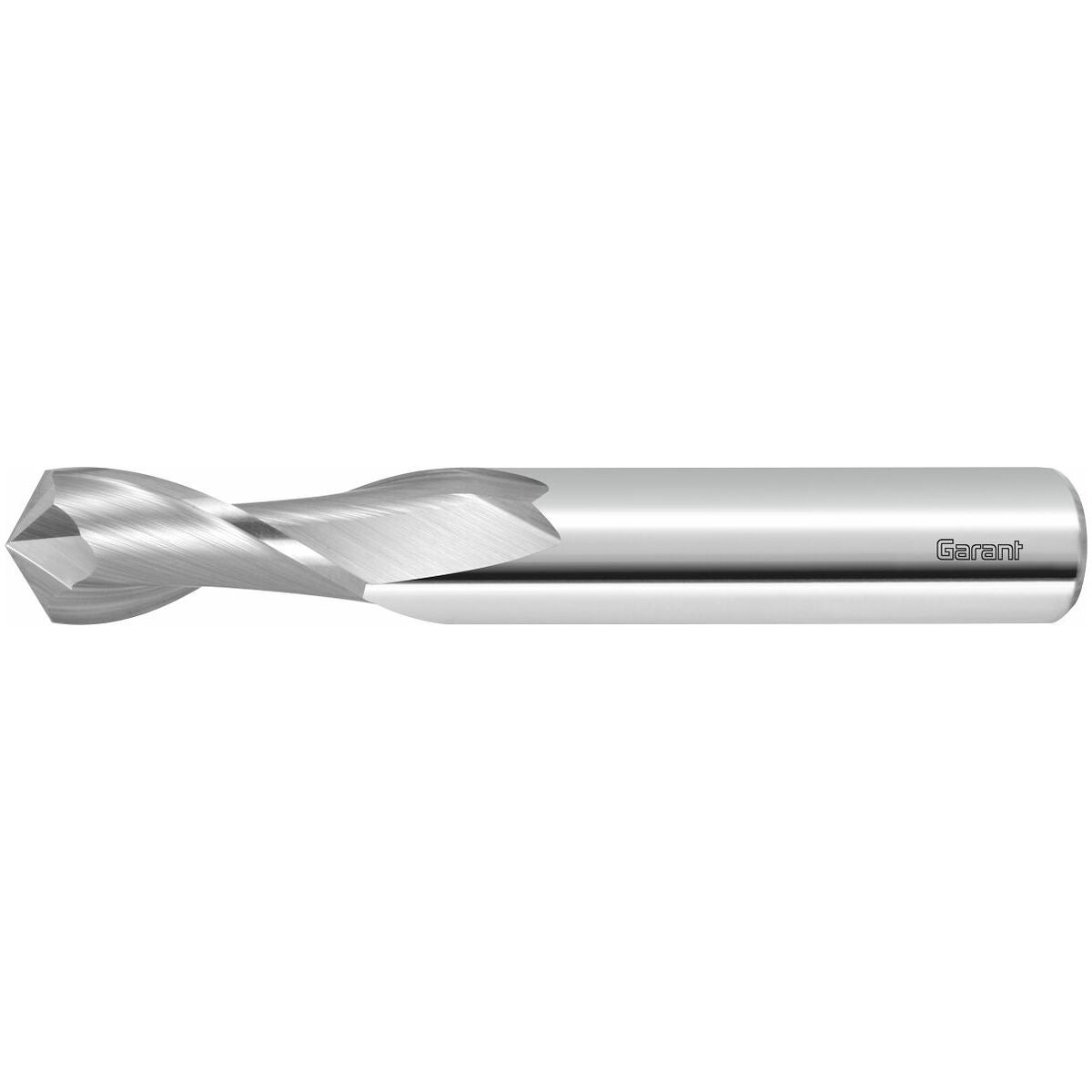

HM-viistejyrsin 120°
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Toleranssi: kärkikulma ± 1°.
Käyttötiedot
- Urajyrsintä
- upotus
- viisteytys
- Voidaan käyttää myös NC-keskitysporana.
Huomautus
Muoto HB toimitettavissa samaan hintaan.
Tilaa muoto HB numerolla 208081.
Käyttötiedot
N
105
N
140
N
180
P
70
P
60
P
55
P
35
M
40
K
55
Tekniset tiedot
| Kartioupottimen kärkikulma | 120 astetta |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Toleranssi nimellis-⌀ | e8 |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Varren toleranssi | h6 |
| Tuotetyyppi | Viistejyrsin |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Konepajanormi |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D särmäyksessä |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 6535 HB, h6 |
| Kiinnitys | DIN 6535 HB h6:lla |
| Kulmaviisteen kulma | 30 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Viistejyrsintä | 60 astetta |
| Terien lukumäärä z | 2 |
| Halkaisija ⌀ | 10 mm |
| Jyrsintäsyvyys ap max. | 22 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 10 mm |

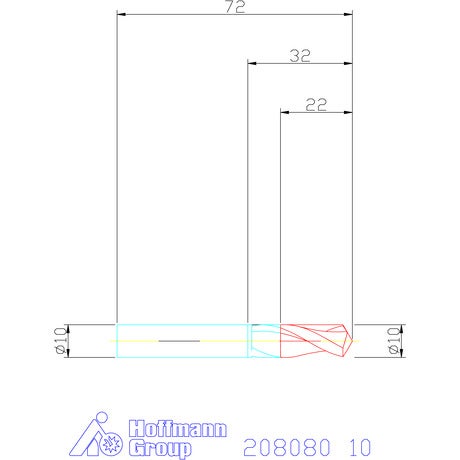

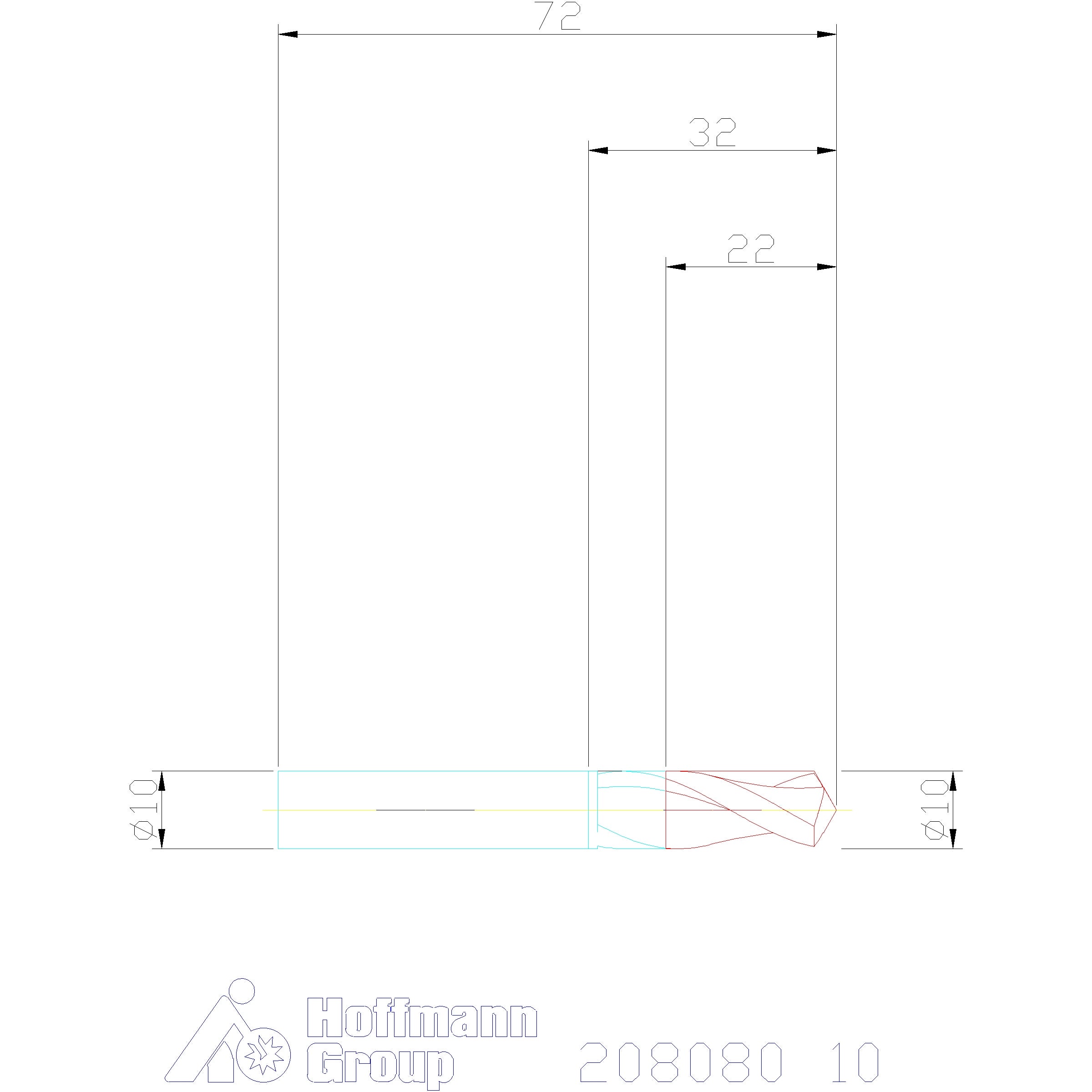

| Kokonaispituus l | 72 mm |
| Suurin sahaussyvyys ap max jyrsimällä | 22 mm |
| Leikkausleveys | 5 mm |
| Leikkuupituus | 22 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0.05 mm |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D lieriöjyrsinnässä |
| Toleranssi nimellis-⌀ | e8 |
| Kierrekulma | 30 astetta |
Media
Tuotetiedot
| Tuotenumero | 208080 |
|---|---|
| EAN | 4045197129208 |
