DUO-LOCK HAIMER MILL 90° HPC 20 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22035920
Varastotilanne: Ei varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Suoritus
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päätygeometria ramppaukseen ja ympyräinterpoloivaan porajyrsintään. Ensisijainen valinta sovelluksiin, joissa on lyhyt ulottuma.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin, joissa on pitkä ulottuma ja epävakaat kiinnitysolosuhteet. Erityisen tasaisen käynnin saavuttamiseksi pitkillä ulottumilla tulisi mielellään käyttää kovametallijatkoja.

Käyttötiedot

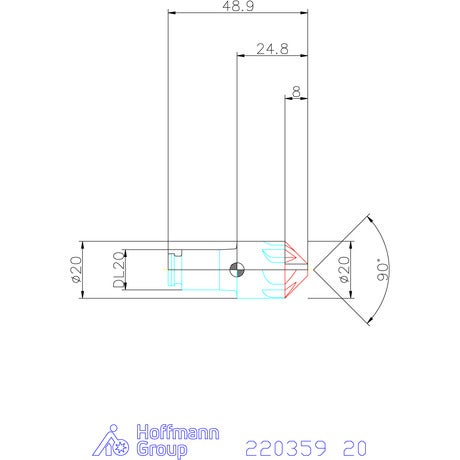

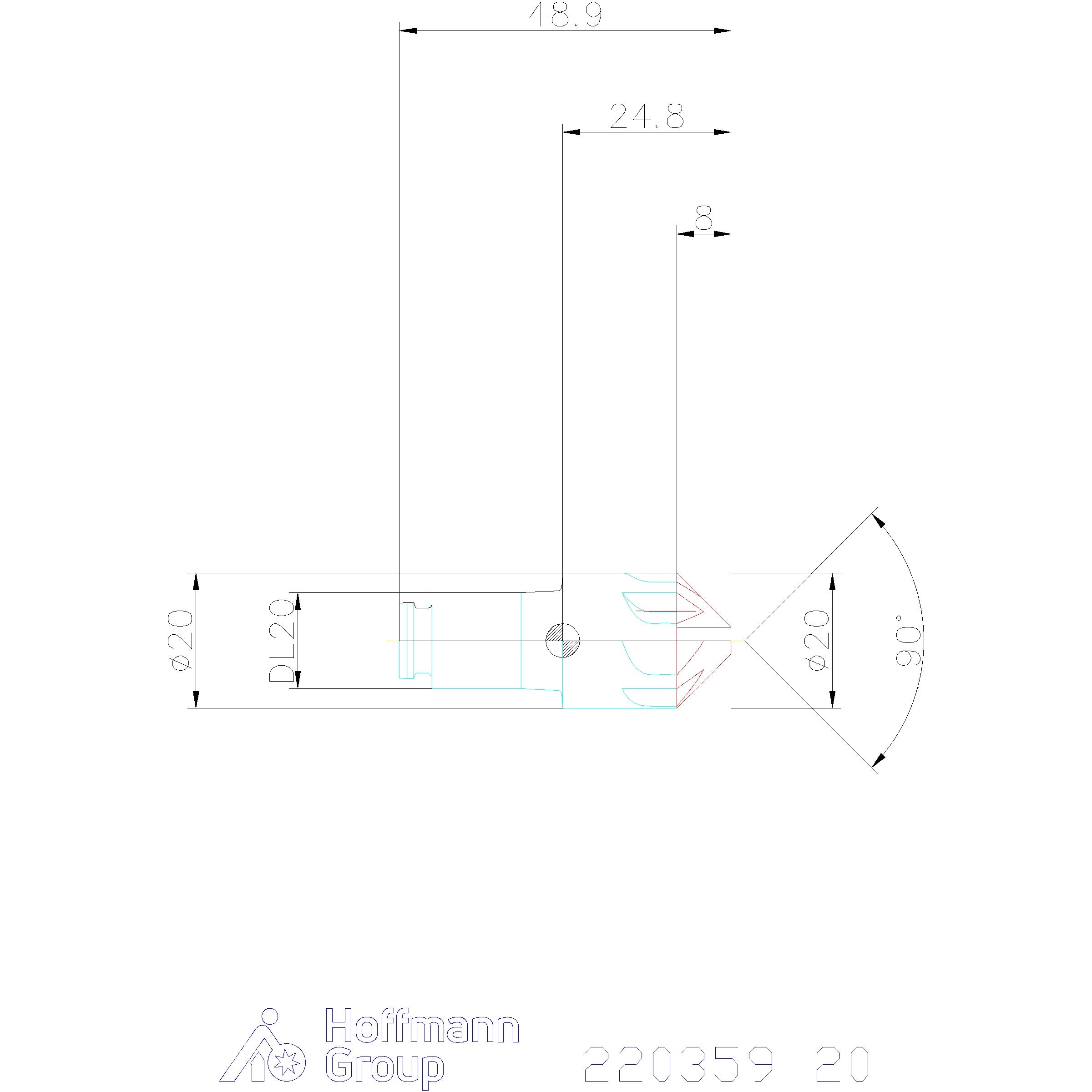

Tekniset tiedot

Kartioupottimen kärkikulma	90
Syöttösuunta	vaakasuora, vino ja pystysuora
Toleranssi nimellis-⌀	h6
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Kopiointijyrsin
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Verstasstandardi
Työstöstrategia	HPC
Viistejyrsintä	45 astetta
Syöttö f_z teräksessä < 900 n/mm²	0,09 mm
Terien lukumäärä z	8
Leikkaus-⌀ d	20 mm
Terien lukumäärä z	8
Kokonaispituus l	25 mm
Duo-lock-liitäntä	DL20
Työsyvyys	8 mm
Avaimen väli sw	16 Nm
⌀ d₂	4 mm
Suositeltu kiristysmomentti	80 mm
Toleranssi nimellis-⌀	h6
Ulkonemispituus l₁	8 mm
