HOLEX Pro Steel HM-rouhintajyrsin HPC TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Karkea- ja viimeistelytyöstöön.
Jopa 1×D täysissä työkappaleissa erittäin suurilla syöttöarvoilla ja tasaisella käynnillä. Mitat tehdasstandardin mukaan.
Etu
Optimoitu uramuoto, epäkeskinen päästö, suuret lastutilat.
Käyttötiedot
P
260
P
240
P
180
P
160
M
80
K
250
Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysuran työstösyvyys 1×D; 0,3×D särmäyksessä |
| Työstöstrategia | HPC |
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Pajastandardi |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | 0 / −0,03 |
| Kiinnitys | HB, h6 |
| Kierrekulma | 38 astetta |
| Sarja | Pro Steel |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysurajyrsintä: lastuamissyvyys 1×D; 0,3×D sivujyrsinnässä |
| Varren malli | HB, h6 |
| Kiinnitys | HB, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.32 mm |
| Toleranssi nimellis-⌀ | 0 / −0,03 |
| Terien lukumäärä z | 4 |

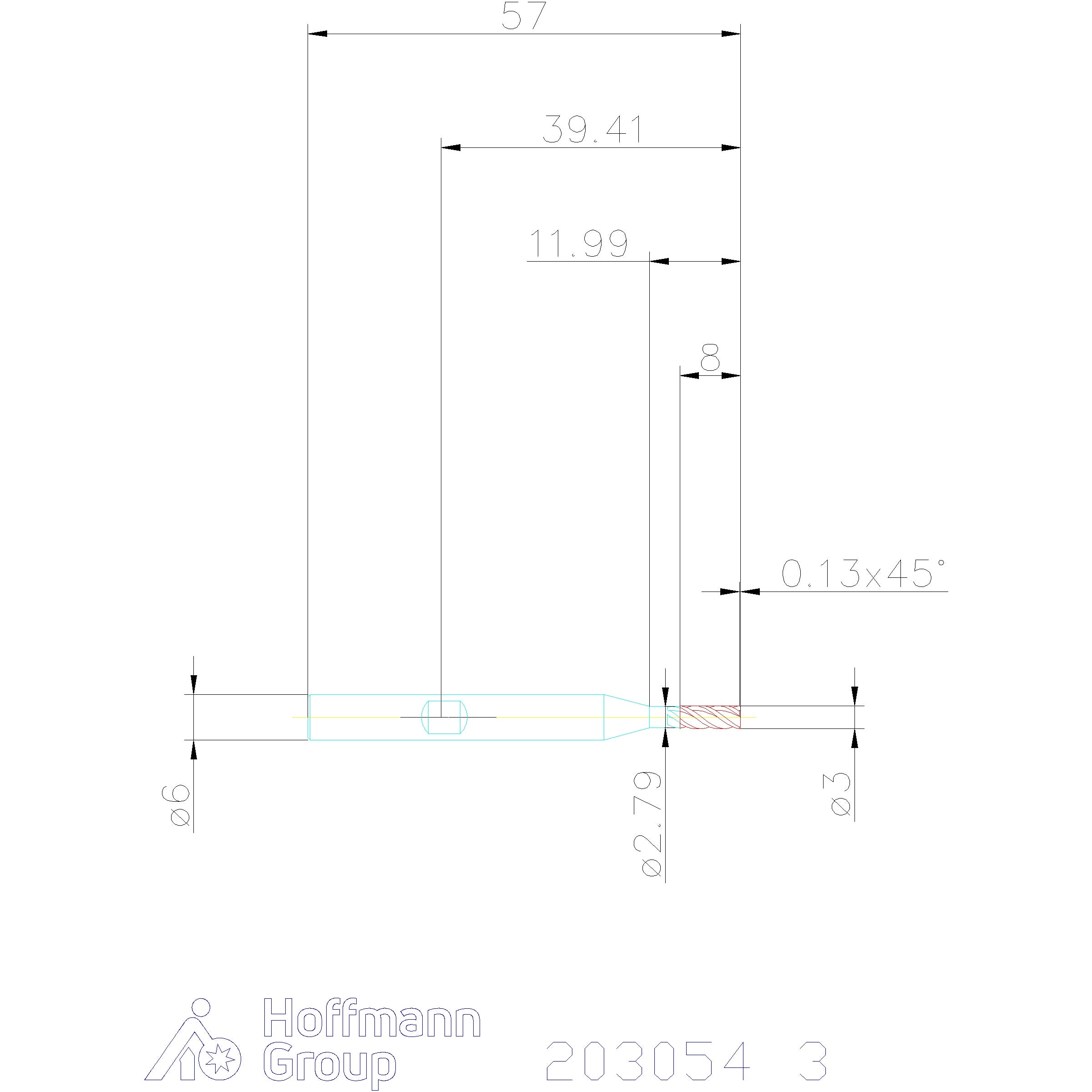

| Halkaisija ⌀ | 3 mm |
| Jyrsintäsyvyys ap max. | 3 mm |
| Korjauskerroin fz | 2 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 57 mm |
| Leikkuupituus | 8 mm |
| Viisteen leveys 45° | 0.13 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 38 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 8 mm |
| Vapautushalkaisija d1 | 2.8 mm |
| Vapaahionnan pituus | 12 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0.025 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0.02 mm |
| Varren tyyppi | HB ja h6 |
Media
Tuotetiedot
| Tuotenumero | 203054 |
|---|---|
| EAN | 4045197712875 |
