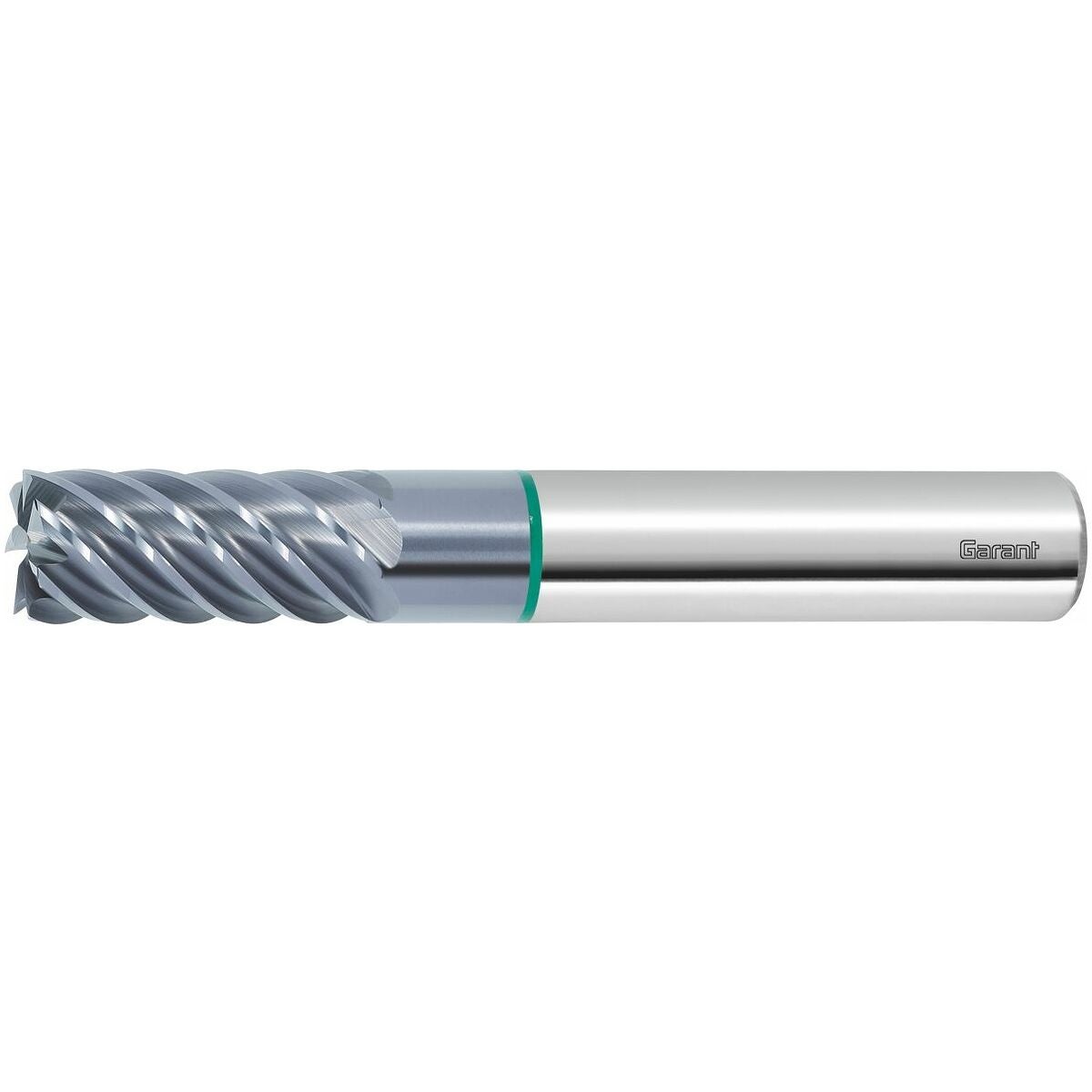

GARANT Master Steel HM-viimeistelyjyrsin HPC TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Viimeistelytyöstöön.
Erityinen geometria optimaaliseen lastunpoistoon.
Korkea omavakaus ja hyvä tasapaino erojaon ansiosta.
Kylkijyrsintään viimeistelytyöstönä.
Sopii titaanin ja titaaniseosten työstöön.
Huomautus
Uudelleenhionta mahdollinen alkaen ⌀ DC = 6 mm.
ae max = 0,1×D
Käyttötiedot
P
360
P
340
P
300
P
290
P
200
M
130
M
120
S
100
K
300
Tekniset tiedot
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,1×D särmäyksessä |
|---|---|
| Hammastusjako | Epäsäännöllinen |
| Työstöstrategia | HPC |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Verstasstandardi |
| Syöttösuunta | vaakasuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | f8 |
| Kiinnitys | DIN 6535 HA, h6 |
| Kierrekulma | 45 astetta |
| Sarja | Master Steel |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,1×D urajyrsinnässä |
| Kiinnitys | DIN 6535 HA, h6:n kanssa |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0,16 mm |
| Toleranssi nimellis-⌀ | f8 |
| Terien lukumäärä z | 7 |

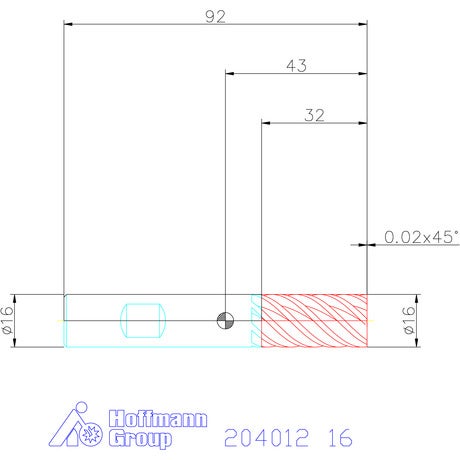

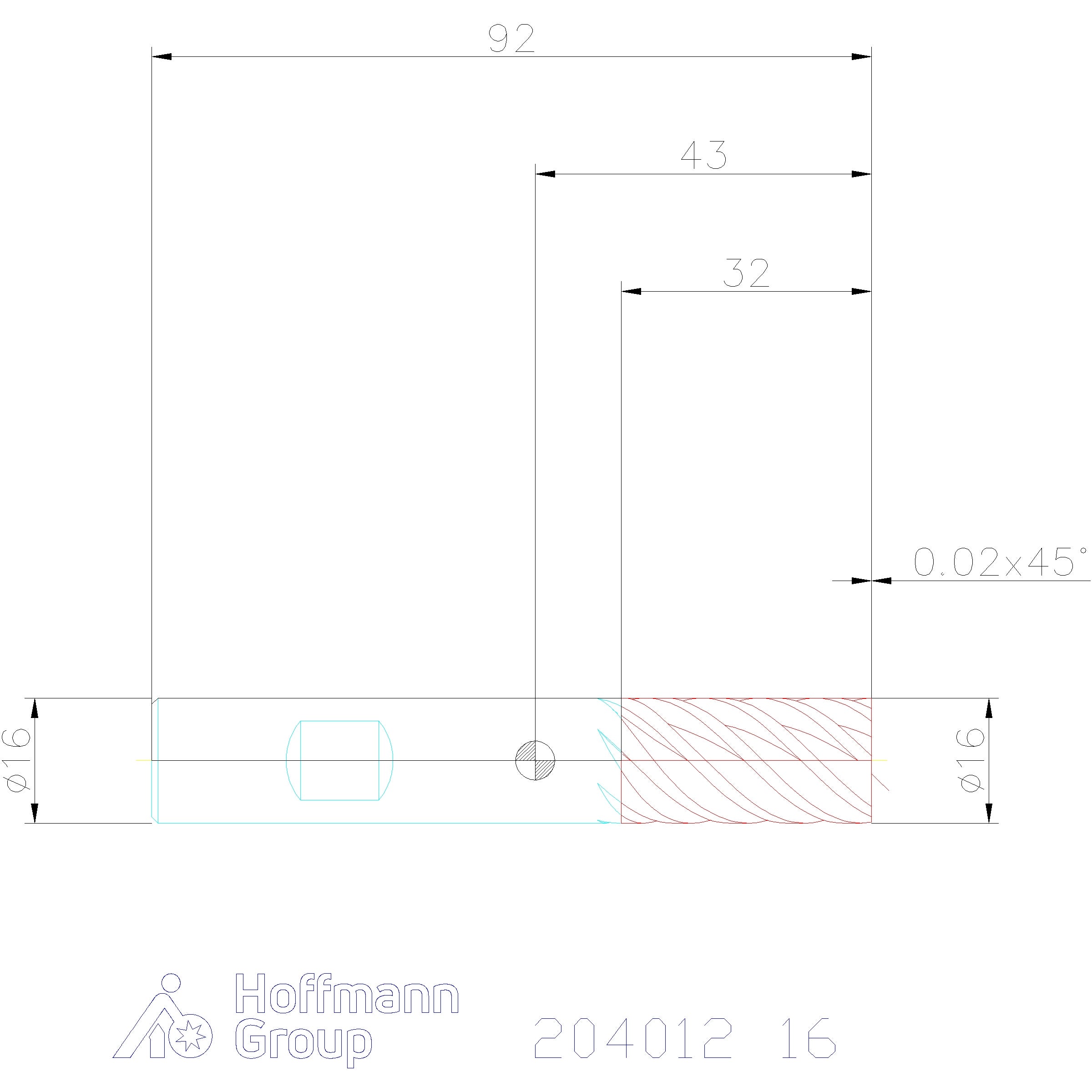

| Halkaisija ⌀ | 16 mm |
| Korjauskerroin fz | 1.5 |
| Varren halkaisija ds | 16 mm |
| Kokonaispituus l | 92 mm |
| Leikkuupituus | 32 mm |
| Viisteen leveys 45° | 0,16 mm |
| Syöttösuunta | vaakasuora |
| Kierrekulma | 45 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 32 mm |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0,117 mm |
Media
Tuotetiedot
| Tuotenumero | 204012 |
|---|---|
| EAN | 4045197886651 |
