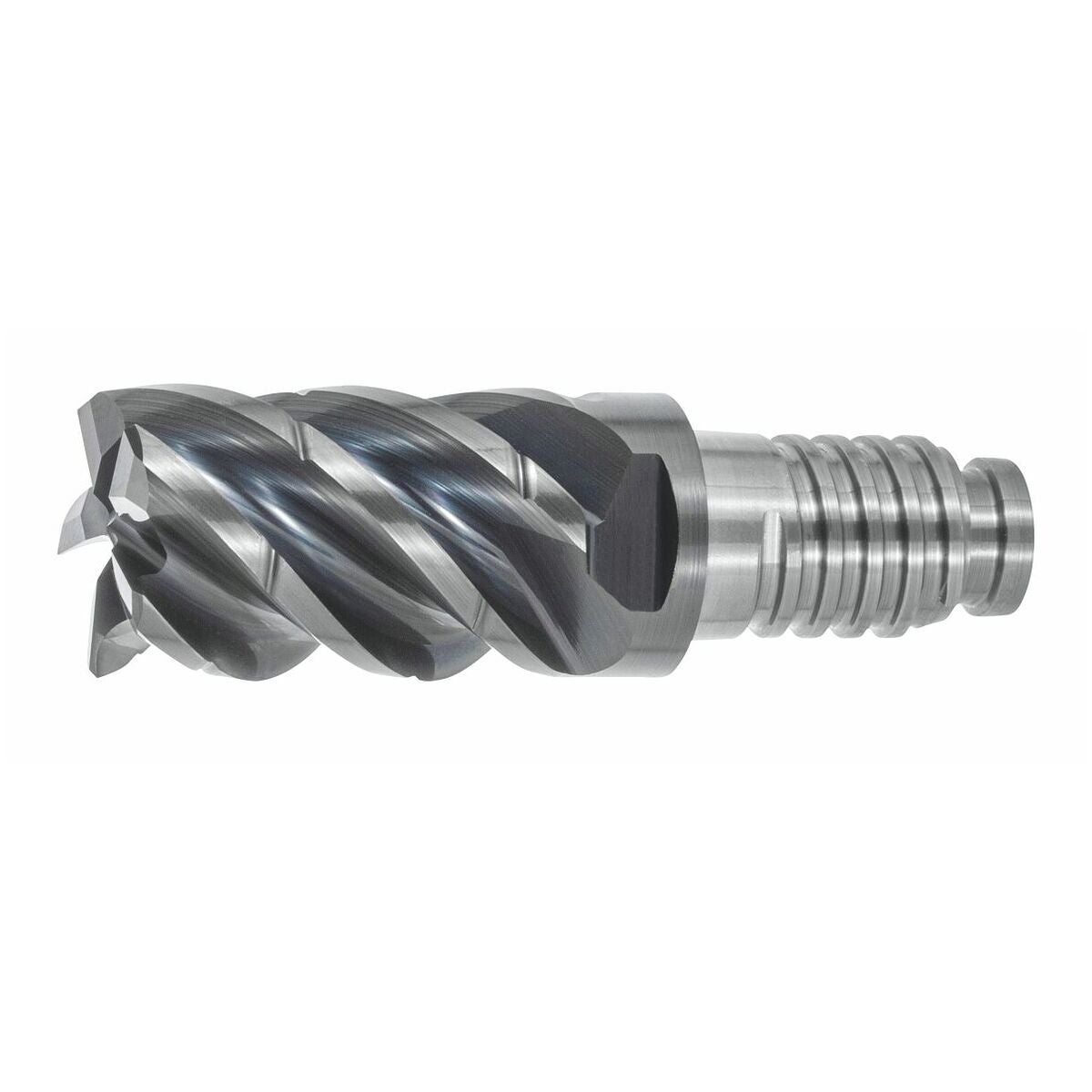

DUO-LOCK HAIMER MILL Power Series HPC AlTiN 10 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päägeometria rampaukseen ja porausympyräjyrsintään. Ensisijainen valinta sovelluksiin, joissa on lyhyt ulottuma.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin, joissa on pitkä ulottuma ja epävakaat kiinnitysolosuhteet. Erityisen rauhallista käyntiä varten pitkissä ulottumissa suositellaan ensisijaisesti HM-jatkojen käyttöä.
Huomautus
hmax: Taulukossa annetut arvot ovat enimmäisarvoja
aemax = 0,05 × D TPC-työstöön.
Käyttötiedot
N
235
N
700
N
700
P
220
P
180
P
160
P
120
M
80
K
130

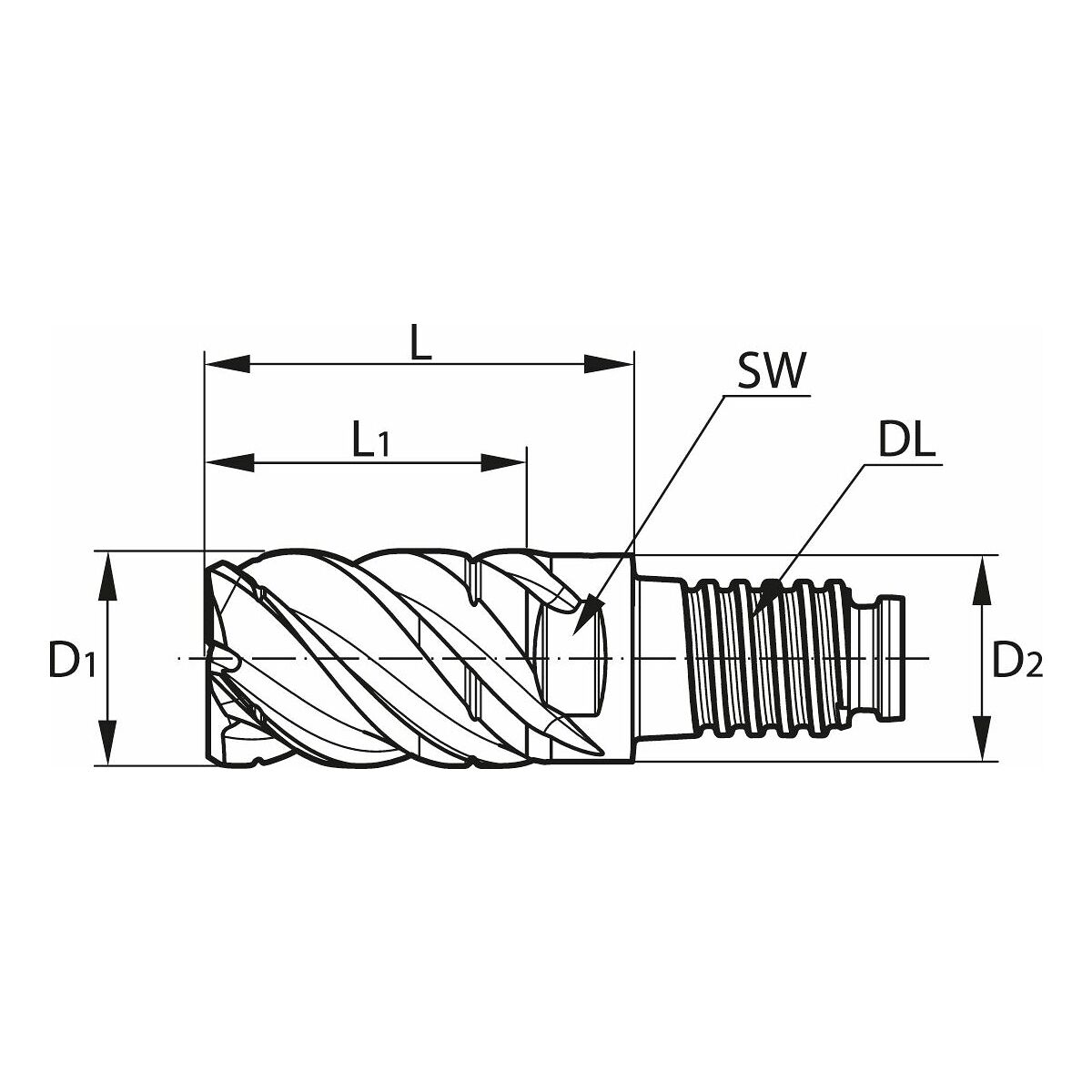

Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Työstöstrategia | TPC |
| Pinnoite | AlTiN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Jyrsintäteräpalat |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Verstasstandardi |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | h9 |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,05×D |
| Sopiva peruspidike | kierteellä |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.3 mm |
| Toleranssi nimellis-⌀ | h9 |
| Terien lukumäärä z | 5 |
| Korjauskerroin fz | 2 |
| Viisteen leveys 45° | 0.3 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Suurin sahaussyvyys ap max jyrsimällä | 15 mm |
| Leikkuupituus l2 | 15 mm |
| Leikkaus-⌀ d | 10 mm |
| Terien lukumäärä z | 5 |
| Kokonaispituus l | 20 mm |
| Lastun keskipaksuus hmax tpc-jyrsinnässä teräkselle < 900n/mm2 | 0,026 mm |
| Ulkonemispituus l1 | 15 mm |
| Duo-lock-liitäntä | DL10 |
| Avaimen väli sw | 8 mm |
| ⌀ d2 | 9.6 mm |
| Suositeltu kiristysmomentti | 20 Nm |

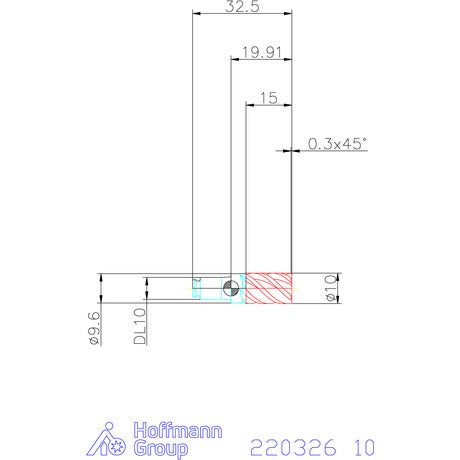

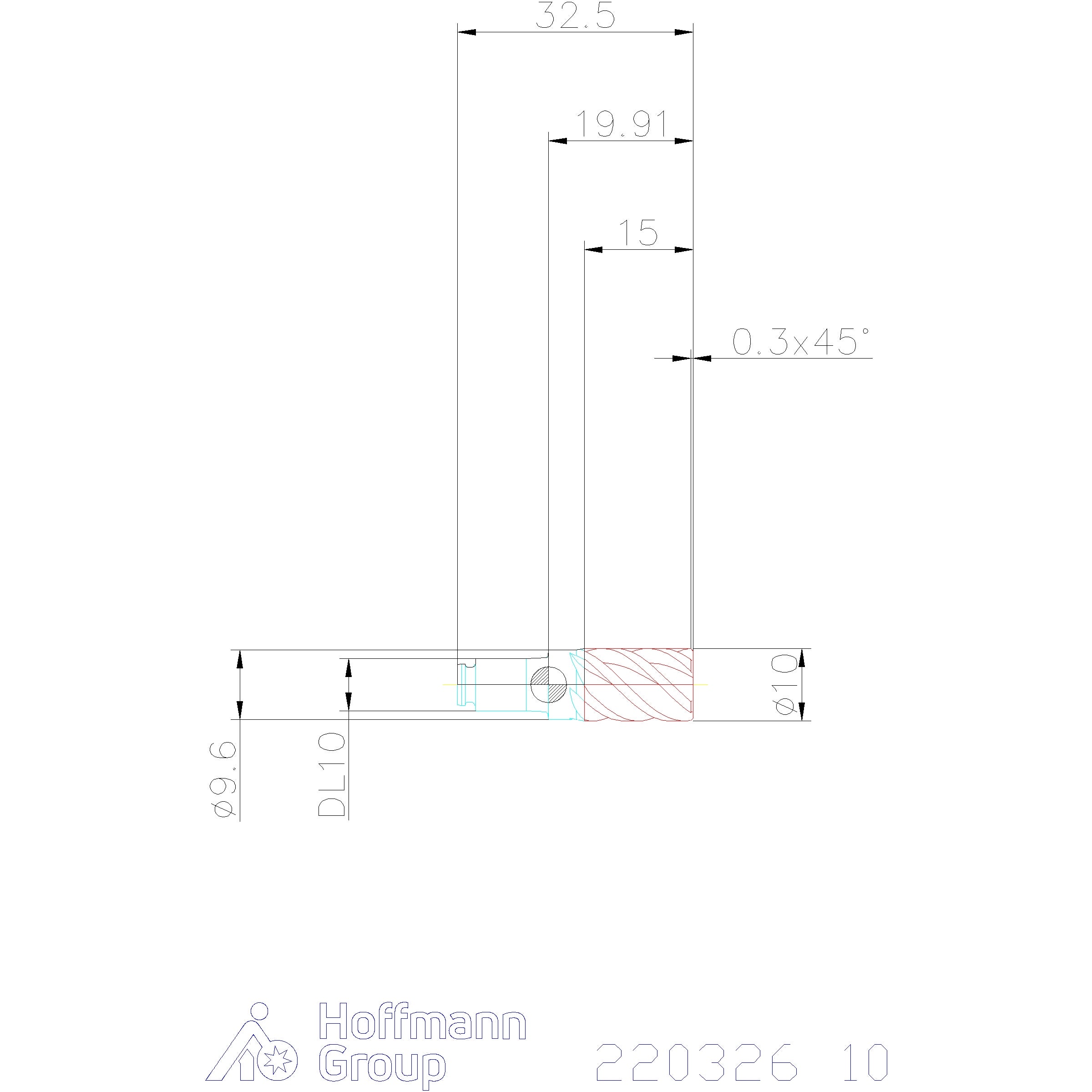

Media
Tuotetiedot
| Tuotenumero | G22032610 |
|---|---|
| EAN | 4034221102997 |
