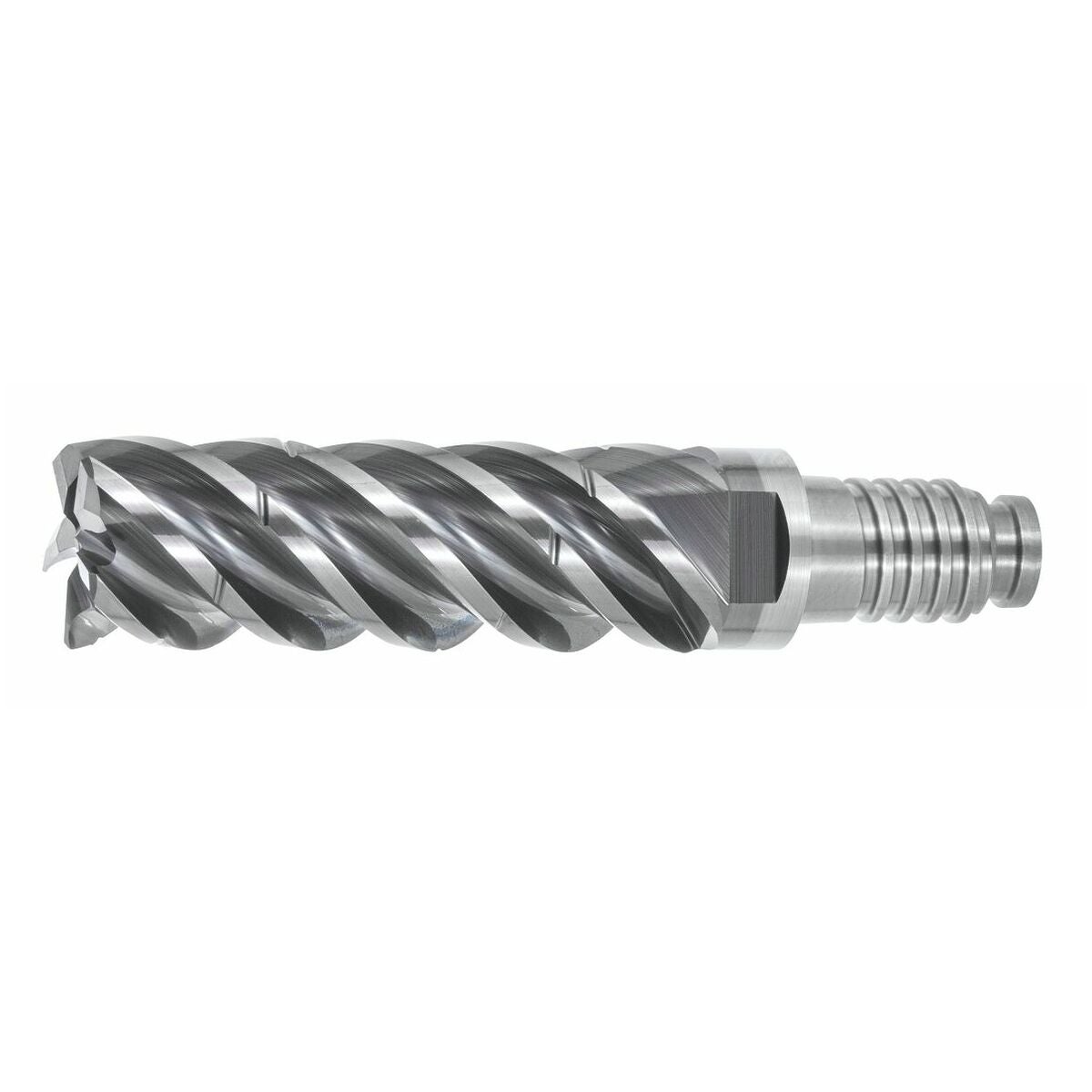

DUO-LOCK HAIMER MILL Power Series HPC AlTiN 16 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22032716
Varastotilanne: 4kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päätygeometria ramppaukseen ja poraympyräjyrsintään. Ensisijainen valinta sovelluksiin, joissa on lyhyt ulkonema.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin, joissa on pitkä ulkonema ja epävakaat kiinnitysolosuhteet. Erityisen rauhalliseen käyntiin pitkillä ulkonemilla suositellaan ensisijaisesti HM-jatkoja.

Huomautus
h_max: Taulukossa ilmoitetut arvot ovat maksimiarvoja
ae_max = 0,05 × D TPC-koneistukselle.

Käyttötiedot

Tekniset tiedot

Ominaisuus: kierrekulma	Epäsäännöllinen
Työstöstrategia	TPC
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Jyrsinlaatta
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Verstasstandardi
Syöttösuunta	vaakasuora, vino ja pystysuora
Kulmaviisteen kulma	45 astetta
Toleranssi nimellis-⌀	h9
Kytkeytymisleveys a_e jyrsintäoperaatiossa	0,05×D
Sopiva peruspidike	kierteellä
Kulmaviisteen kulma	45 astetta
Lastuamissyvyys a_{p min}	0,5 mm
Toleranssi nimellis-⌀	h9
Terien lukumäärä z	5
Korjauskerroin f_z	2
Viisteen leveys 45°	0,5 mm
Syöttösuunta	vaakasuora, vino ja pystysuora
Suurin sahaussyvyys a_{p max} jyrsimällä	48 mm

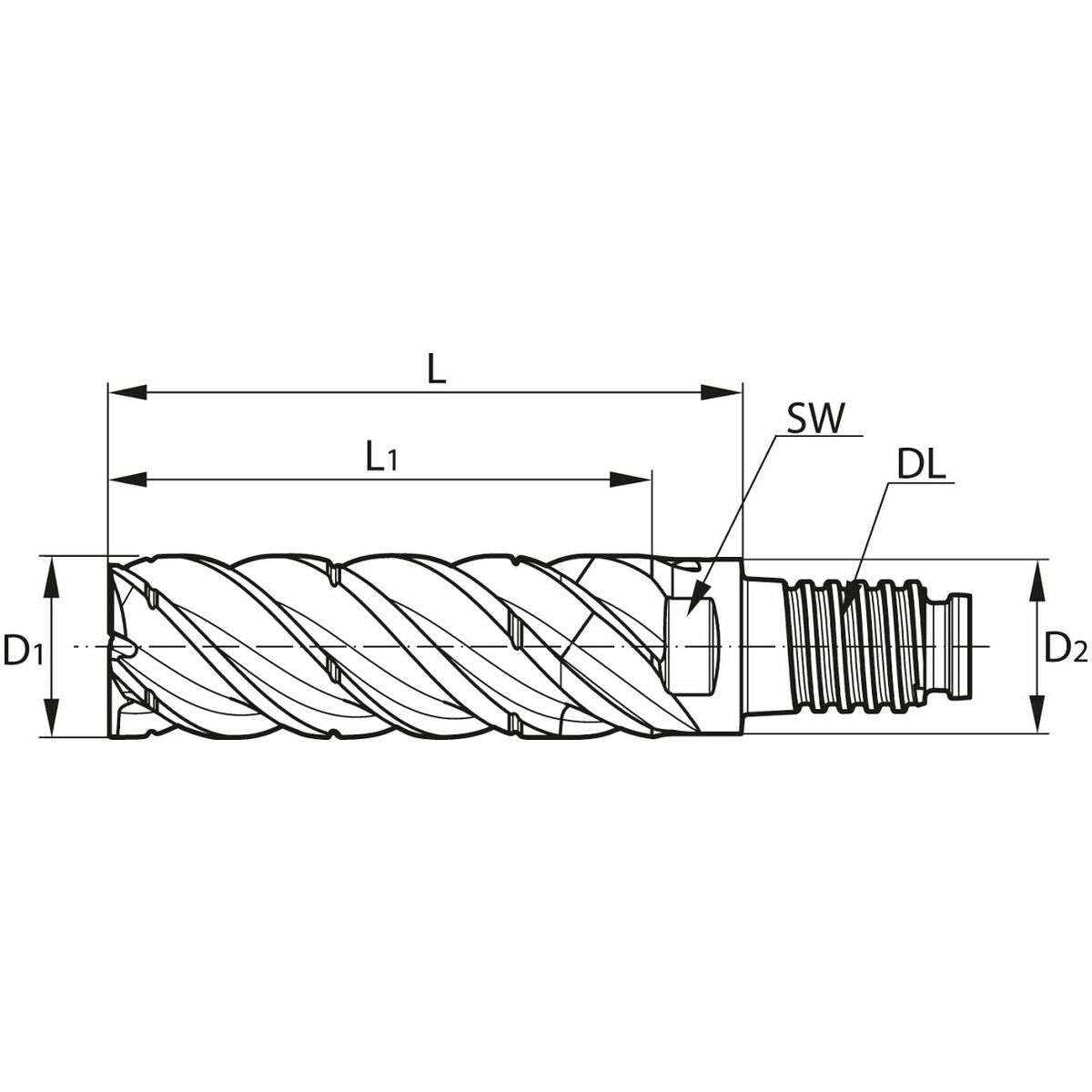

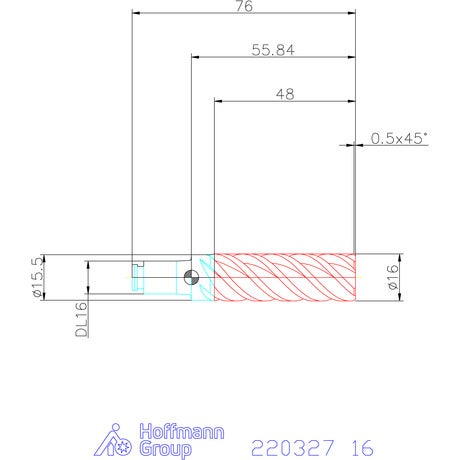

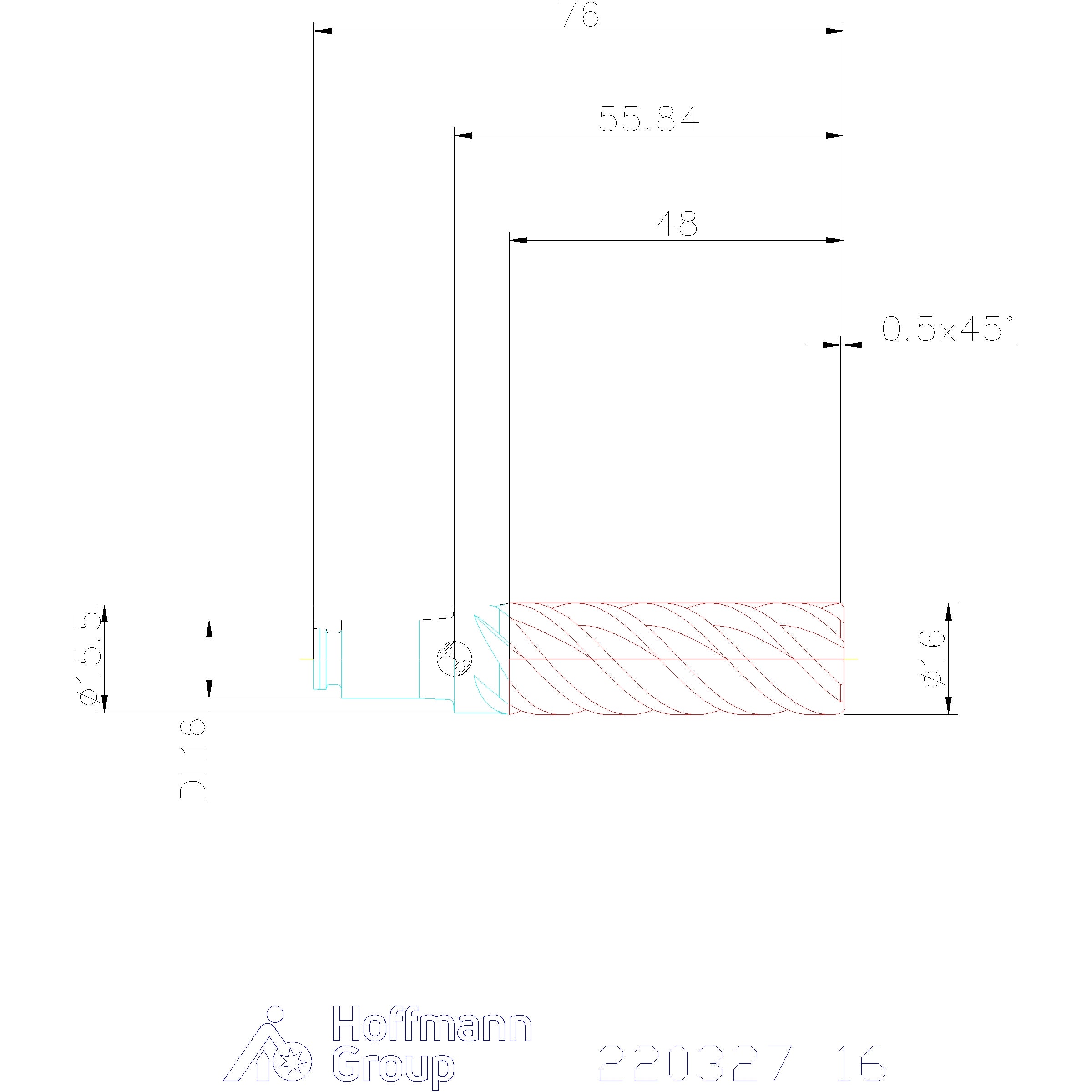

Leikkuupituus l₂	48 mm
Leikkaus-⌀ d	16 mm
Terien lukumäärä z	5
Kokonaispituus l	56 mm
Lastun keskipaksuus h_max tpc-jyrsinnässä teräkselle < 900n/mm²	0,035 mm
Ulkonemispituus l₁	48 mm
Duo-lock-liitäntä	DL16
Avaimen väli sw	13 mm
⌀ d₂	15.5 mm
Suositeltu kiristysmomentti	60 Nm
