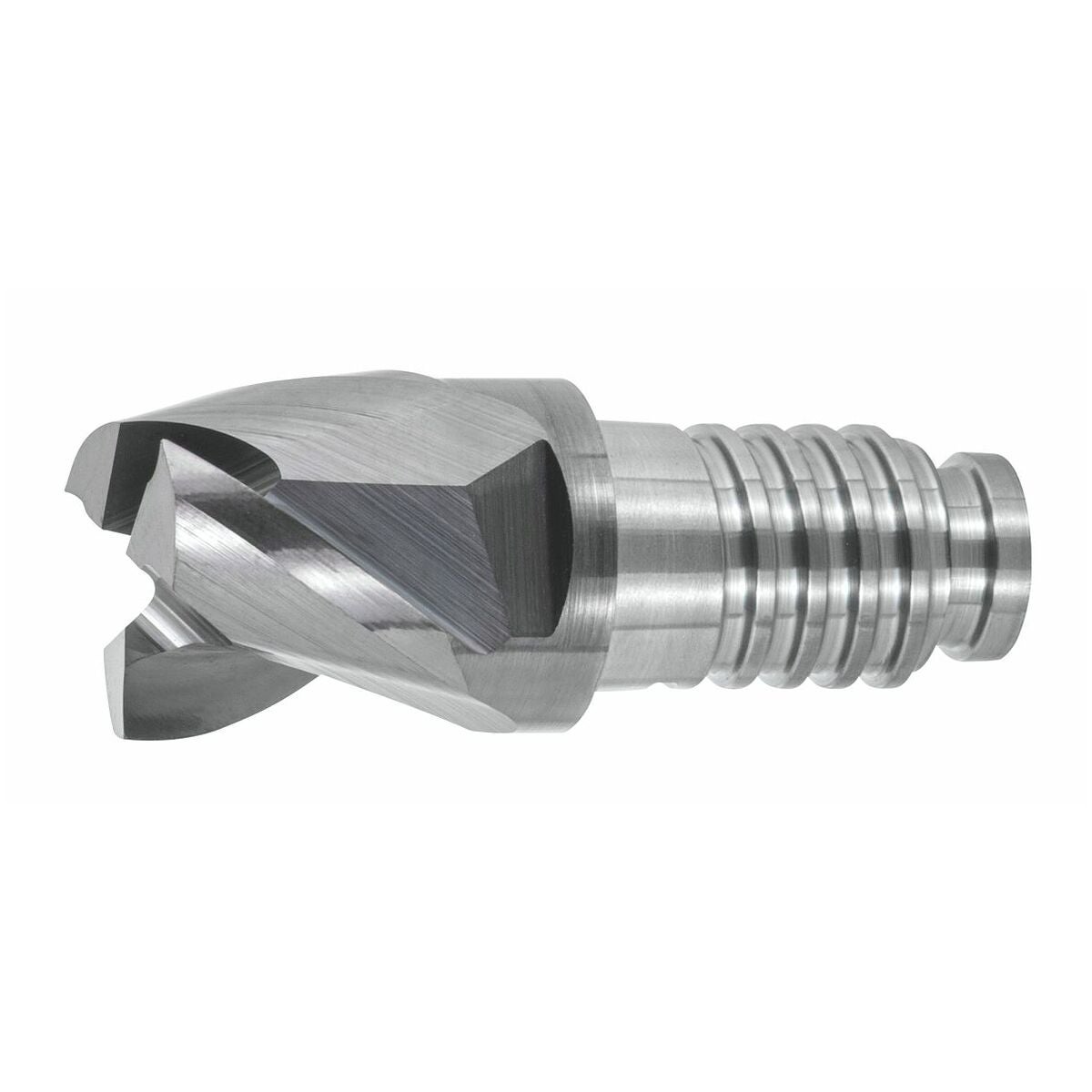

DUO-LOCK HAIMER MILL HPC AlTiN 10 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22031210
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päägeometria rampitukseen ja porakiertojyrsintään. Ensisijainen valinta sovelluksiin, joissa ulkonema on lyhyt.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin, joissa ulkonema on pitkä ja kiinnitysolosuhteet epävakaat. Erityisen rauhallisen käynnin saavuttamiseksi pitkissä ulkonemissa tulisi mieluiten käyttää HM-jatkoja.

Huomautus
Ohjearvot täysurajyrsintään a_pmax </= 0,5 × D.

Käyttötiedot

Tekniset tiedot

Ominaisuus: kierrekulma	Epäsäännöllinen
Hammastusjako	Epäsäännöllinen
Työstöstrategia	HPC
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Jyrsinvaihtopala
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Korjaamostandardi
Syöttösuunta	vaakasuora, vino ja pystysuora
Kulmaviisteen kulma	90 astetta
Toleranssi nimellis-⌀	f8
Kierrekulma	36 astetta
Kytkeytymisleveys a_e jyrsintäoperaatiossa	täysura sahaussyvyys 1×D; 0,05×D lieriöjyrsinnässä
Sopiva peruspidike	kierteellä
Kulmaviisteen kulma	90 astetta
Lastuamissyvyys a_{p min}	0.05 mm
Toleranssi nimellis-⌀	f8
Terien lukumäärä z	3
Jyrsintäsyvyys a_{p max.}	10 mm
Korjauskerroin f_z	2
Syöttösuunta	vaakasuora, vino ja pystysuora
Kierrekulma	36 astetta
Suurin sahaussyvyys a_{p max} jyrsimällä	7.5 mm
Syöttö f_z lieriöjyrsinnässä teräksessä < 900 N/mm²	0.06 mm
Syöttö f_z urajyrsintään teräksessä < 900 N/mm²	0.03 mm

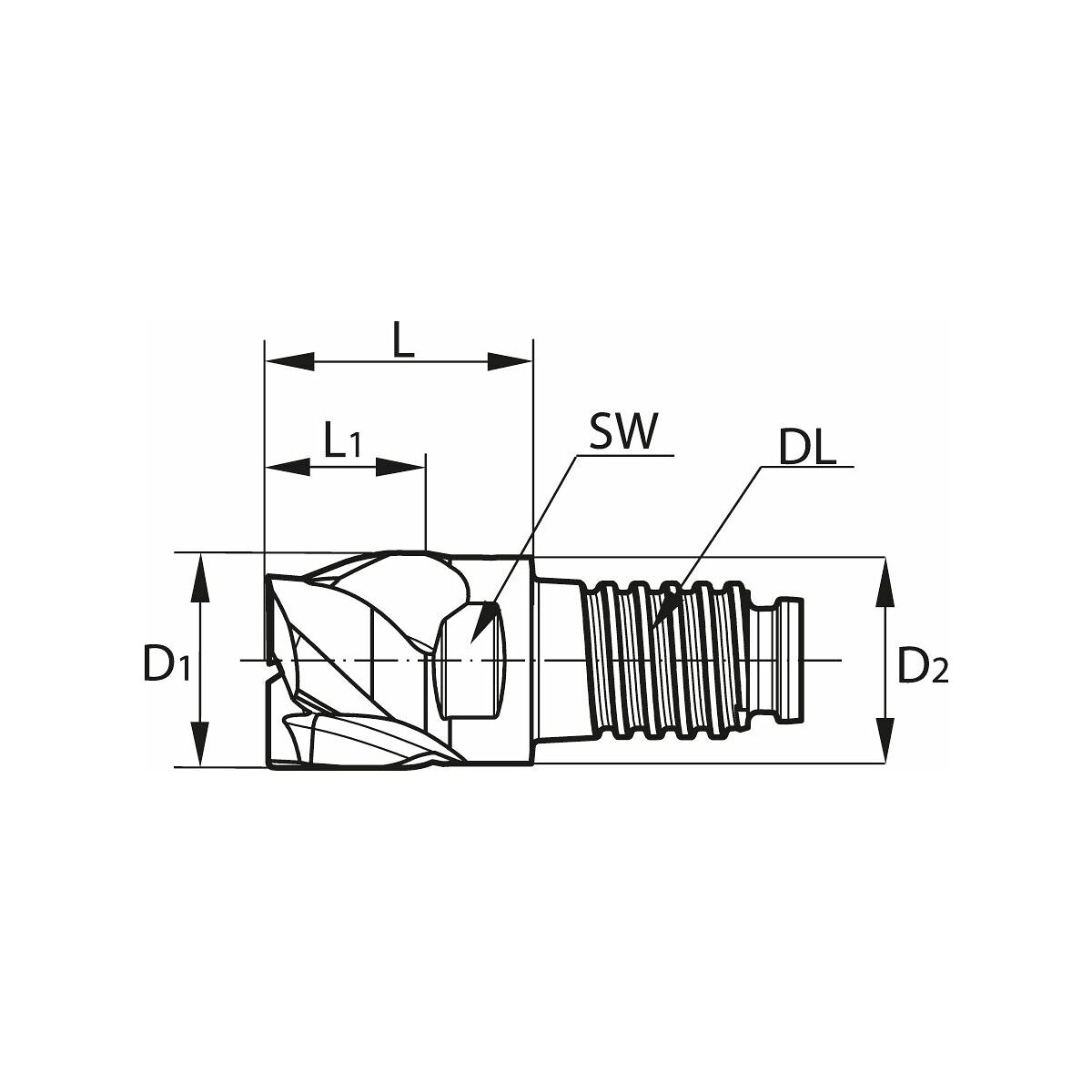

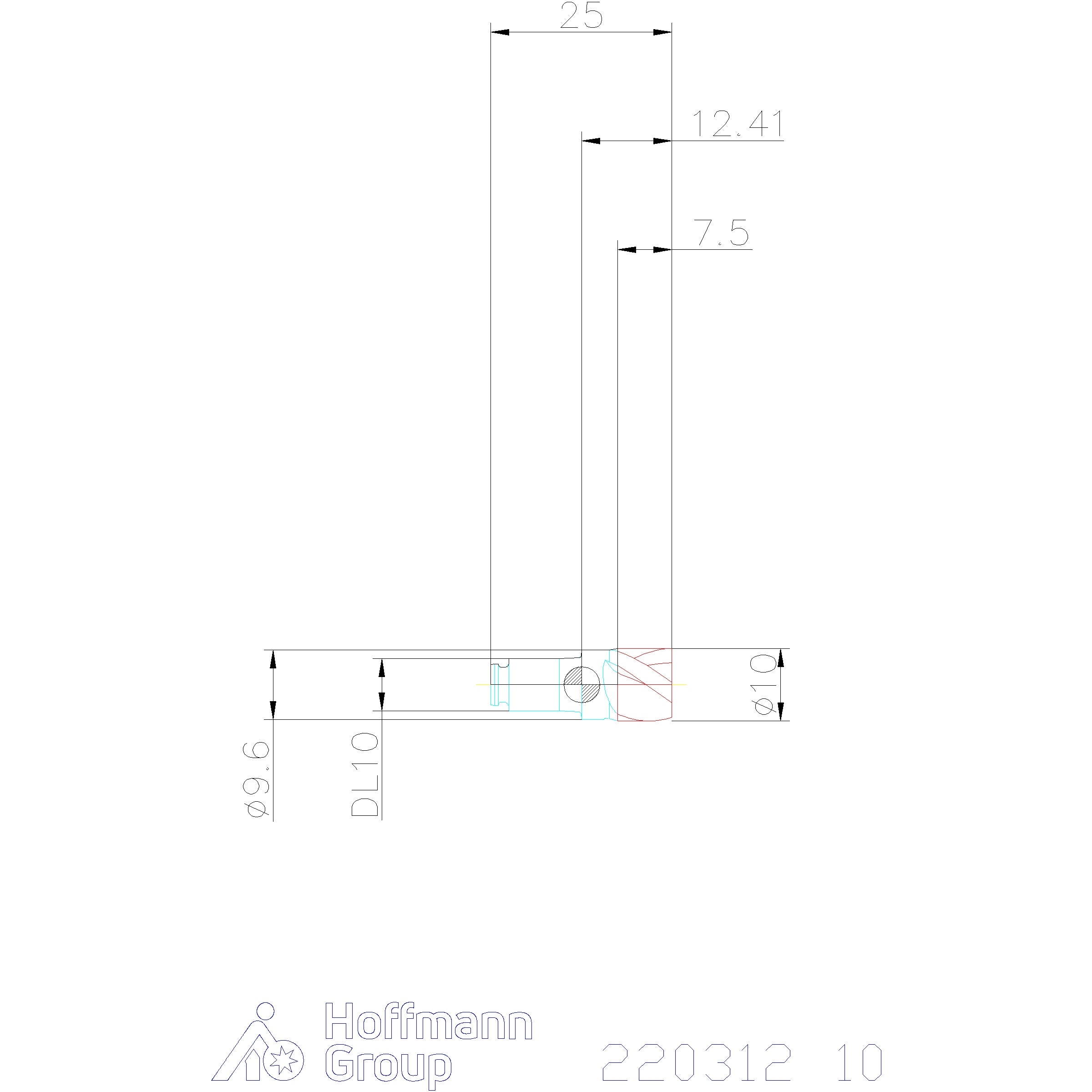

Leikkuupituus l₂	7.5 mm
Leikkaus-⌀ d	10 mm
Terien lukumäärä z	3
Kokonaispituus l	12,5 mm
Ulkonemispituus l₁	7.5 mm
Duo-lock-liitäntä	DL10
Avaimen väli sw	8 mm
⌀ d₂	9.6 mm
Suositeltu kiristysmomentti	20 Nm
