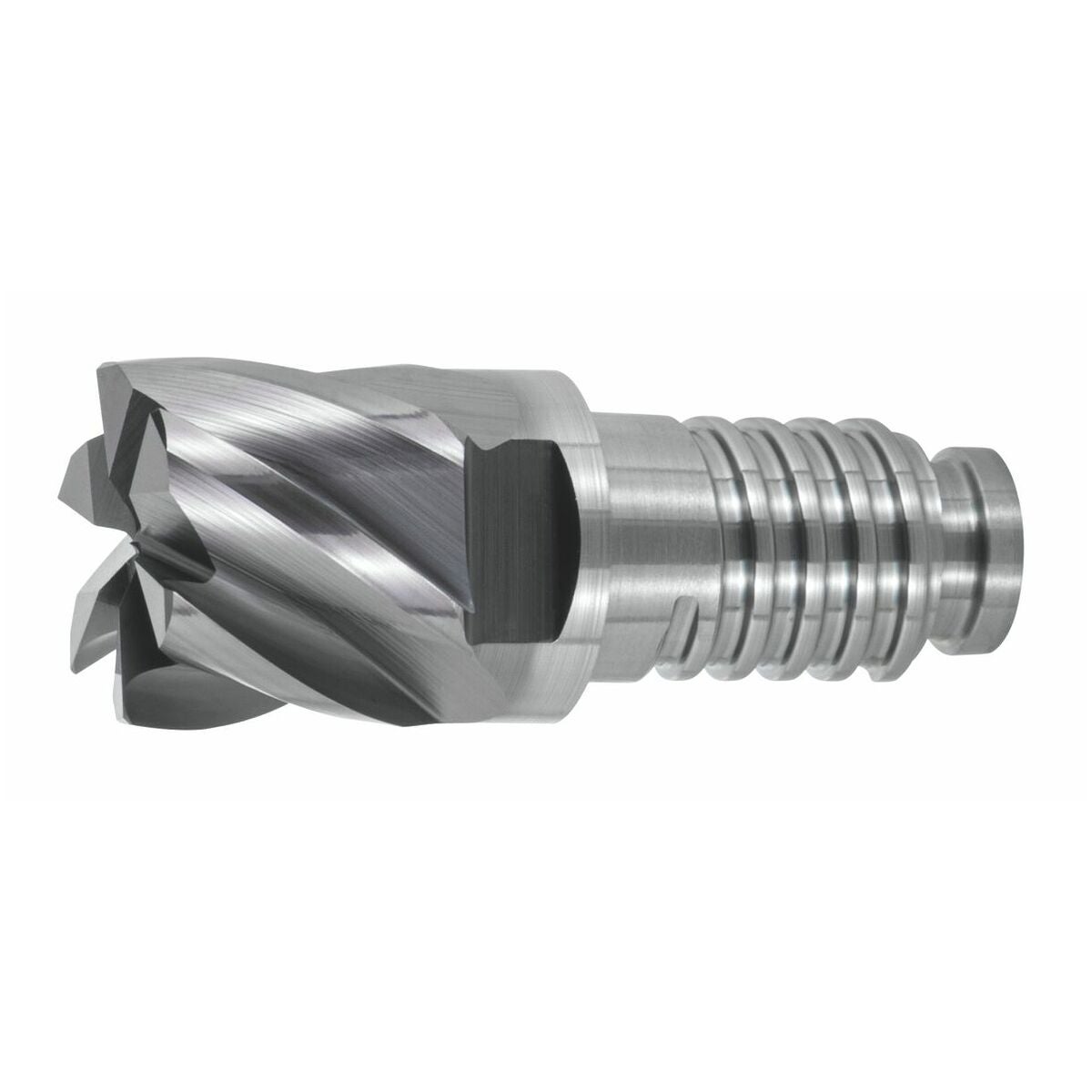

DUO-LOCK HAIMER MILL HPC AlTiN 10 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22032210
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Malli
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päätygeometria ramping-työstöön ja porausympyräjyrsintään. Ensisijainen valinta sovelluksiin lyhyillä ulkonemilla.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin pitkällä ulkonemalla ja epävakaissa kiinnitysolosuhteissa. Erityisen rauhallisen käynnin saavuttamiseksi pitkillä ulkonemilla tulisi mieluiten käyttää kovametallijatkeita.

Käyttötiedot

Tekniset tiedot

Hammastusjako	Epäsäännöllinen
Työstöstrategia	HPC
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Jyrsinnän teräpalat
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Pajastandardi
Syöttösuunta	vaakasuora
Kulmaviisteen kulma	45 astetta
Toleranssi nimellis-⌀	f8
Kierrekulma	35 astetta
Kytkeytymisleveys a_e jyrsintäoperaatiossa	0,05×D jyrsimällä
Sopiva peruspidike	kierteellä
Kulmaviisteen kulma	45 astetta
Lastuamissyvyys a_{p min}	0,2 mm
Toleranssi nimellis-⌀	f8
Terien lukumäärä z	6
Korjauskerroin f_z	2
Viisteen leveys 45°	0,2 mm
Syöttösuunta	vaakasuora
Kierrekulma	35 astetta
Suurin sahaussyvyys a_{p max} jyrsimällä	7.5 mm
Syöttö f_z lieriöjyrsinnässä teräksessä < 900 N/mm²	0,06 mm

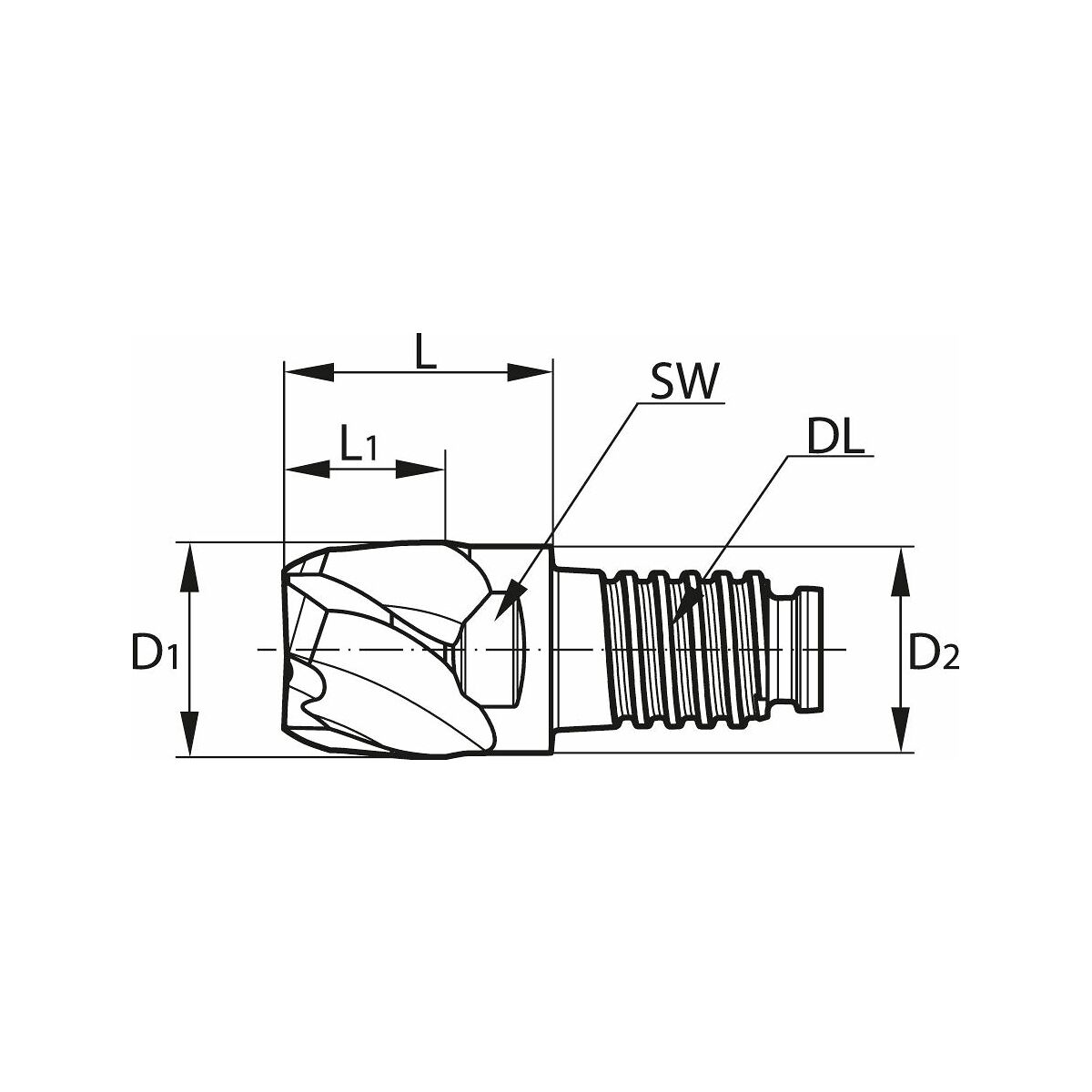

Leikkuupituus l₂	7.5 mm

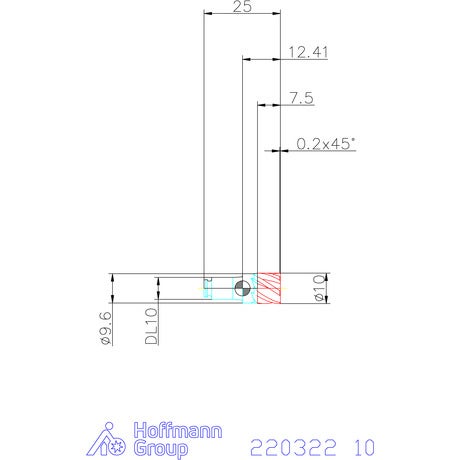

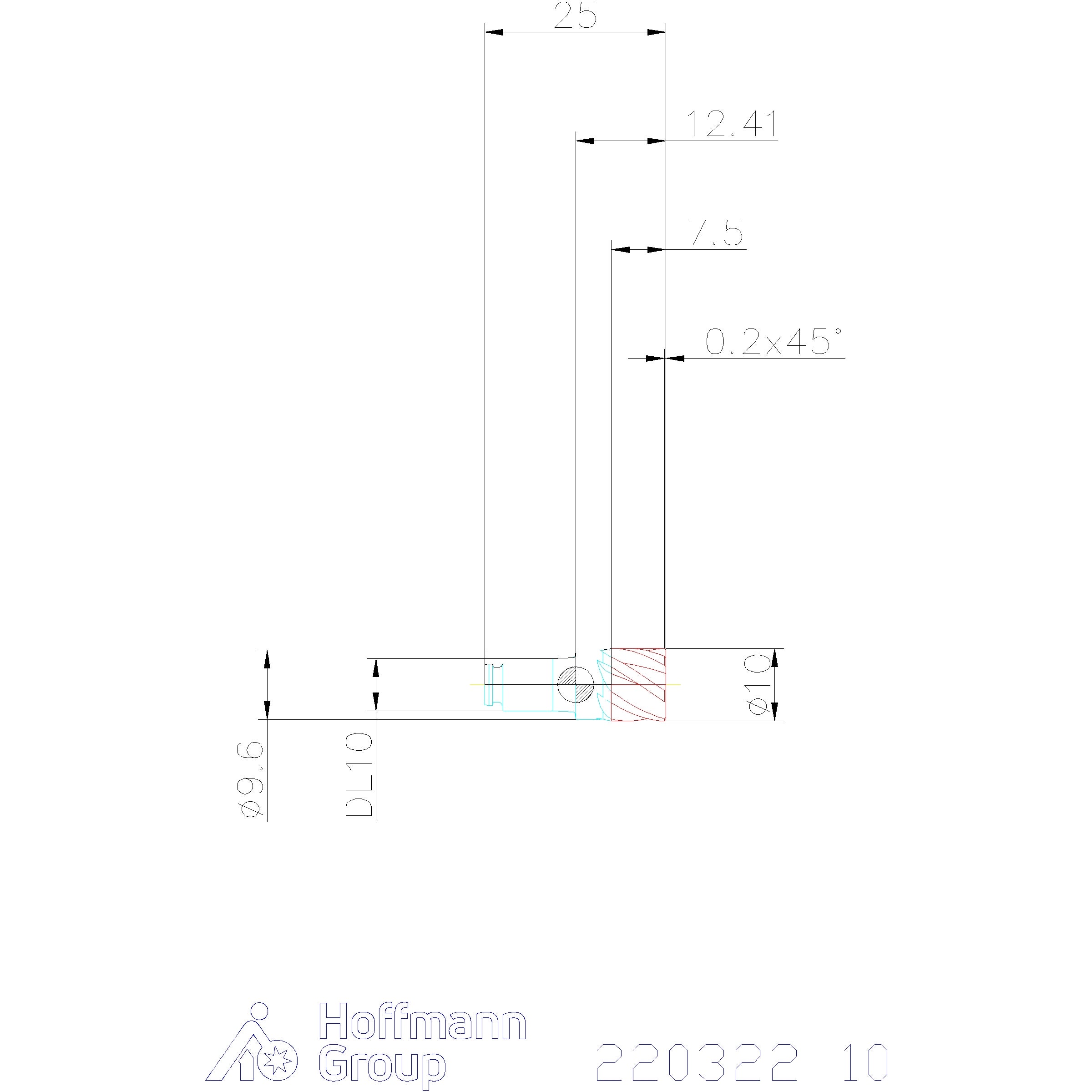

Leikkaus-⌀ d	10 mm
Terien lukumäärä z	6
Kokonaispituus l	12,5 mm
Ulkonemispituus l₁	7.5 mm
Duo-lock-liitäntä	DL10
Avaimen väli sw	8 mm
⌀ d₂	9.6 mm
Suositeltu kiristysmomentti	20 Nm
