DUO-LOCK HAIMER MILL HPC AlTiN 2 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Toteutus
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päägeometria rampaukseen ja porausympyräjyrsintään. Ensisijainen valinta sovelluksiin, joissa ulkonema on lyhyt.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin, joissa ulkonema on pitkä ja kiinnitysolosuhteet ovat epävakaat. Pitkillä ulkonemilla erityisen rauhallisen käynnin saavuttamiseksi suositellaan mieluiten HM-jatkoja.
Käyttötiedot
N
235
N
700
N
700
P
220
P
180
P
160
P
120
M
80
M
60
S
30
K
130
Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Hammastusjako | Epäsäännöllinen |
| Työstöstrategia | HPC |
| Pinnoite | AlTiN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Jyrsimisen vaihtopala |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Verstasstandardi |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | f8 |
| Kierrekulma | 36 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysura sahaussyvyys 1×D; 0,05×D sivujyrsinnässä |
| Sopiva peruspidike | kierteellä |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0,05 mm |
| Toleranssi nimellis-⌀ | f8 |
| Terien lukumäärä z | 3 |
| Jyrsintäsyvyys ap max. | 2 mm |
| Korjauskerroin fz | 2 |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kierrekulma | 36 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 3 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0.036 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0.018 mm |
| Leikkuupituus l2 | 3 mm |
| Leikkaus-⌀ d | 2 mm |
| Terien lukumäärä z | 3 |
| Kokonaispituus l | 20 mm |
| Ulkonemispituus l1 | 3 mm |
| Duo-lock-liitäntä | DL10 |
| Avaimen väli sw | 8 mm |
| ⌀ d2 | 9.6 mm |
| Suositeltu kiristysmomentti | 20 Nm |

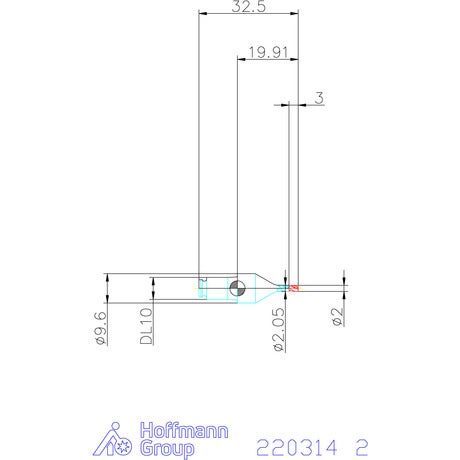

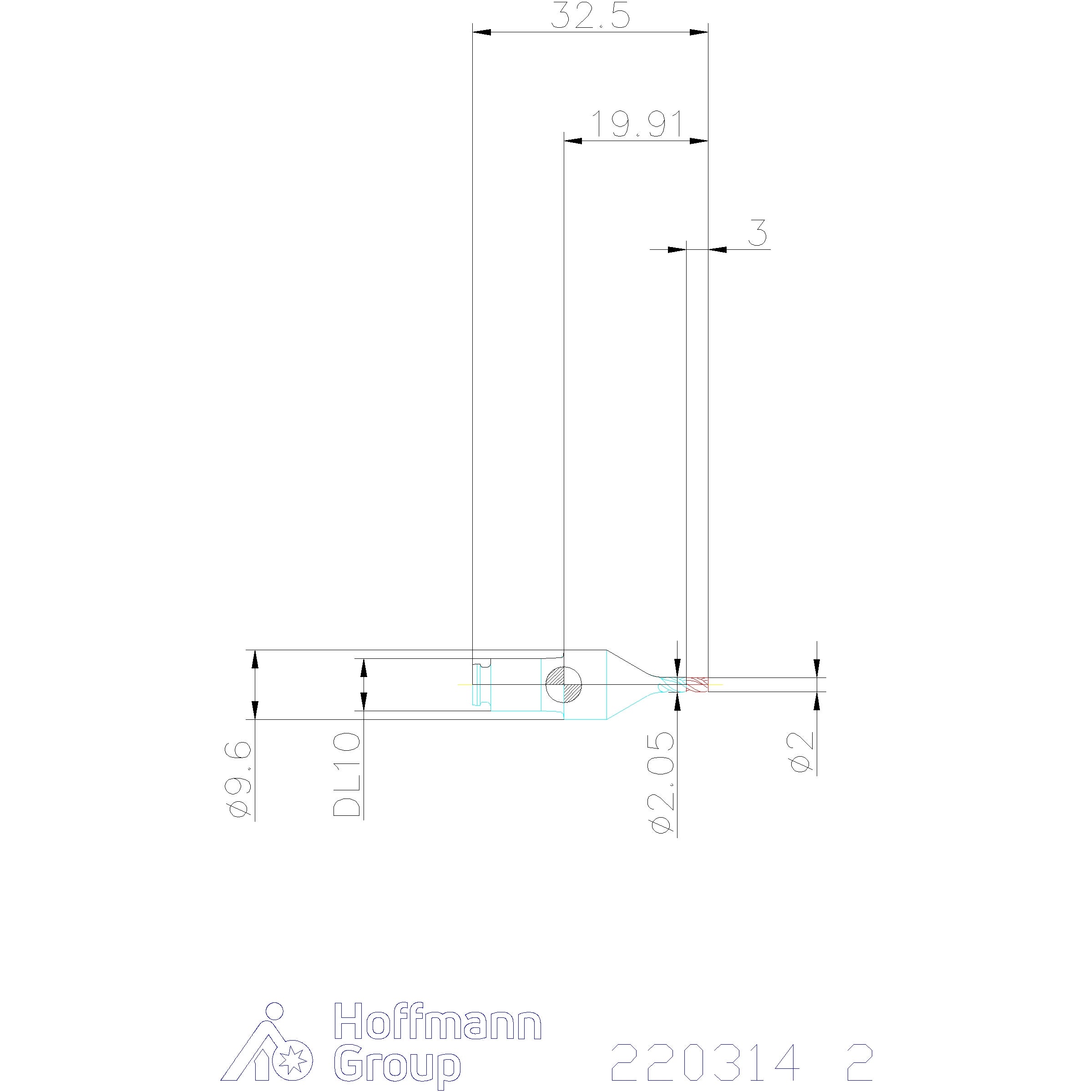

Media
Tuotetiedot
| Tuotenumero | G2203142 |
|---|---|
| EAN | 4034221139948 |
