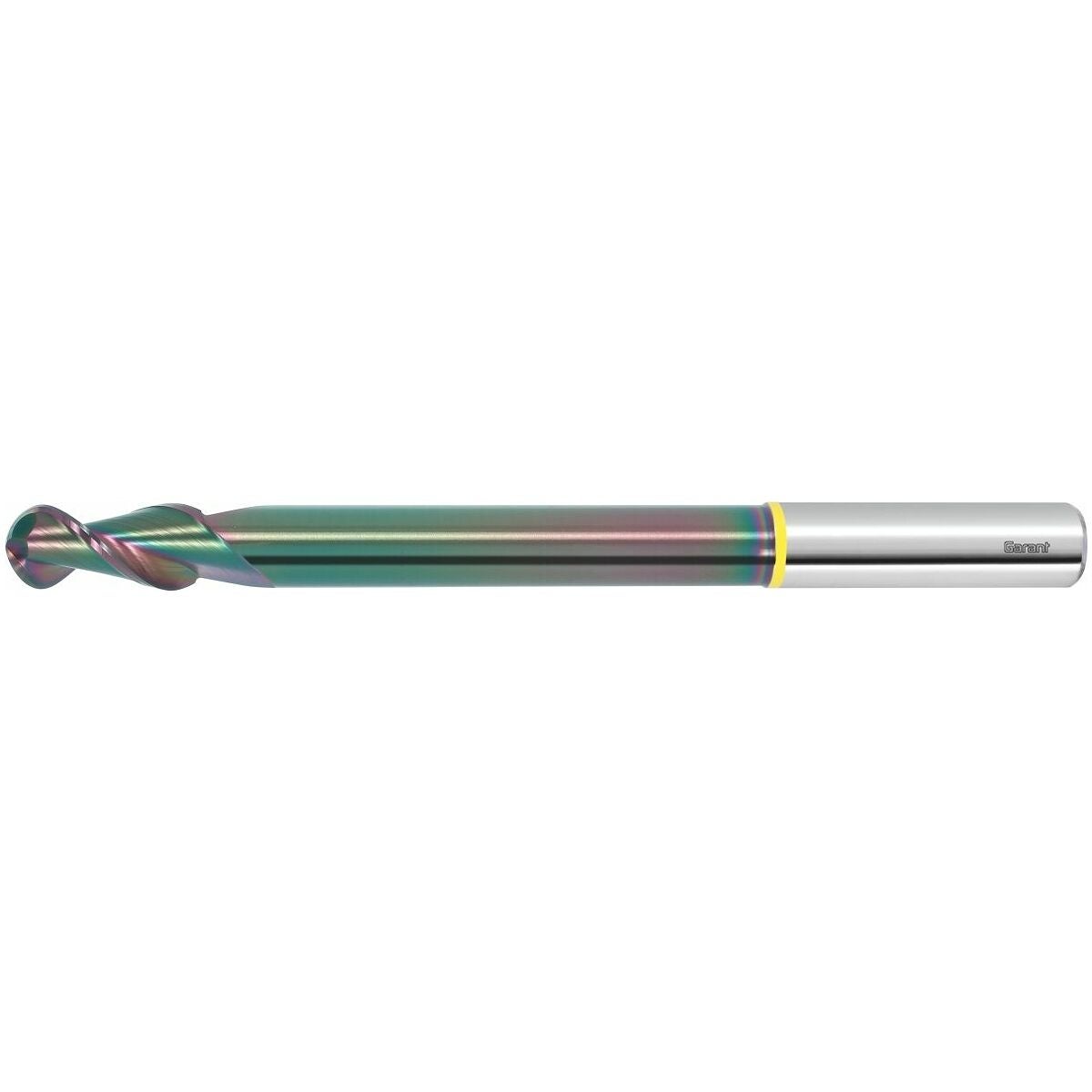

Täyskovametallinen täyssädejyrsin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Uusimman sukupolven DLC-pinnoitteella sp2.
Toleranssit: sädeprofiili = ±0,01 mm.
Huomautus
Tuotteen nro 207090 seuraaja.
Käyttötiedot
N
190
N
140
N
280
N
150
N
120
N
400
N
150
N
110
N
190
N
140
N
160
N
150
N
325
N
375
N
150
N
180
Tekniset tiedot
| Kiinnitys | DIN 6535 HA, h6 |
|---|---|
| Varren toleranssi | h6 |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,03×D kopiojyrsinnässä |
| Syöttösuunta | vaakasuora, viisto ja pystysuora |
| Materiaalille (värirengas) | keltainen |
| Toleranssi nimellis-⌀ | f8 |
| Pinnoite | DLC |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Täyssäde- ja varsijyrsin |
| Tyyppi | W |
| Leikkausmateriaali | VHM |
| Normi | Konepajanormi |
| Tasapainotuslaatu varrella | G 2,5, HA |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,03×D kopiojyrsinnässä |
| Kierrekulma | 45 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Suurin lastuamissyvyys ap max kopiojyrsinnässä | 0.36 mm |
| Säde r | 6 mm |
| Terien lukumäärä z | 2 |
| Halkaisija ⌀ | 12 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 150 mm |
| Leikkuupituus | 26 mm |
| Kierrekulma | 45 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 26 mm |
| Vapautushalkaisija d1 | 11.4 mm |
| Vapaahionnan pituus | 105 mm |
| Kiinnitys | DIN 6535 HA, h6 |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Syöttö fz kopiojyrsintään lyhytlastuisessa alumiinissa | 0,08 mm |
| Toleranssi nimellis-⌀ | f8 |

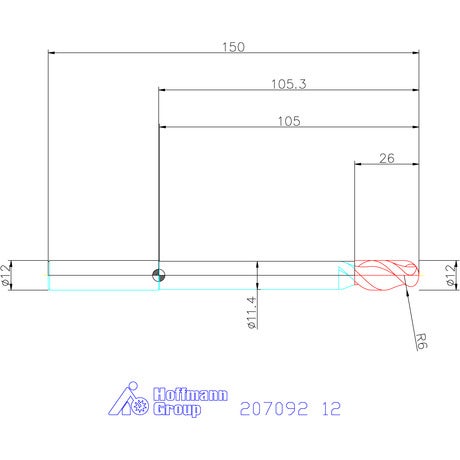

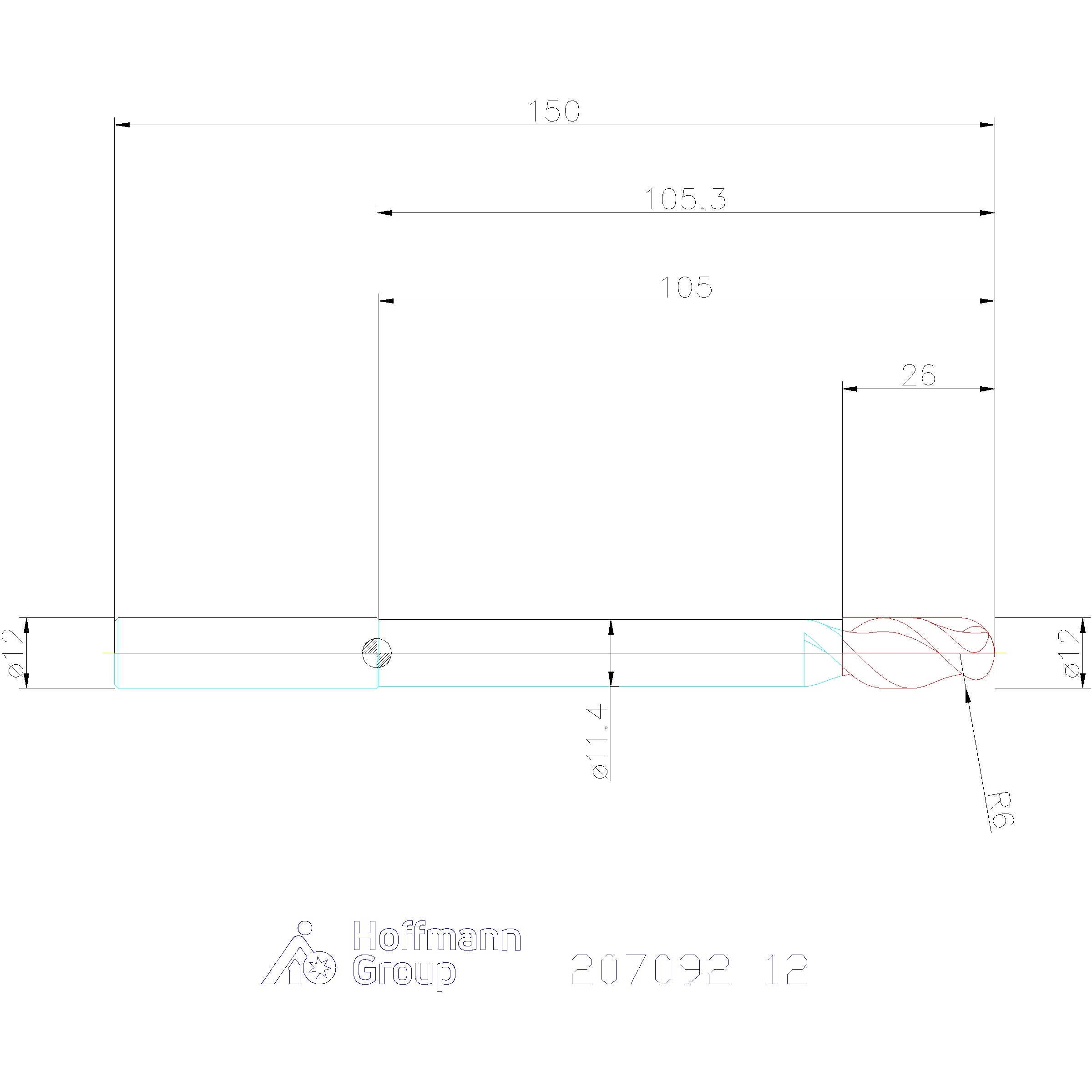

Media
Tuotetiedot
| Tuotenumero | 207092 |
|---|---|
| EAN | 4045197849861 |
