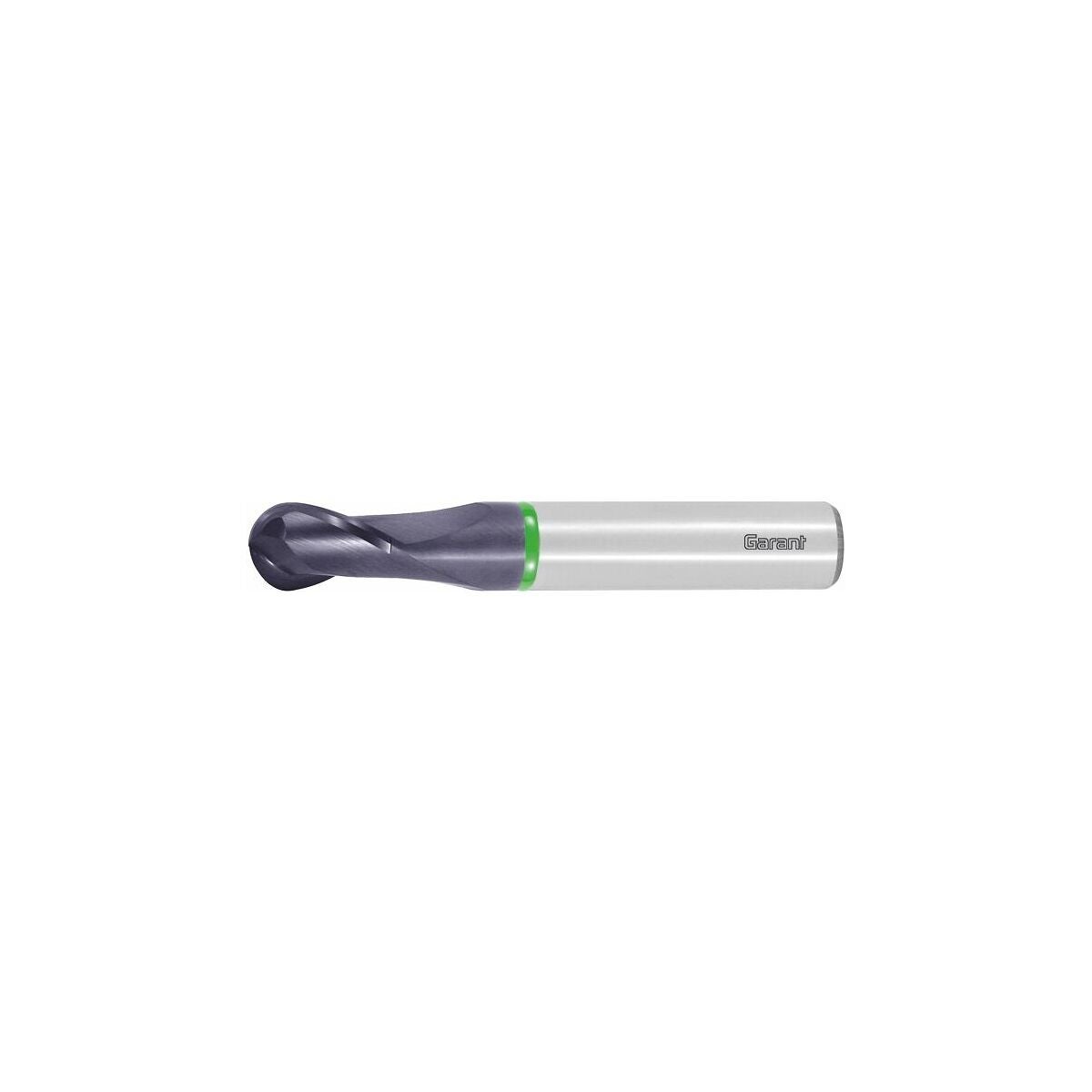

GARANT Master Steel HM -täyssädinjyrsin HPC TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Ominaisuudet
Tarkkuushiottu erittäin korkeita tarkkuusvaatimuksia varten.
Toleranssi: sädekontuuri = ± 0,005 mm.
Parannettu teräsuojus kevyen särmänpyöristyksen ansiosta. Erittäin suuri taivutusmurtolujuus ultrahienorakeista substraattia käyttämällä.
Käyttötiedot
P
270
P
240
P
220
H
140
P
190
P
170
M
90
M
80
K
400

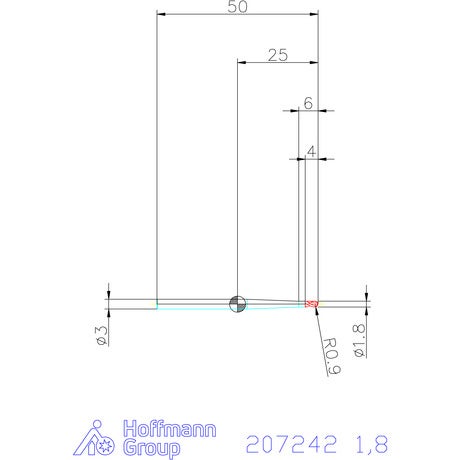

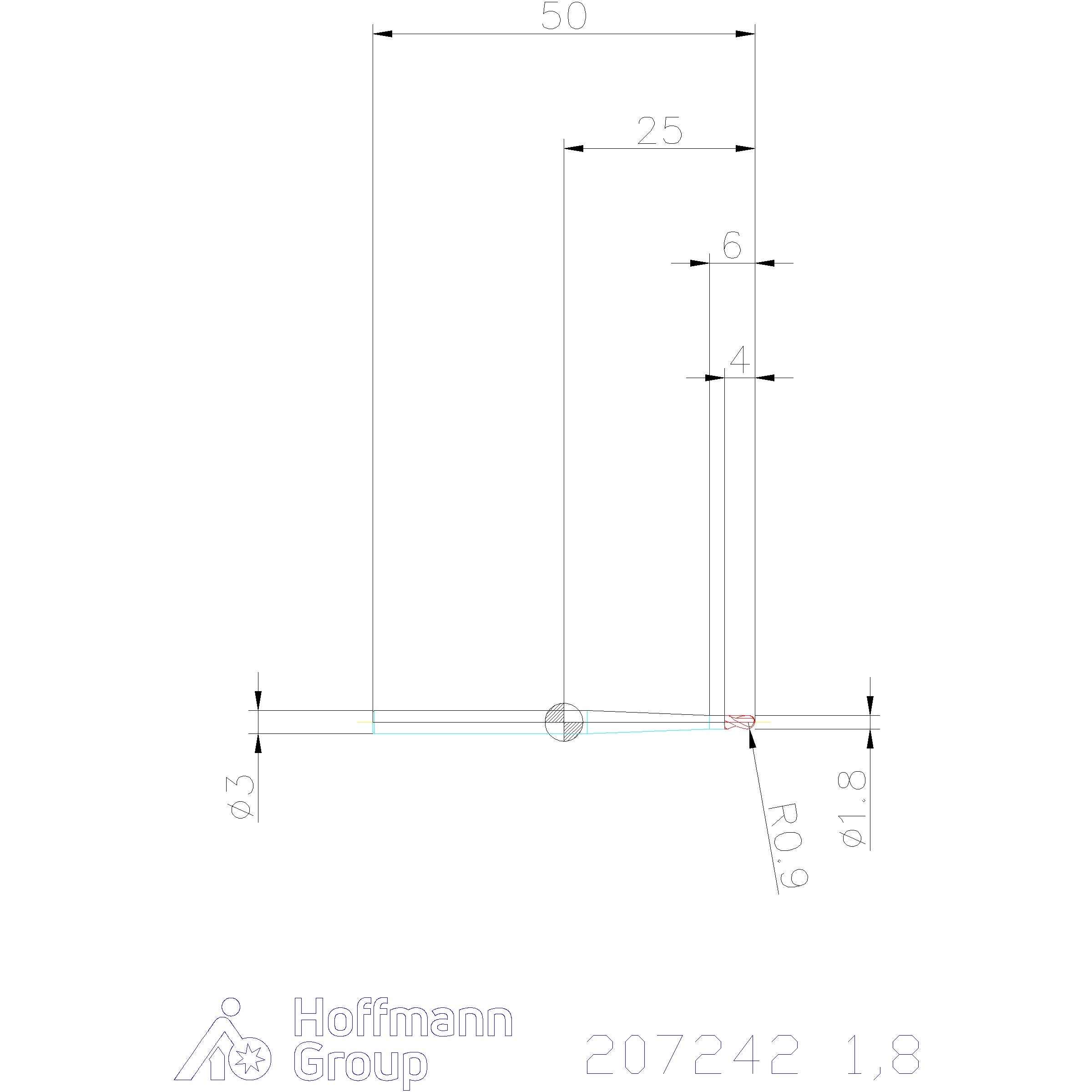

Tekniset tiedot
| Kiinnitys | DIN 6535 HSC |
|---|---|
| Työstöstrategia | HPC |
| Varren toleranssi | h6 |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D särmäyksessä; 0,03×D kopiojyrsinnässä |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Sarja | Master Steel |
| Materiaalille (värirengas) | vihreä |
| Toleranssi nimellis-⌀ | f8 |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Täyssäde- ja varrejyrsin |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Konepajan normi |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D lieriöjyrsinnässä; 0,03×D kopiojyrsinnässä |
| Kierrekulma | 28 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Suurin lastuamissyvyys ap max kopiojyrsinnässä | 0.054 mm |
| Säde r | 0.9 mm |
| Terien lukumäärä z | 2 |
| Halkaisija ⌀ | 1.8 mm |
| Korjauskerroin fz | 1 |
| Varren halkaisija ds | 3 mm |
| Kokonaispituus l | 50 mm |
| Leikkuupituus | 4 mm |
| Kierrekulma | 28 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 4 mm |
| Syöttö fz kopiojyrsintään teräksessä < 900n/mm2 | 0,03 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0,025 mm |
| Kiinnitys | DIN 6535 HSC |
| Vapaa pituus | 4 mm |
| Toleranssi nimellis-⌀ | f8 |
Media
Tuotetiedot
| Tuotenumero | 207242 |
|---|---|
| EAN | 4062406284893 |
