HM-torusjyrsin TPC pinnoittamaton 12/3,0 mm
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Rakenne
Varustettu eksentrisellä vapaahionnalla ja lisäksi kiillotuksella lastutiloissa, mikä takaa erinomaisen lastunpoiston pitkälastuisissa alumiinimateriaaleissa.
Kaksoislastunmurtaja esimerkilliseen lastunmuodostukseen.
Käyttöarvot
Erityisesti MTC (Multi Task Cutting) -työstöön uuden sukupolven monitoimikoneissa.
Huomautus
ae max = 0,12×D TPC-työstölle.
hmax: Taulukossa ilmoitetut arvot ovat maksimiarvoja.
Käyttötiedot
N
100
N
80
N
100
N
90
N
70
N
130
N
125
N
85
N
100
N
80
N
100

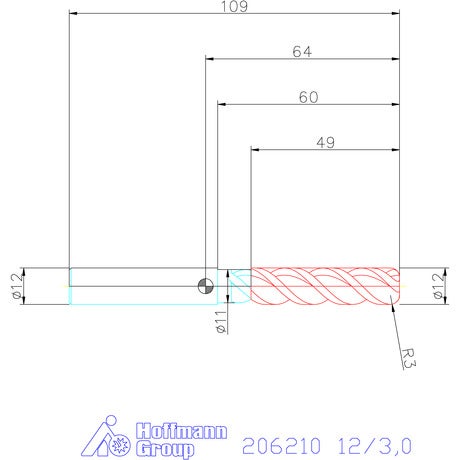

Tekniset tiedot
| Kiinnitys | DIN 6535 HA h6:lla |
|---|---|
| Työstöstrategia | TPC |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,12×D |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Materiaalille (värirengas) | keltainen |
| Toleranssi nimellis-⌀ | h6 |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Toruskyrsin |
| Tyyppi | W |
| Leikkausmateriaali | VHM |
| Normi | Verstasstandardi |
| Ominaisuus: kierrekulma | Epäsäännöllinen |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,12×D |
| Kierrekulma | 45 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Terien lukumäärä z | 3 |
| Halkaisija ⌀ | 12 mm |
| Korjauskerroin fz | 3 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 109 mm |
| Leikkuupituus | 49 mm |
| Kierrekulma | 45 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 49 mm |
| Vapautushalkaisija d1 | 11 mm |
| Vapaahionnan pituus | 60 mm |
| Kiinnitys | DIN 6535 HA, h6 |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Kulmasäde | 3 mm |
| Kulmasäde | 3 mm |
| Lastun keskipaksuus hmax tpc-jyrsinnässä lyhytlastuisessa alumiinissa | 0.08 mm |
| Suurin leikkuukulma | 40.54 astetta |
| Varren muoto | HA |
| Toleranssi nimellis-⌀ | h6 |
Media
Tuotetiedot
| Tuotenumero | G20621012/3,0 |
|---|---|
| EAN | 4045197811936 |
