HM-torusjyrsin TPC pinnoittamaton
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Rakenne
Varustettu eksentrisellä vapaahionnalla ja lisäksi kiillotuksella lastutiloissa, mikä takaa erinomaisen lastunpoiston pitkälastuisissa alumiinimateriaaleissa.
Kaksoislastunmurtaja esimerkilliseen lastunmuodostukseen.
Käyttöarvot
Erityisesti MTC (Multi Task Cutting) -työstöön uuden sukupolven monitoimikoneissa.
Huomautus
ae max = 0,12×D TPC-työstölle.
hmax: Taulukossa ilmoitetut arvot ovat maksimiarvoja.
Käyttötiedot
N
100
N
80
N
100
N
90
N
70
N
130
N
125
N
85
N
100
N
80
N
100
Tekniset tiedot
| Kiinnitys | DIN 6535 HA h6:lla |
|---|---|
| Työstöstrategia | TPC |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,12×D |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Materiaalille (värirengas) | keltainen |
| Toleranssi nimellis-⌀ | h6 |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Toruskyrsin |
| Tyyppi | W |
| Leikkausmateriaali | VHM |
| Normi | Verstasstandardi |
| Ominaisuus: kierrekulma | Epäsäännöllinen |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,12×D |
| Kierrekulma | 45 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Terien lukumäärä z | 3 |

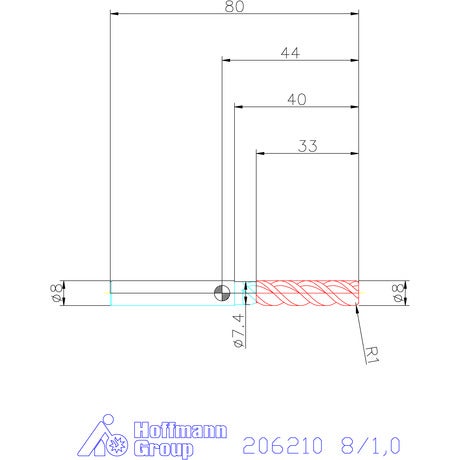

| Halkaisija ⌀ | 8 mm |
| Korjauskerroin fz | 3 |
| Varren halkaisija ds | 8 mm |
| Kokonaispituus l | 80 mm |
| Leikkuupituus | 33 mm |
| Kierrekulma | 45 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 33 mm |
| Vapautushalkaisija d1 | 7.4 mm |
| Vapaahionnan pituus | 40 mm |
| Kiinnitys | DIN 6535 HA, h6 |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Kulmasäde | 1 mm |
| Kulmasäde | 1 mm |
| Lastun keskipaksuus hmax tpc-jyrsinnässä lyhytlastuisessa alumiinissa | 0.045 mm |
| Suurin leikkuukulma | 40.54 astetta |
| Varren muoto | HA |
| Toleranssi nimellis-⌀ | h6 |
Media
Tuotetiedot
| Tuotenumero | 206210 |
|---|---|
| EAN | 4045197811844 |
