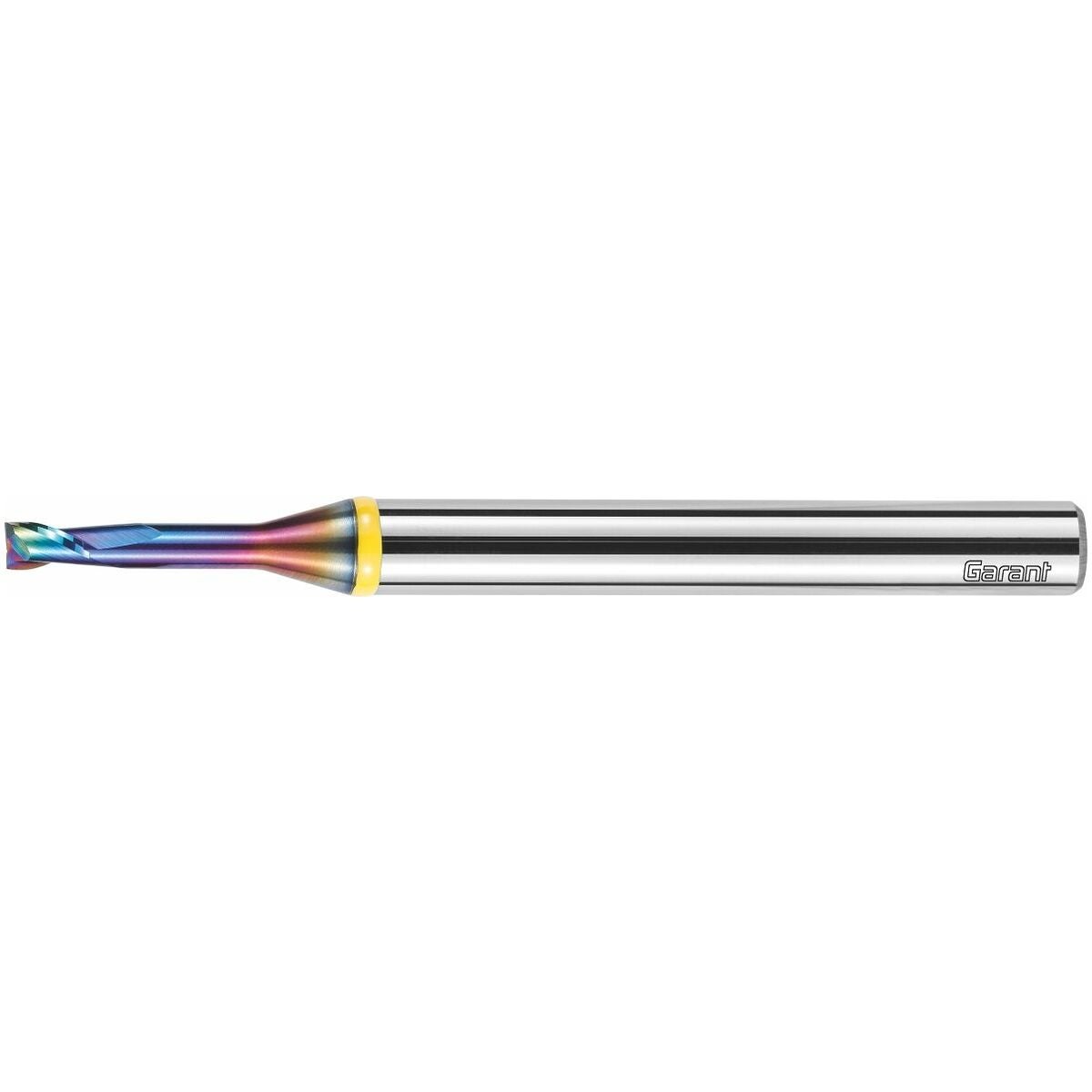

HM-torusjyrsin R1 0,2 DLC

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
206043
Varastotilanne
Varastossa
Lastuava aine: TKMStandardi: Tehdasnormityyppi: WToleranssi, nimellis-⌀: 0 / −0,005syöttösuunta: vaakasuora, vino ja pystysuoraLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,5×D särmäyksessäLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,05×D kopiojyrsinnässä

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Malli
Varustettu edelleen kehitetty DLC-pinnoitteella sp2. Korkeimpiin vaatimuksiin suorituskyvyn ja tarkkuuden osalta alumiinimateriaaleissa. Erittäin tiukat toleranssit takaavat maksimaalisen tarkkuuden. Kaksoistakaisinvedetty 2-vaiheinen kuppihionta.
Nousukulma α = 16°.
Toleranssit:

  • Särmäsäde: R1 = ±0,0025 mm.
  • Esiporausläpimitta: D1 = 0 / -0,01 mm.

Huomautus
Kun työkalun ulostulopituus kasvaa: käytä ap-pienennystä!
Arvot:
täysura: ap = 0,25 × D × ap korr
reunajyrsintä: ap = 0,50 × D × ap korr
kopiointi: ap = 0,25 × D × ap korr
Syöttönopeutta vf laskettaessa käytä todellisuudessa käytettyä (useimmiten suurinta) karanopeutta!
esim.: vf = 18000 [1/min] × fz [mm/Z] × z

Käyttötiedot

N
200
N
150
N
160
N
130
N
480
N
160
N
130
N
200
N
150
N
180
N
160
N
400
N
400
N
160
N
200

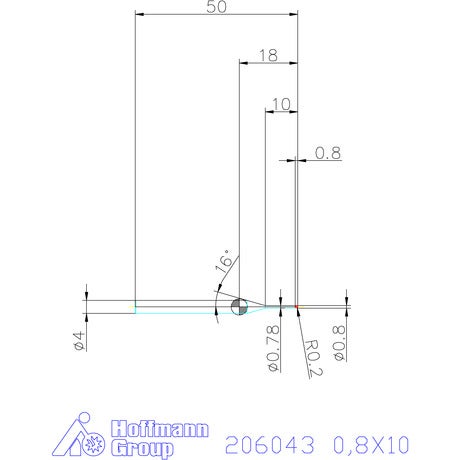

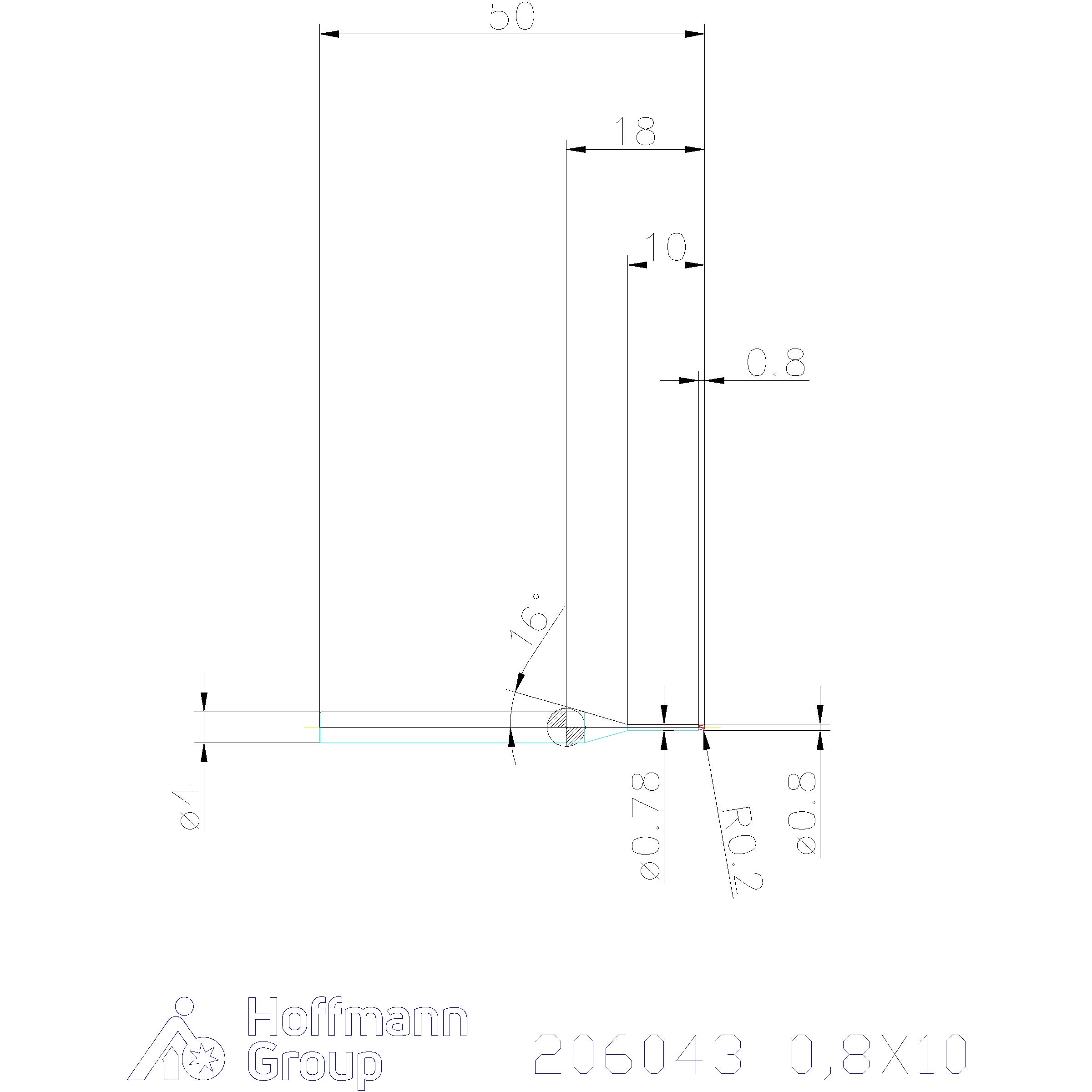

Tekniset tiedot

Kiinnitys DIN 6535 HA, h5:llä
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D särmäyksessä; 0,05×D kopiojyrsinnässä
Syöttösuunta vaaka-, vino- ja pystysuora
Materiaalille (värirengas) keltainen
Toleranssi nimellis-⌀ 0 / −0,005
Pinnoite DLC
Sisäinen jäähdytys ei
Tuotetyyppi torusjyrsin
Tyyppi W
Leikkausmateriaali VHM
Normi konepajanormi
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D tasojyrsinnässä; 0,05×D kopiojyrsinnässä
Kierrekulma 30 astetta
Lastuamissyvyys ap min 0.005 mm
Terien lukumäärä z 2
Halkaisija ⌀ 0.8 mm
Korjauskerroin fz 1
Varren halkaisija ds 4 mm
Kokonaispituus l 50 mm
Leikkuupituus 0.8 mm
Kierrekulma 25 astetta
Suurin sahaussyvyys ap max jyrsimällä 0.14 mm
Vapautushalkaisija d1 0.78 mm
Vapaahionnan pituus 10 mm
Syöttö fz alumiinivalulle kopiojyrsinnässä 0.016 mm
Kiinnitys DIN 6535 HA, h5
Kulmasäde 0.2 mm
Jyrsintäsyvyys ap max. 0.07 mm
Kulmasäde 0.2 mm
Korjauskerroin ap korr 0.35
Syöttö fz lieriöjyrsinnässä alumiinivalussa 0.016 mm
Toleranssi nimellis-⌀ 0 / −0,005

Media

ToolScout https://toolscout.com/processdata?articlenumber=206043&lng=fi

Tuotetiedot

Tuotenumero 206043
EAN 4045197914361
