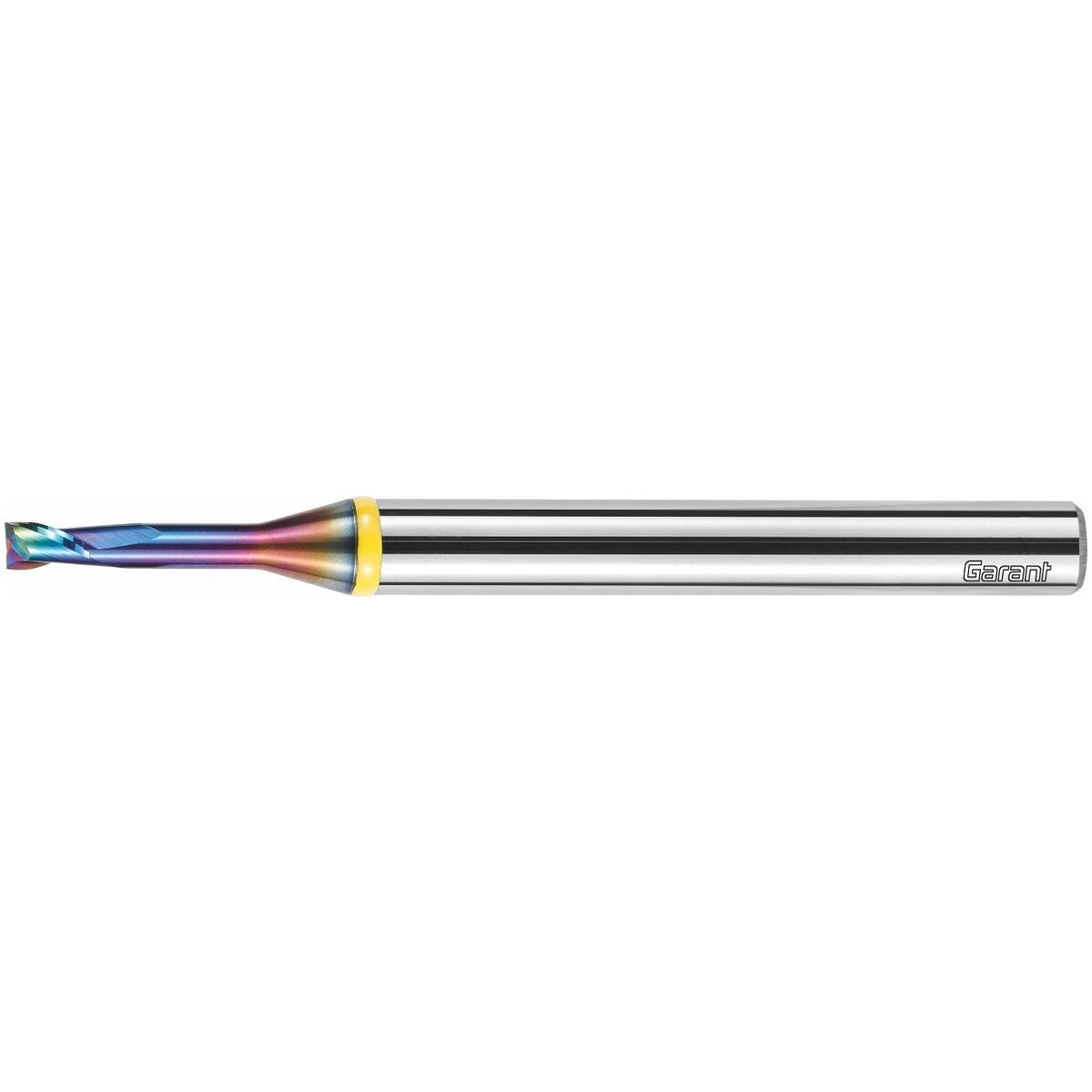

HM-torusjyrsin R1 0,1 DLC

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
206042
Varastotilanne
Varastossa
Lastuava aine: TKMStandardi: Tehdasnormityyppi: WToleranssi, nimellis-⌀: 0 / −0,005syöttösuunta: vaakasuora, vino ja pystysuoraLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,5×D särmäyksessäLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,05×D kopiojyrsinnässä

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
Edelleen kehitetty DLC-pinnoite sp2. Alumiinimateriaaleihin, kun vaatimuksena on huippuluokan suorituskyky ja tarkkuus. Erittäin tiukat toleranssit takaavat maksimaalisen tarkkuuden. Kaksinkertainen vapaahionta, 2-vaiheinen kupuhionta.
Nousukulma α = 16°.
Toleranssit:

  • Teräsäde: R1 = ±0,0025 mm.
  • Esiporausläpimitta: D1 = 0 / -0,01 mm.

Huomautus
Työkalun ulkoneman kasvaessa: käytä ap-pienennystä!
Arvot:
täysura: ap = 0,25 × D × ap korr
reunan jyrsintä: ap = 0,50 × D × ap korr
kopiointi: ap = 0,25 × D × ap korr
Syöttönopeutta vf laskettaessa käytä todellisuudessa käytettyä (useimmiten suurinta) karan kierroslukua!
esim.: vf = 18000 [1/min] × fz [mm/Z] × z

Käyttötiedot

N
200
N
150
N
160
N
130
N
480
N
160
N
130
N
200
N
150
N
180
N
160
N
400
N
400
N
160
N
200

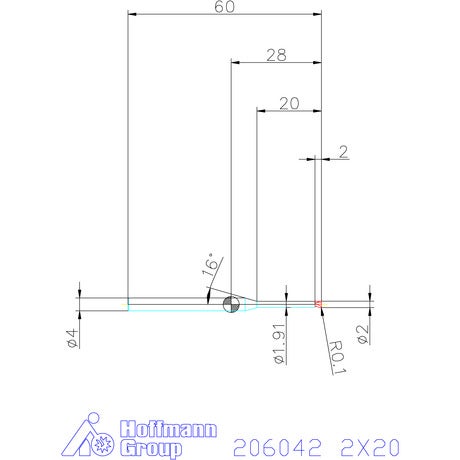

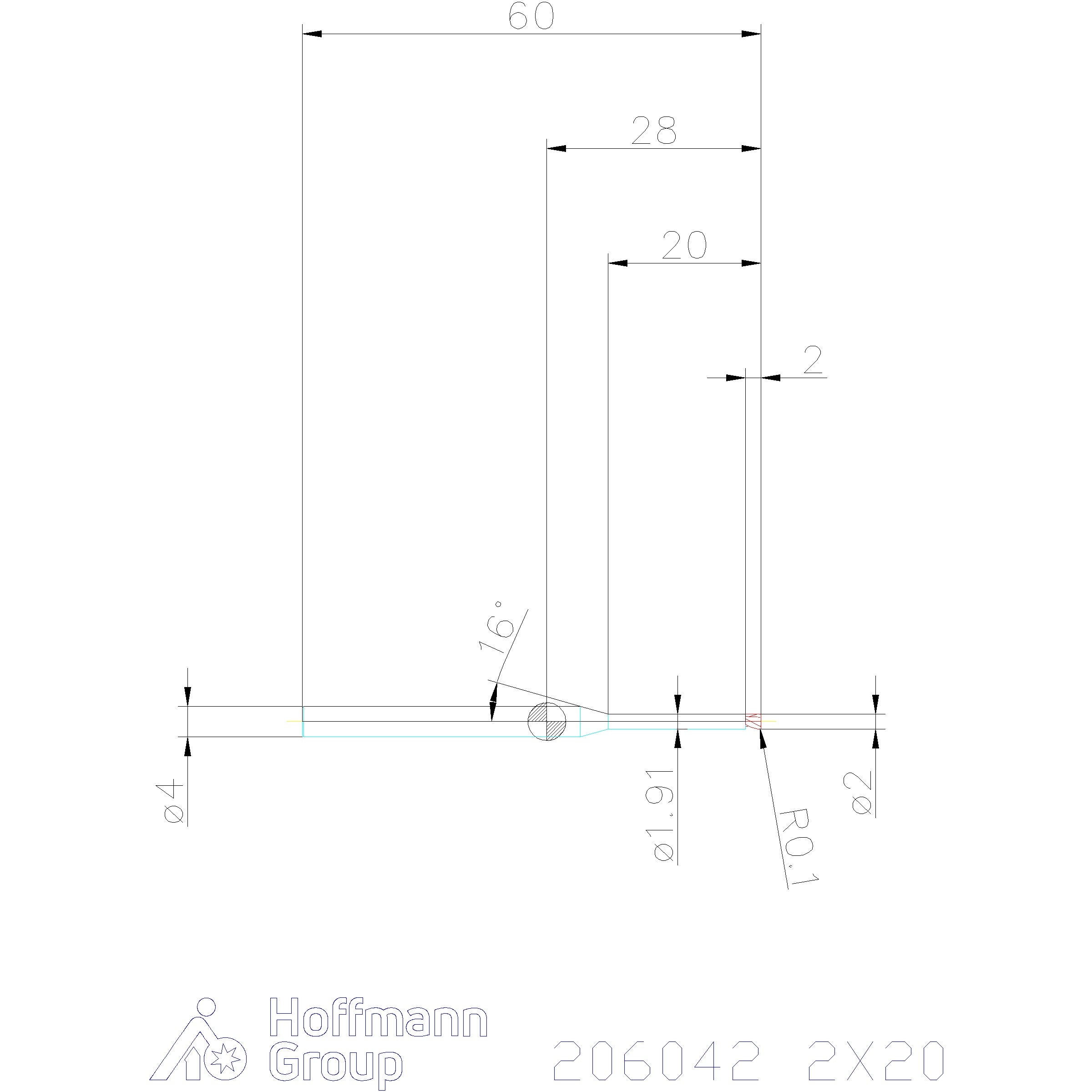

Tekniset tiedot

Kiinnitys DIN 6535 HA, h5:llä
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D särmäyksessä; 0,05×D kopiojyrsinnässä
Syöttösuunta vaakasuora, vino ja pystysuora
Materiaalille (värirengas) keltainen
Toleranssi nimellis-⌀ 0 / −0,005
Pinnoite DLC
Sisäinen jäähdytys ei
Tuotetyyppi Toruskyrsin
Tyyppi W
Leikkausmateriaali VHM
Normi Verstasstandardi
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D vapaajyrsinnässä; 0,05×D kopiojyrsinnässä
Kierrekulma 25 astetta
Lastuamissyvyys ap min 0.005 mm
Terien lukumäärä z 2
Halkaisija ⌀ 2 mm
Korjauskerroin fz 1
Varren halkaisija ds 4 mm
Kokonaispituus l 60 mm
Leikkuupituus 2 mm
Kierrekulma 30 astetta
Suurin sahaussyvyys ap max jyrsimällä 0.5 mm
Vapautushalkaisija d1 1.91 mm
Vapaahionnan pituus 20 mm
Syöttö fz alumiinivalulle kopiojyrsinnässä 0.03 mm
Kiinnitys DIN 6535 HA h5:llä
Kulmasäde 0.1 mm
Jyrsintäsyvyys ap max. 0.25 mm
Kulmasäde 0.1 mm
Korjauskerroin ap korr 0.5
Syöttö fz lieriöjyrsinnässä alumiinivalussa 0.03 mm
Toleranssi nimellis-⌀ 0 / −0,005

Media

ToolScout https://toolscout.com/processdata?articlenumber=206042&lng=fi

Tuotetiedot

Tuotenumero 206042
EAN 4045197914286
