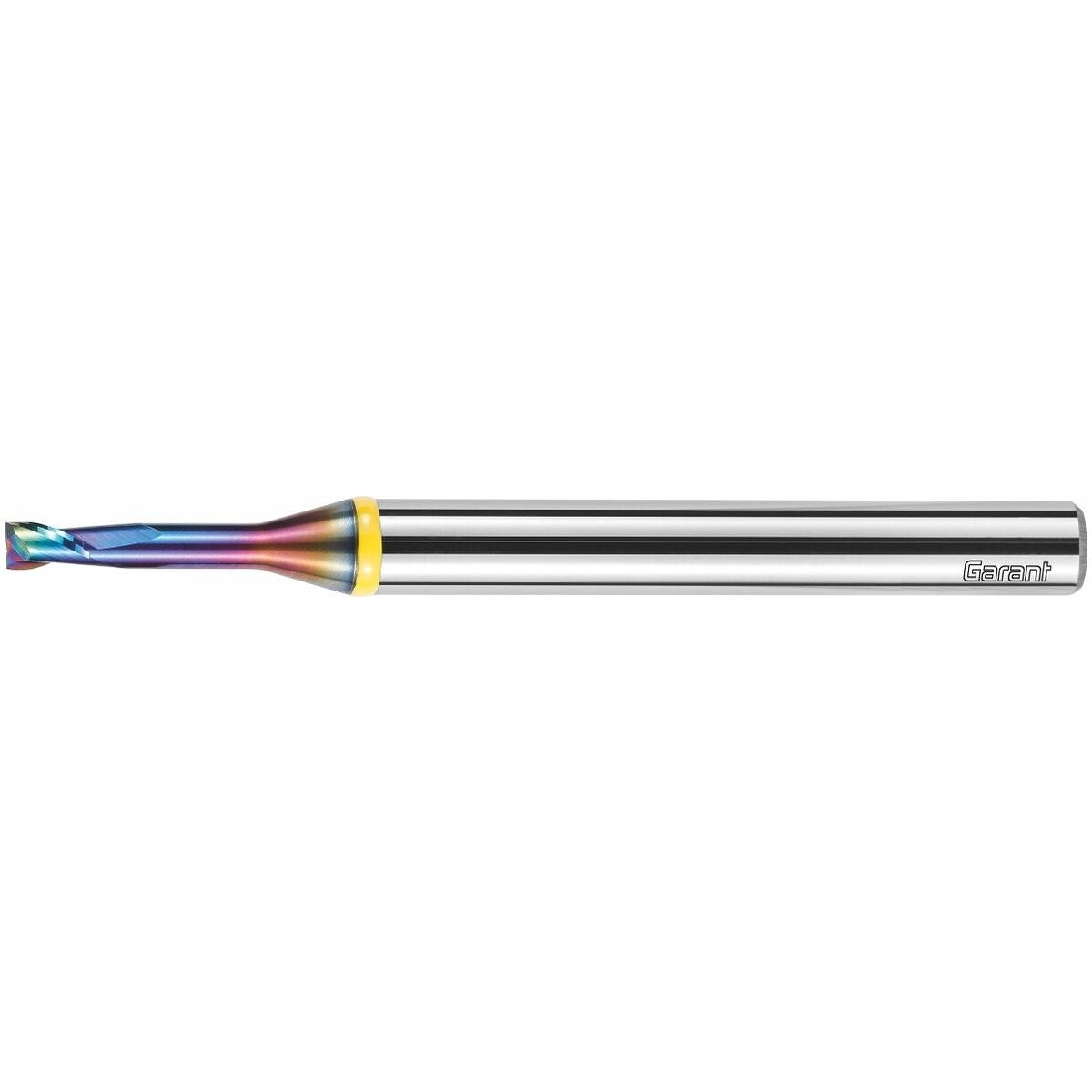

HM-torusjyrsin R1 0,05 DLC

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
206041
Varastotilanne
Varastossa
Lastuava aine: TKMStandardi: Tehdasnormityyppi: WToleranssi, nimellis-⌀: 0 / −0,005syöttösuunta: vaakasuora, vino ja pystysuoraLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,5×D särmäyksessäLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,05×D kopiojyrsinnässä

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
Varustettu edelleen kehitetylle DLC-pinnoitteella sp2. Alumiinimateriaaleissa kaikkein korkeimpiin suorituskyky- ja tarkkuusvaatimuksiin.
Erittäin tiukat toleranssit antavat maksimaalisen tarkkuuden. Kaksinkertaisesti takahiottu 2-vaiheinen kuphionta.

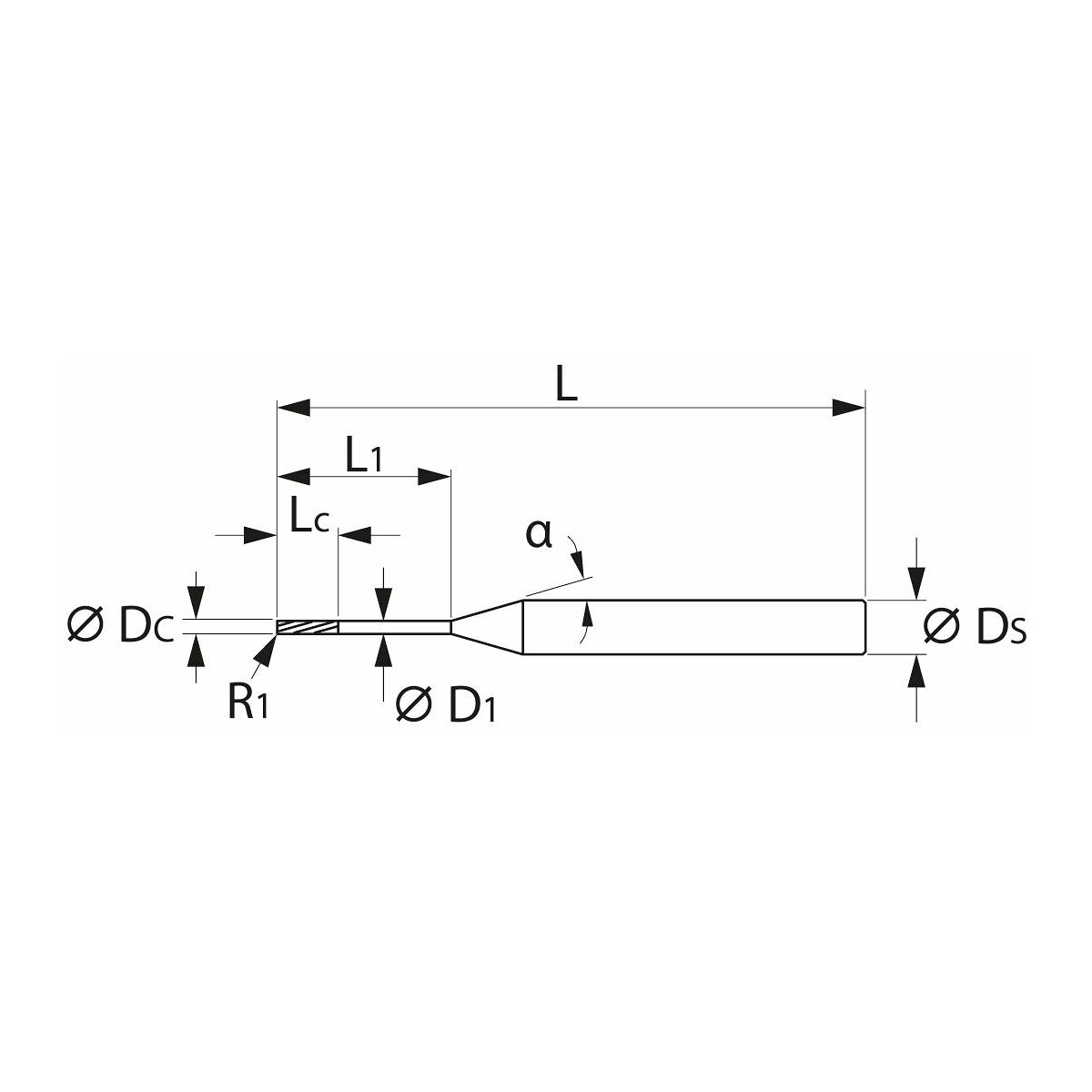

Nousukulma α = 16°.
Toleranssit:

  • Teräsäde: R1 = ±0,0025 mm.
  • Esiporauksen halkaisija: D1 = 0 / −0,01 mm.

Huomautus
Työkalun ulkonevan pituuden kasvaessa: käytä ap-pienennystä!
Arvot:
täysuritus: ap = 0,25 × D × ap korr
reunajyrsintä: ap = 0,50 × D × ap korr
kopiointi: ap = 0,25 × D × ap korr
Syöttönopeutta vf laskettaessa käytä todellisuudessa käytettyä (useimmiten suurinta) karanopeutta!
esim.: vf = 18000 [1/min] × fz [mm/Z] × z

Käyttötiedot

N
200
N
150
N
160
N
130
N
480
N
160
N
130
N
200
N
150
N
180
N
160
N
400
N
400
N
160
N
200

Tekniset tiedot

Kiinnitys DIN 6535 HA, h5
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D särmäyksessä; 0,05×D kopiojyrsinnässä
Syöttösuunta vaaka-, vino- ja pystysuora
Materiaalille (värirengas) keltainen
Toleranssi nimellis-⌀ 0 / −0,005
Pinnoite DLC
Sisäinen jäähdytys ei
Tuotetyyppi Toruksen muotoinen jyrsin
Tyyppi W
Leikkausmateriaali VHM
Normi Verstasstandardi
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D valssijyrsinnässä; 0,05×D kopiojyrsinnässä
Kierrekulma 25 astetta
Lastuamissyvyys ap min 0.005 mm
Terien lukumäärä z 2

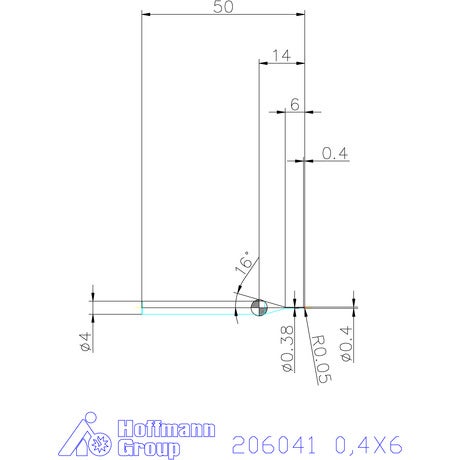

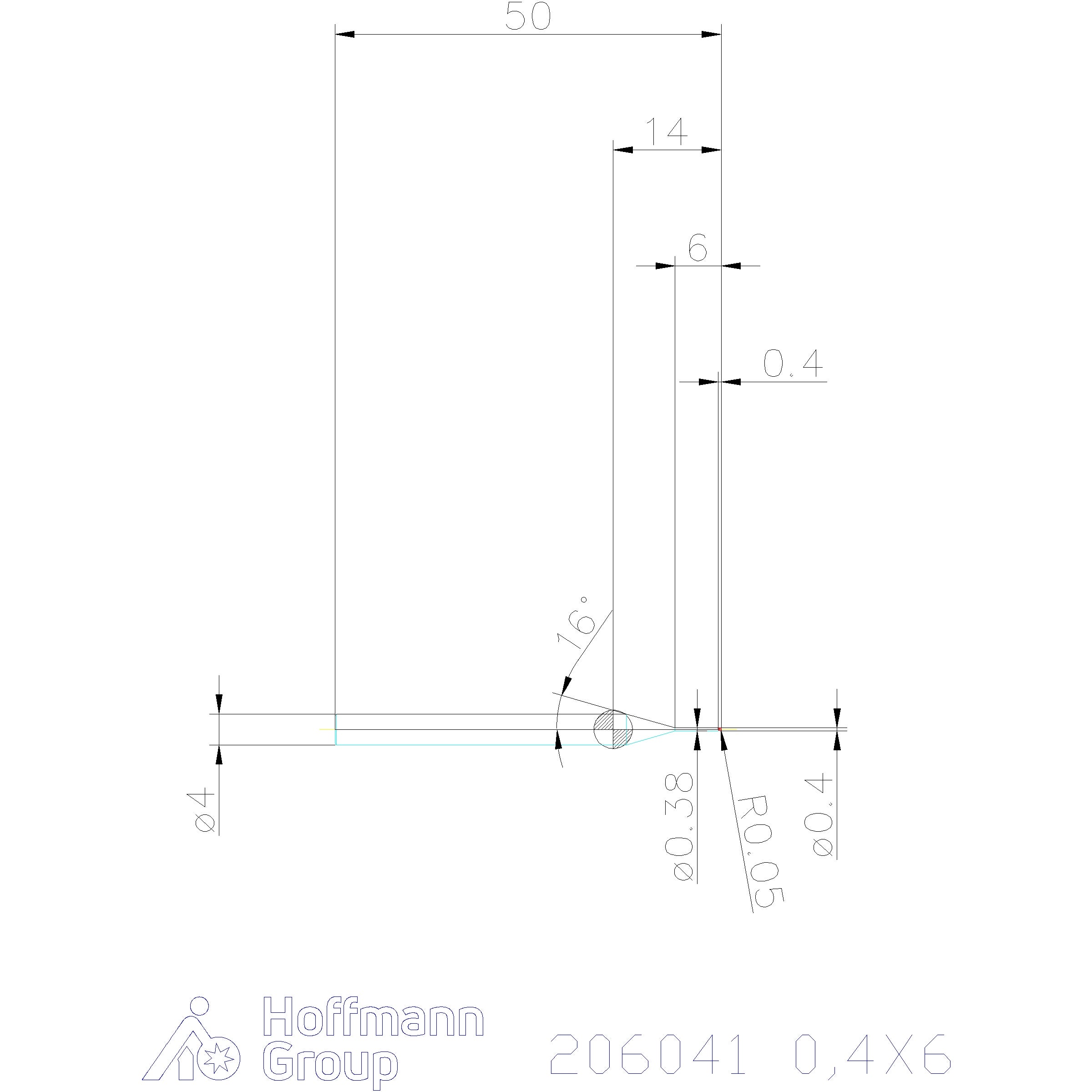

Halkaisija ⌀ 0.4 mm
Korjauskerroin fz 1
Varren halkaisija ds 4 mm
Kokonaispituus l 50 mm
Leikkuupituus 0.4 mm
Kierrekulma 25 astetta
Suurin sahaussyvyys ap max jyrsimällä 0.04 mm
Vapautushalkaisija d1 0.38 mm
Vapaahionnan pituus 6 mm
Syöttö fz alumiinivalulle kopiojyrsinnässä 0.012 mm
Kiinnitys DIN 6535 HA h5:llä

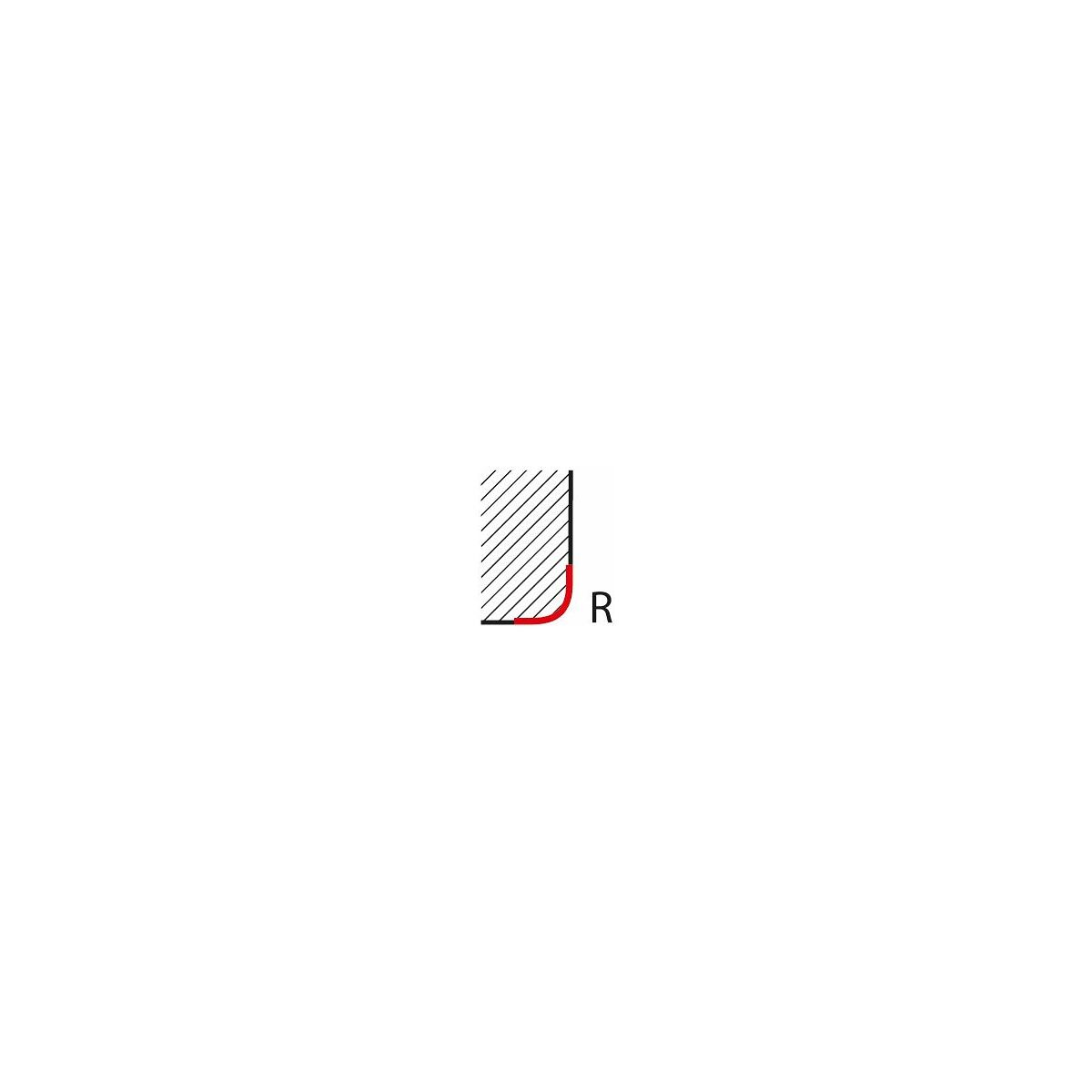

Kulmasäde 0.05 mm
Jyrsintäsyvyys ap max. 0.02 mm
Kulmasäde 0.05 mm
Korjauskerroin ap korr 0.2
Syöttö fz lieriöjyrsinnässä alumiinivalussa 0.012 mm
Toleranssi nimellis-⌀ 0 / −0,005

Media

ToolScout https://toolscout.com/processdata?articlenumber=206041&lng=fi

Tuotetiedot

Tuotenumero 206041
EAN 4045197913562
